Auspacken und Überprüfen des Inhalts

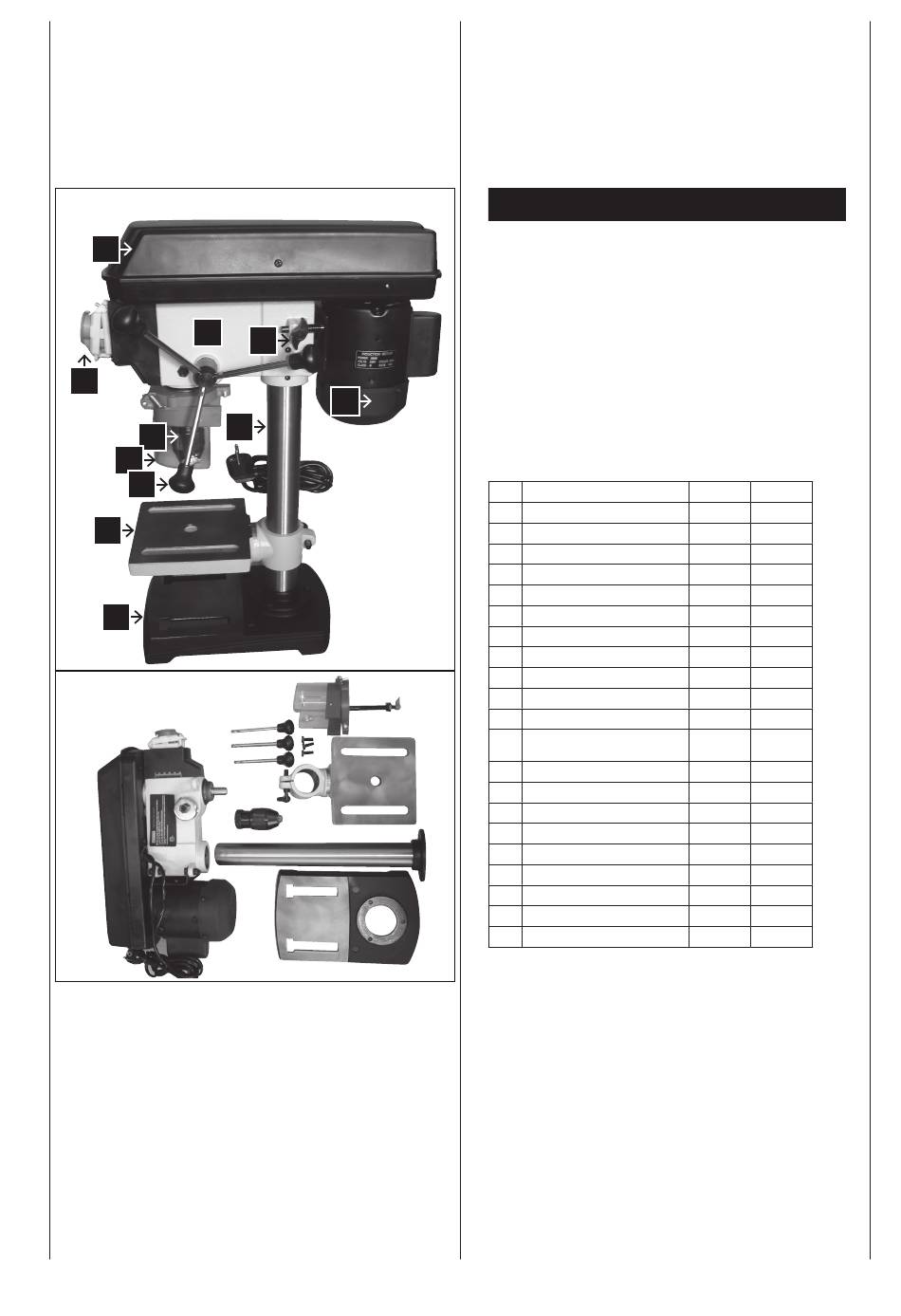

Fig. 1
Warnung: Sollte ein Teil fehlen, versuchen Sie nicht, die
Bohrmaschine zu betreiben, bevor Sie nicht das fehlende
Teil korrekt montiert haben. Stecken Sie vorher nicht den
Stecker in die Steckdose und schalten Sie das Gerät nicht
ein.
Packen Sie alle Teile aus und überprüfen Sie die Voll-
ständigkeit mit der folgenden Tabelle (einige Teile sind
unter der Abdeckung des Keilriemens verpackt).
Entsorgen Sie die Verpackung nicht sofort für den Fall,
daß Sie dieses Produkt Ihrem Händler zurückgeben müs-
sen.
Inhalt/ Beschreibung/ Menge
1 Grundplatte
2 Säule
3 Bohrtisch
4 Maschinenkopf
5 Zahnstange
6 Zahnstangen­Führungsring
7 Kurbel
8 Schnellspannbohrfutter
9 Griffe
10 Bohrfutterschutz
11 Bohrfutterschutz mit
Tiefenanschlag
12 Befestigungsschrauben
Innensechskantschlüssel 3mm
Innensechskantschlüssel 4mm
Innensechskantschlüssel 5mm
Gabelschlüssel 12mm
Gabelschlüssel 16mm
Gabelschlüssel 18 mm
Gabelschlüssel 24 mm
Bedienungsanweisung
Entfernen Sie den öligen Schutzbelag auf dem Maschi-
nentisch. Verwenden Sie hierzu herkömmliches Haus-
haltsfett oder Fleckenentferner .
Warnung:
Um Feuer und Vergiftung zu verhindern, verwenden Sie
hierzu niemals Benzin, Petroleum oder ähnlich leicht ent-
flammbare Stoffe.
Schützen Sie den Tisch, die Säule und die Maschinen-
oberfläche durch eine schützende Wachsschicht vor Rost.
Wischen sie alle Teile sorgfältig mit einem sauberen, tro-
ckenen Stofftuch ab.
Fig. 1 Fig. 2
dp 13 dp 16
1 1
1 1
1 1
1 1
- 1
- 1
- 1
1 1
3 3
1 1
- 1
3 4
1 1
1 1
- -
1 1
- -
1 1
- -
1 1
