Scheppach dp 13 Originalanleitung Seite 24

Fig. 6
4
Fig. 7.1
e
17
d
Fig. 7.2
24
c
2
g
11
d
10

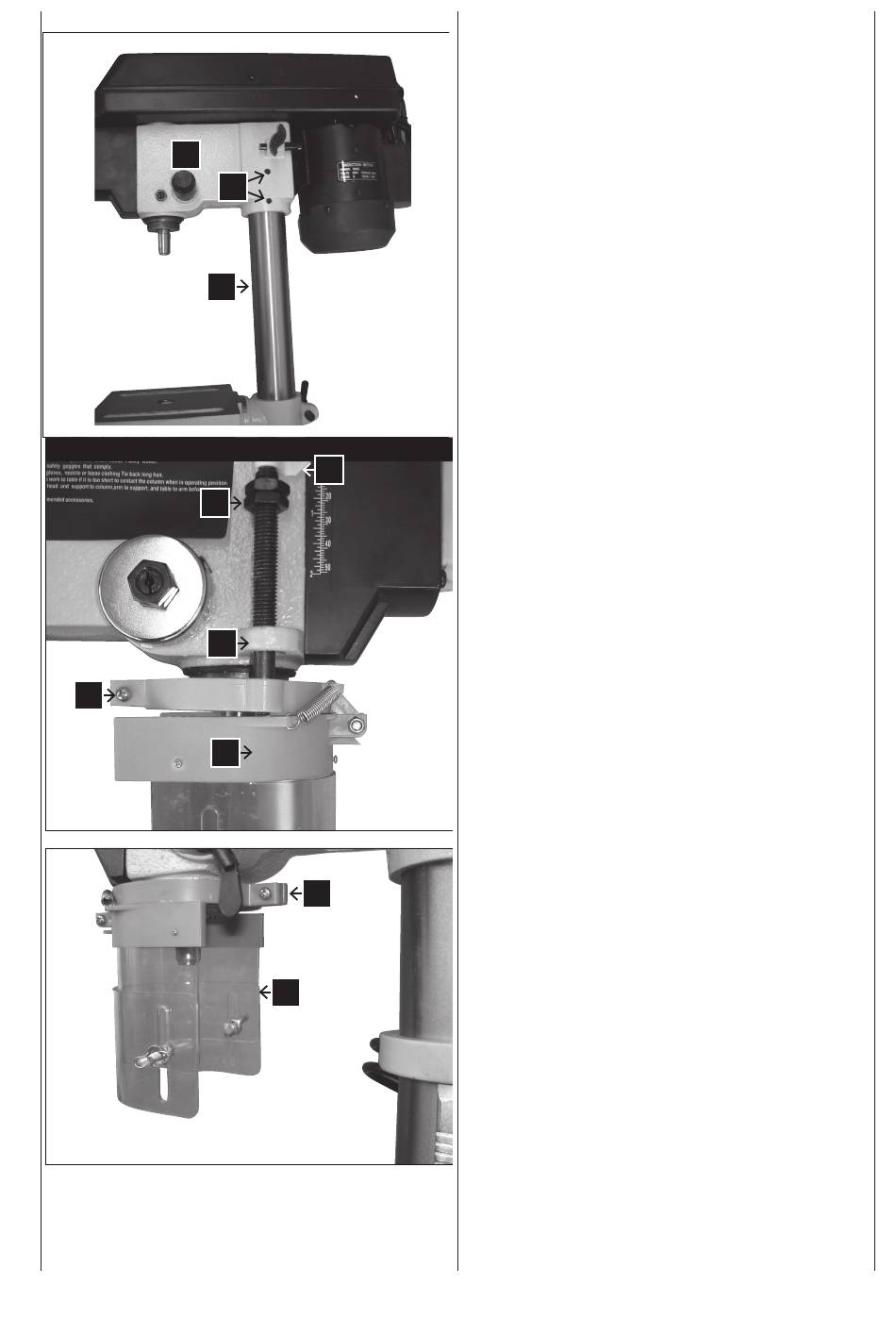

Maschinenkopf und Säule, Fig. 6
1 Setzen Sie den Maschinenkopf (4) auf die Säule (2).
2 Bringen Sie die Spindel der Bohrmaschine mit dem
Tisch und der Grundplatte in Deckung und ziehen Sie
die 2 Inbusschrauben (c) fest an.
Bohrfutterschutz mit Tiefenanschlag Fig. 7.1 ( nur dp 13 )
Setzen Sie den Bohrfutterschutz mit der Tiefenanschlag-
stange (11) auf das Spindelrohr auf und ziehen Sie die
Schlitzschraube (d) an.
Achtung! der Tiefenanschlag muss durch die Bohrung
(17) am Gehäuse geführt werden Schrauben Sie die bei-
den Muttern (e) auf und setzen den Zeiger (g) auf den
Tiefenanschlag. Der Zeiger (g) muss dabei auf die Skala
zeigen.
Bohrfutterschutz Fig. 7.2
(nur dp 16)
Setzen Sie den Bohrfutterschutz (10) auf das Spindelrohr
auf und ziehen Sie die Schlitzschraube (d) an.
