Inbetriebnahme - Schunk Kgg 60 Montage- Und Betriebsanleitung

Montage- und Betriebsanleitung
Kleiner Großhubgreifer KGG

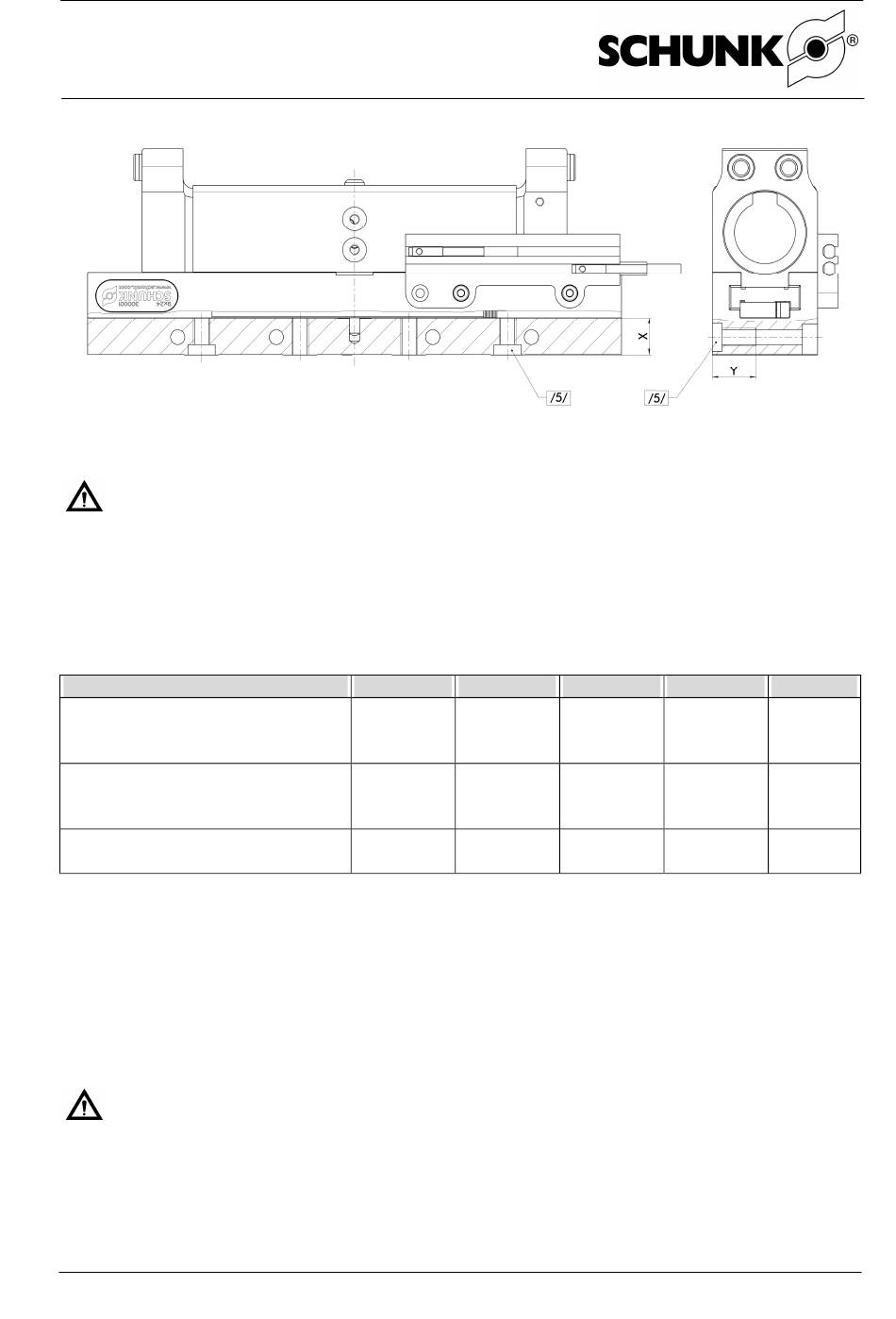

Abbildung 1: Greiferbefestigung
Die maximale Einschraubtiefe von X mm für bodenseitige Greiferbefestigung und die
maximale Einschraubtiefe von Y mm für seitliche Greiferbefestigung müssen zwingend
eingehalten werden (Abmaße siehe Tabelle 1).
Die zur Greiferbefestigung benötigten Zentrierelemente sind im Lieferumfang enthalten.
Befestigen Sie den Greifer über die dafür vorgesehenen Befestigungsgewinde an der
Unterseite des Gehäuses oder seitlich.
Die benötigten Befestigungsschrauben sind nicht im Lieferumfang enthalten.
Type
Gewindedurchmesser und max.
Einschraubtiefe X in mm
bei Greiferbefestigung von unten
Gewindedurchmesser und max.
Einschraubtiefe, Y mm
bei seitlicher Greiferbefestigung
Zentrierung (Pos. /5/)
Tabelle 1: Abmaße Befestigungsgewinde und Zentrierung

5.2. Inbetriebnahme

Die Anschlussmaße entnehmen Sie bitte den entsprechenden Zeichnungen im aktuellen
Katalog oder unserem CAD-Datenservice im Internet (Link unter www.schunk.com).
Bei der Montage des Greifers muss die Energieversorgung abgeschaltet sein.
Beachten Sie auch die Sicherheitshinweise im Kapitel 1.4, Seite 4.
KGG 60 KGG 70
M3 M3
6 mm 7,5 mm
M3 M3
8.4 mm 8.4 mm
H7 H7
Ø 5 x Ø 5 x
2,4 mm 2,4 mm
7
KGG 80 KGG 100 KGG 140
M4 M5
7,5 mm 10 mm
M4 M5
7,5 mm 12 mm
H7 H7
Ø 6 x Ø 8 x
2,9 mm 2,9 mm
Druckdatum 20.03.2008
M5
10.7 mm
M5
12.9 mm
H7
Ø 8 x
2,9 mm
