Austausch der Netzplatine

Die Netzplatine des Pulsar Plus-Ladegeräts ist im Kunststoffgehäuse des Ladegeräts eingeschlossen.
Die Netzplatine besteht aus den folgenden Komponenten:
• Netzteil
• Verdrahtete Kommunikation: DC-Fehlerstrom, Kontrollpilot usw.
• Energiezähler
Die Netzplatine des Pulsar Plus-Ladegeräts kann bei Fehlfunktionen oder Beschädigungen wie
folgt ersetzt werden:

Entfernen der alten Netzplatine

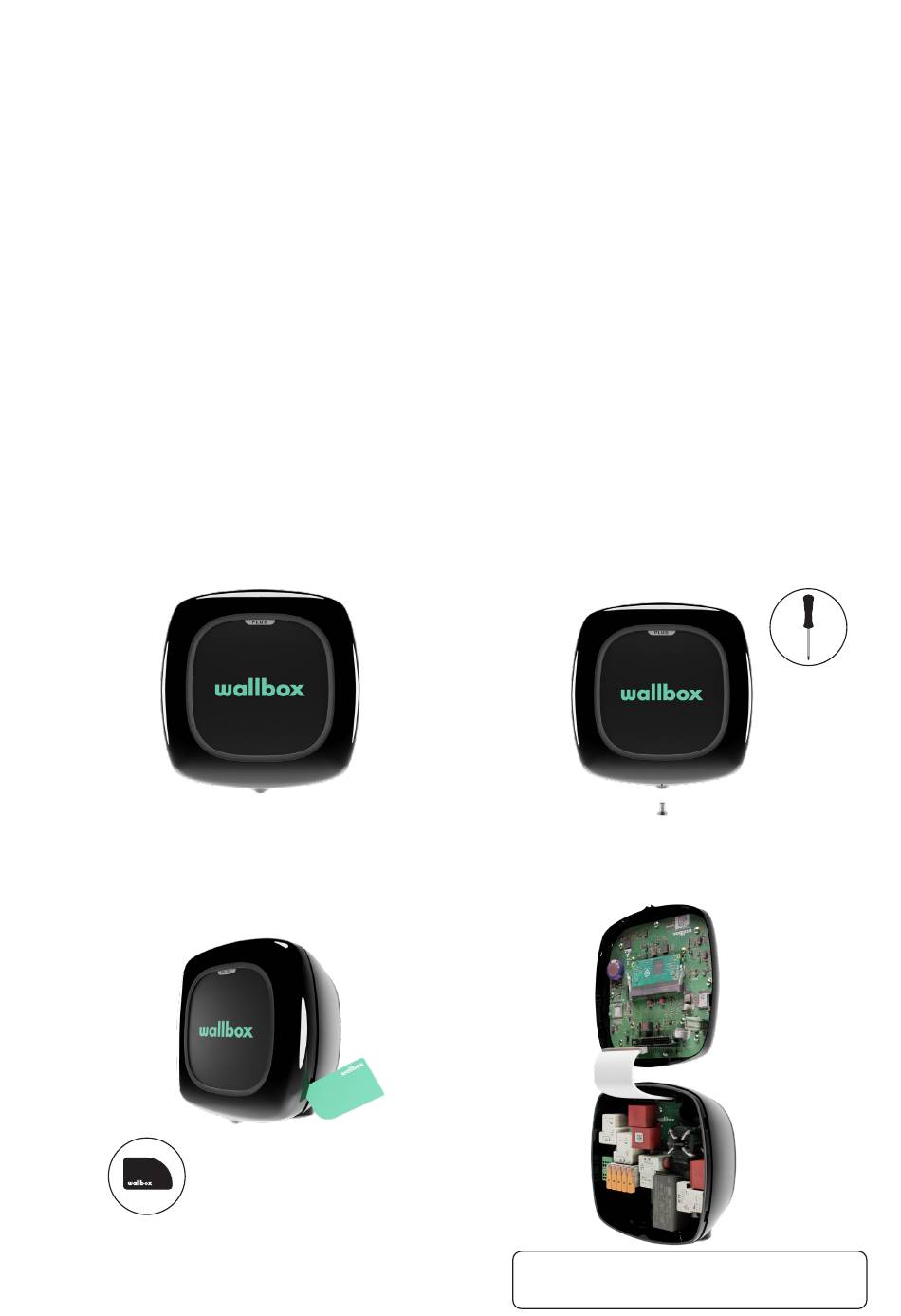

1.
Schalte die Stromversorgung des
Ladegeräts aus.
3.
Löse die seitlichen und unteren Clips mit
dem Öffnungswerkzeug und ziehe dann
vorsichtig die vordere Kunststoffabdeckung
vom unteren Teil ab.
9
2.
Löse die Torx-Schraube an der Unterseite
des Ladegeräts mit einem Torx T9-
Schraubendreher und hebe sie für eine
spätere Verwendung auf.
4.
Entferne das Kommunikationskabel vorsichtig von
den Träger- und Netzplatinen des Ladegeräts.
Achte darauf, das Kommunikationskabel vorsichtig vom
Stecker zu trennen. Nicht am Kabel ziehen und keine
übermäßige Kraft ausüben, um es zu entfernen.
