CPU-Platzierung

Die Steuerplatine des Pulsar Plus-Ladegeräts ist in der vorderen Kunststoffabdeckung des
Ladegeräts eingeschlossen.
Es wird nicht empfohlen, nur die CPU zu ersetzen, weil:
• sich die Seriennummer auf dem Modul von der Seriennummer auf dem äußeren Aufkleber
des Gehäuses unterscheidet.
• die Revision A NICHT mit Revision C kompatibel ist.
Diese Unterschiede können zu einem unregelmäßigen Verhalten der CPU führen.
Wenn das Ladegerät nicht richtig lädt wird oder sich in einem falschen Zustand aufgehängt hat,
könnte es helfen, die CPU zu entfernen und wieder einzusetzen.
Die CPU sollte nur zu Verifizierungszweckenentfernt werden. Danach sollte sie richtig eingesetzt
werden, um die korrekte Verbindung zu überprüfen. Sie darf nicht durch eine neue CPU ersetzt
werden.

Entfernen der CPU

Die Steuerplatine des Pulsar Plus-Ladegeräts ist in der vorderen Kunststoffabdeckung des
Ladegeräts eingeschlossen.

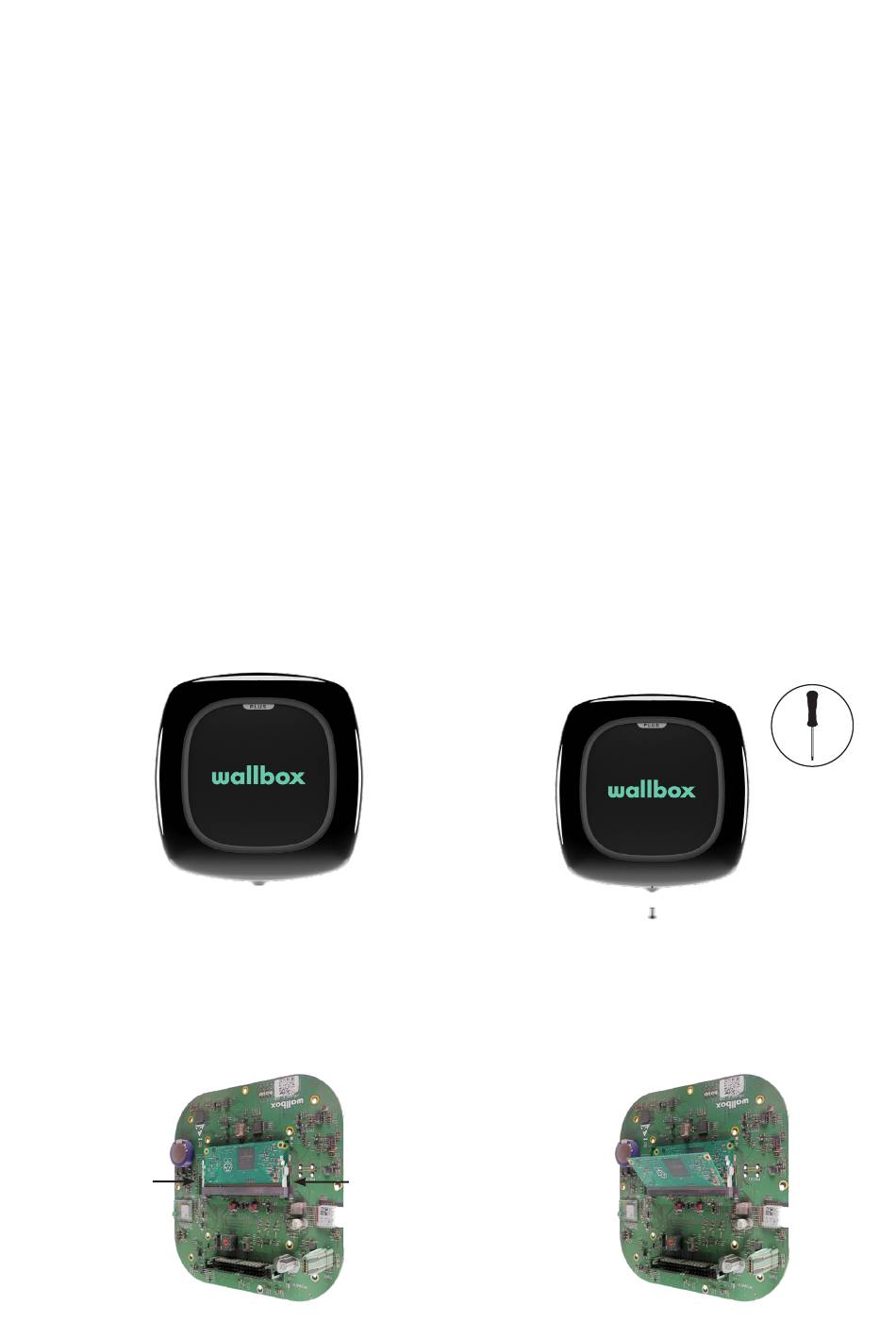

1.
Schalte die Stromversorgung des Ladegeräts aus.
3.
Ziehe die beiden Metallhebel auf beiden Seiten
der CPU mit den Zeigefingern heraus, um die
CPU zu lösen.
14
2.
Öffne die vordere Abdeckung des
Ladegeräts, indem du die Schritte im
Abschnitt „Entfernen der alten Steuerplatine
und der vorderen Abdeckung" oben befolgst.
4.
Die CPU bildet in der nicht gelösten Position
einen spitzen Winkel von 45° mit der Basis
der Steuerplatine.
