  • Seite 1 COMMANDER 2 Servicehandbuch...

  • Seite 2: Inhaltsverzeichnis

    INHALT Wichtige Informationen Erforderliche Materialien Austausch der Kunststoffabdeckung Entfernen der alten Kunststoffabdeckung Anbringen der neuen Kunststoffabdeckung Austausch der Netzplatine Entfernen der alten Netzplatine Einsetzen der neuen Netzplatine CPU-Platzierung Entfernen der CPU Anschließen der CPU Service...

  • Seite 3: Wichtige Informationen

    • Öffne die Abdeckung nicht bei Regen. Einführung und Geltungsbereich • Wallbox gewährt für dieses Produkt eine Garantie von 2 Jahren ab Kaufdatum auf Material- und Verarbeitungsfehler. • In diesem Zeitraum wird Wallbox nach eigenem Ermessen jedes defekte Produkt entweder reparieren oder ersetzen, ohne dass dem Eigentümer dadurch Kosten entstehen.

  • Seite 4: Erforderliche Materialien

    Erforderliche Materialien Torx T9- Stern- Commander Ersatzteil, das ersetzt werden Schrauben- Schrauben- 2-Öffnungs- muss: Kunststoffabdeckung, dreher dreher karte Netzplatine, CPU...

  • Seite 5: Austausch Der Kunststoffabdeckung

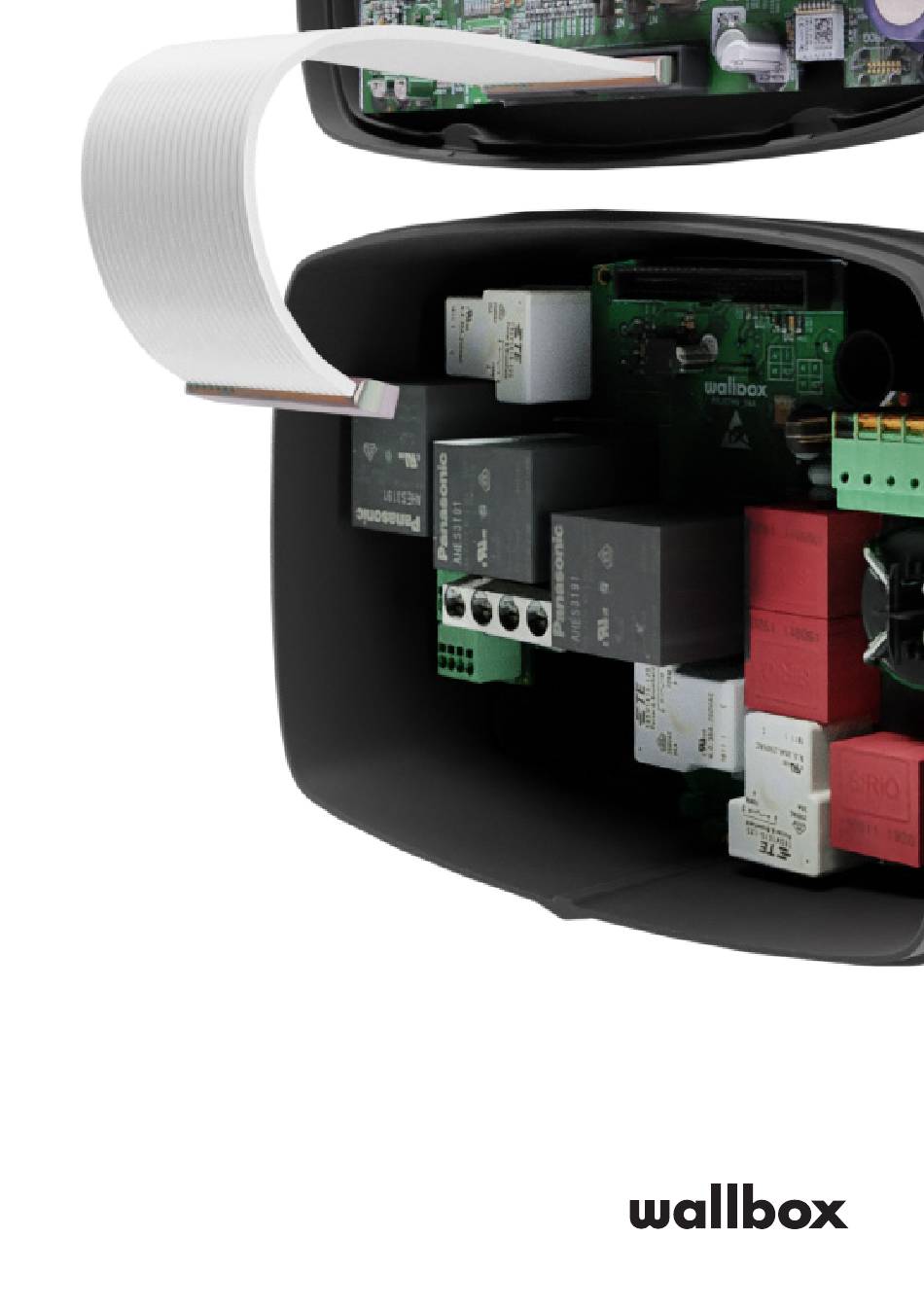

    Austausch der Kunststoffabdeckung Die Steuerplatine des Commander 2-Ladegeräts ist in der Frontabdeckung des Ladegeräts eingeschlossen. Die Steuerplatine besteht aus den folgenden Komponenten: • Drahtloses Kommunikationssystem: BLE, WLAN, RFID-Lesegerät • Mikrocontroller-Einheit • CPU Die Steuerplatine und die vordere Kunststoffabdeckung des Pulsar Plus-Ladegeräts können bei Fehlfunktionen oder Beschädigungen wie folgt ersetzt werden:...

  • Seite 6: Anbringen Der Neuen Kunststoffabdeckung

    Anbringen der neuen Kunststoffabdeckung Verbinde das Flachbandkabel mit dem Sei vorsichtig und vergewissere dich, dass die Stecker auf der Steuerplatine und schließe CPU und die RFID-Karte auf der Steuerplatine das Ladegerät. unbeschädigt bleiben, während du die Frontabdeckung austauschst. Positioniere die oberen Clip-Punkte der Klebe den Aufkleber mit der neuen Frontabdeckung auf dem Ladegerät.

  • Seite 7: Austausch Der Netzplatine

    Austausch der Netzplatine Die Netzplatine des Commander 2-Ladegeräts ist im Kunststoffgehäuse des Ladegeräts eingeschlossen. Die Steuerplatine besteht aus den folgenden Komponenten: • Netzteil • Verdrahtete Kommunikation: MID, Power Sharing, Kontrollpilot usw. • Energiemessung Die Netzplatine des Commander 2-Ladegeräts kann bei Fehlfunktionen oder Beschädigungen...

  • Seite 8: Einsetzen Der Neuen Netzplatine

    Trenne die Eingangsstromkabel mit einem Drücke mit deinem Schraubendreher Sternschraubendreher. vorsichtig auf die Hebel der Strom- und Kontrollpilot-Stecker, um die Leiter des Ladekabels zu trennen. Löse die 4 Schrauben, die die Steuerplatine Lege die alte Steuerplatine für die Rückgabe am Gehäuse halten, und hebe sie für den oder für die Aufnahme am Gehäuse beiseite späteren Gebrauch auf.
  • Seite 9 Attaching the new Power board Bringe die Ersatz-Steuerplatine an und Verbinde alle Leiter mit der Steuerplatine an befestige sie mit den 4 Schrauben, die vorher genau der gleichen Stelle, an der sie vorher entfernt und beiseitegelegt wurden, am waren. Vergewissere dich, dass du sowohl Gehäuse.

  • Seite 10: Cpu-Platzierung

    WARNUNG: Tausche niemals CPUs zwischen den Abdeckungen aus. Dies kann zu einem unregelmäßigen Verhalten des Ladegeräts und möglichen Risiken für die Benutzer führen. Entfernen der CPU Die Steuerplatine des Commander 2-Ladegeräts ist in der vorderen Kunststoffabdeckung des Ladegeräts eingeschlossen. Schalte die Stromversorgung des Ladegeräts Öffne die vordere Abdeckung des...

  • Seite 11: Anschließen Der Cpu

    Entferne die CPU (Raspberry Pi vorsichtig), indem du den oberen Teil vorsichtig zu dir hin ziehst. Anschließen der CPU Gehe wie folgt vor, um die CPU auf der Steuerplatine anzuschließen: Suche nach der Markierung zum Einsetzen Halte das andere Ende der CPU fest und lege am Rand der CPU.

  • Seite 12: Service

    +353 14 854 347 +351 308 801 440 +46 852503203 Deutschland Italien Österreich Großbritannien +49 69 96759775 +39 011 1962 2461 +43 720882116 +44 20 3318 3779 Niederlande Spanien +31 20 808 0847 +34 932 20 95 75 www.wallbox.com service@wallbox.com...
