Austausch der Netzplatine

Die Netzplatine des Pulsar-Ladegeräts ist im Kunststoffgehäuse des Ladegeräts eingeschlossen.
Die Netzplatine des Pulsar-Ladegeräts kann bei Fehlfunktionen oder Beschädigungen wie folgt ersetzt
werden:

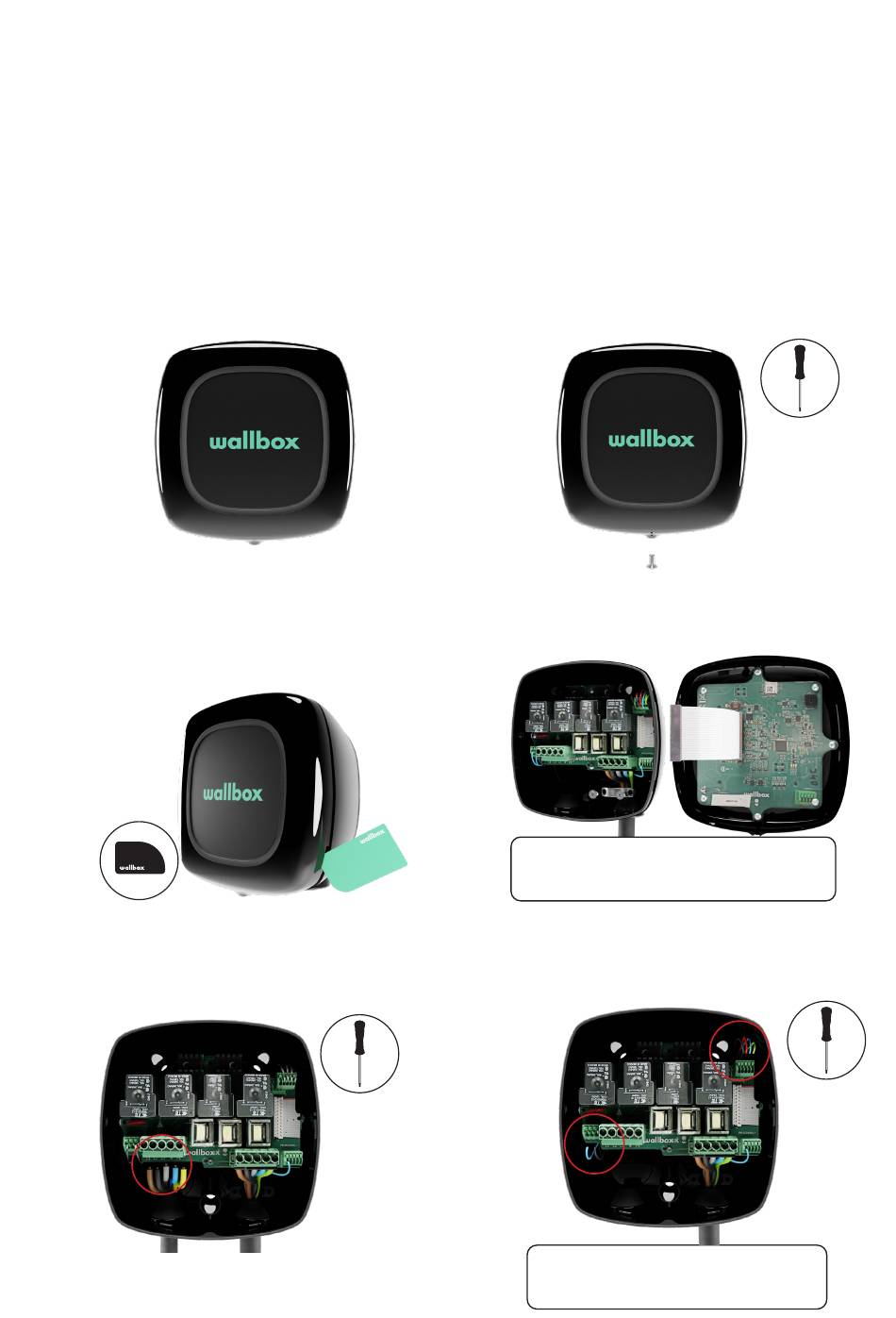

Entfernen der alten Netzplatine

1.
Schalte die Stromversorgung des
Ladegeräts aus.
3.
Löse die seitlichen und unteren Clips mit
dem Öffnungswerkzeug und ziehe dann
vorsichtig die vordere Kunststoffabdeckung
vom unteren Teil ab.
5.
Entferne mit einem Schraubendreher die
Stromeingangskabel.
9
2.
Löse die Torx-Schraube an der Unterseite
des Ladegeräts mit einem Torx T9-
Schraubendreher und hebe sie für eine spätere
Verwendung auf.
4.
Entferne das Kommunikationskabel
vorsichtig von den Träger- und Netzplatinen
des Ladegeräts.
Achte darauf, das Kommunikationskabel vorsichtig
vom Stecker zu trennen. Nicht am Kabel ziehen und
keine übermäßige Kraft ausüben, um es zu entfernen.
6.
Entferne die Kabel, die an das Netzteil
angeschlossen sind. Löse die Kabel mit einem
Schraubendreher von den Anschlüssen.
Merke dir die richtige Konfiguration der Kabel mit
ihren jeweiligen Hebeln. Falls es dir hilft, notiere
dir die Konfiguration auf einem Blatt Papier.
