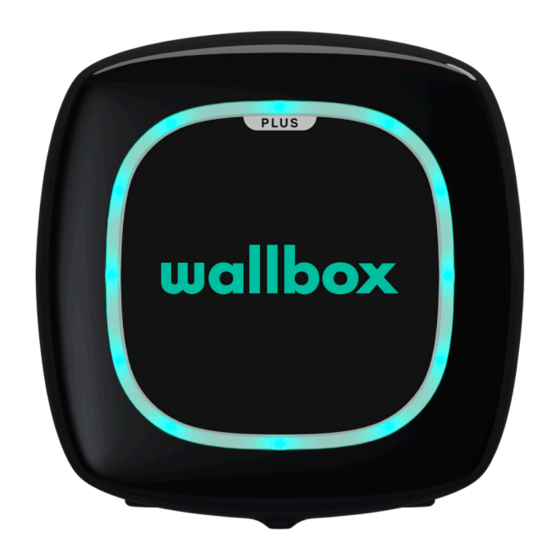

- Seite 1 PULSAR PLUS Servicehandbuch...
-
Seite 2: Inhaltsverzeichnis
INHALT Wichtige Informationen Erforderliche Materialien Austausch der Kunststoffabdeckung Entfernen der alten Kunststoffabdeckung Anbringen der neuen Kunststoffabdeckung Austausch der Steuerplatine und Kunststoffabdeckung Entfernen der alten Steuerplatine und der Kunststoffabdeckung Einsetzen der neuen Steuerplatine und Kunststoffabdeckung Austausch der Netzplatine Entfernen der alten Netzplatine Einsetzen der neuen Netzplatine CPU-Platzierung Entfernen der CPU... -
Seite 3: Wichtige Informationen
• Öffne die Abdeckung nicht bei Regen. Einführung und Geltungsbereich • Wallbox gewährt für dieses Produkt eine Garantie von 2 Jahren ab Kaufdatum auf Material- und Verarbeitungsfehler. • In diesem Zeitraum wird Wallbox nach eigenem Ermessen jedes defekte Produkt entweder reparieren oder ersetzen, ohne dass dem Eigentümer dadurch Kosten entstehen. -
Seite 4: Erforderliche Materialien
Erforderliche Materialien Torx T9- Stern- Pulsar Plus- Ersatzteil, das ersetzt Schrauben- Schrauben- Öffnungs- werden muss: Steuerplatine dreher dreher karte und Kunststoffabdeckung, Netzplatine... -
Seite 5: Austausch Der Kunststoffabdeckung
Austausch der Kunststoffabdeckung Die vordere Kunststoffabdeckung des Pulsar Plus kann bei Beschädigung ausgetauscht werden. Die vordere Kunststoffabdeckung umschließt die Steuerplatine. Funktioniert die Steuerplatine jedoch ordnungsgemäß, muss nur die vordere Kunststoffabdeckung ausgetauscht werden. WARNUNG: Achte beim Auswechseln der vorderen Kunststoffabdeckung darauf, dass der aktuelle Wahlschalter in der gleichen Position bleibt wie vor dem Auswechseln. -
Seite 6: Anbringen Der Neuen Kunststoffabdeckung
Löse die äußeren 12 Schrauben, die die Bewahre die Steuerplatine und den LED-Halo Steuerplatine und den LED-Halo mit der für eine spätere Verwendung auf. vorderen Kunststoffabdeckung verbinden Lege die entfernte vordere und hebe sie für später auf. Kunststoffabdeckung zur sicheren Entsorgung beiseite. -
Seite 7: Austausch Der Steuerplatine Und Kunststoffabdeckung
Austausch der Steuerplatine und Kunststoffabdeckung Die Steuerplatine des Pulsar Plus-Ladegeräts ist in der vorderen Kunststoffabdeckung und dem LED-Halo des Ladegeräts eingeschlossen. Die Steuerplatine umfasst die folgenden Komponenten: • Drahtloses Kommunikationssystem: BLE, WLAN • Mikrocontroller-Einheit • CPU Die Steuerplatine und die vordere Kunststoffabdeckung des Pulsar Plus-Ladegeräts können bei Fehlfunktionen oder Beschädigungen wie folgt ersetzt werden:... -
Seite 8: Einsetzen Der Neuen Steuerplatine
Einsetzen der neuen Steuerplatine und Kunststoffabdeckung Verbinde das Kommunikationskabel mit dem Stelle den aktuellen Wahlschalter auf die gleiche Stecker auf der Steuerplatine und schließe Position wie auf der alten Steuerplatine. das Ladegerät. Sei vorsichtig, wenn du die Abdeckung wieder anbringst, damit der Raspberry Pi auf der Steuer- platine nicht beschädigt wird oder verrutscht. -
Seite 9: Austausch Der Netzplatine
Austausch der Netzplatine Die Netzplatine des Pulsar Plus-Ladegeräts ist im Kunststoffgehäuse des Ladegeräts eingeschlossen. Die Netzplatine besteht aus den folgenden Komponenten: • Netzteil • Verdrahtete Kommunikation: DC-Fehlerstrom, Kontrollpilot usw. • Energiezähler Die Netzplatine des Pulsar Plus-Ladegeräts kann bei Fehlfunktionen oder Beschädigungen wie... - Seite 10 Stelle Abdeckung für eine spätere Entferne die Stromeingangskabel, indem Verwendung beiseite. du die Hebel nach oben und die Kabel vorsichtig herausziehst. Merke dir die richtige Konfiguration der Kabel mit ihren jeweiligen Hebeln. Falls es dir hilft, notiere dir die Konfiguration auf einem Blatt Papier. Löse die drei Schrauben, mit denen die Ziehe die Netzplatine vorsichtig zu dir und Netzplatine am Gehäuse des Ladegeräts...
-
Seite 11: Einsetzen Der Neuen Netzplatine
Drücke mit deinem Schraubendreher vorsichtig Lege die alte Netzplatine für die Rückgabe auf die Hebel der Strom- und Kontrollpilot-Stecker, oder Entsorgung beiseite. um die Kabel der EF-Pistole zu trennen. Merke dir die richtige Konfiguration der Kabel mit ihren jeweiligen Hebeln. Falls es dir hilft, notiere dir die Konfiguration auf einem Blatt Papier. - Seite 12 Platziere die Netzplatine direkt über dem Hebe die Netzplatine vorsichtig an und richte die Ladegerät. Lasse dabei etwas Platz, um den Schraubenlöcher am Gehäuse des Ladegeräts und Schraubendreher beim Einschrauben der an der Netzplatine aus. Klemme bewegen zu können. Schraube nun die Sichere die Netzplatine mit den drei Schrauben, die Kabelklemme wieder fest.
- Seite 13 Schraube die Torx-Schraube in die Unterseite Schalte die Stromversorgung des Ladegeräts des Ladegeräts und ziehe sie dann fest, um wieder ein. die vordere Abdeckung zu sichern.
-
Seite 14: Cpu-Platzierung
CPU-Platzierung Die Steuerplatine des Pulsar Plus-Ladegeräts ist in der vorderen Kunststoffabdeckung des Ladegeräts eingeschlossen. Es wird nicht empfohlen, nur die CPU zu ersetzen, weil: • sich die Seriennummer auf dem Modul von der Seriennummer auf dem äußeren Aufkleber des Gehäuses unterscheidet. -
Seite 15: Anschließen Der Cpu
Entferne die CPU (Raspberry Pi vorsichtig), indem du den oberen Teil vorsichtig zu dir hin ziehst. Anschließen der CPU Gehe wie folgt vor, um die CPU auf der Steuerplatine anzuschließen: Suche nach der Markierung zum Einsetzen Halte das andere Ende der CPU fest am Rand der CPU. -
