Einsetzen Der Neuen Netzplatine - Wallbox PULSAR PLUS Servicehandbuch

11.

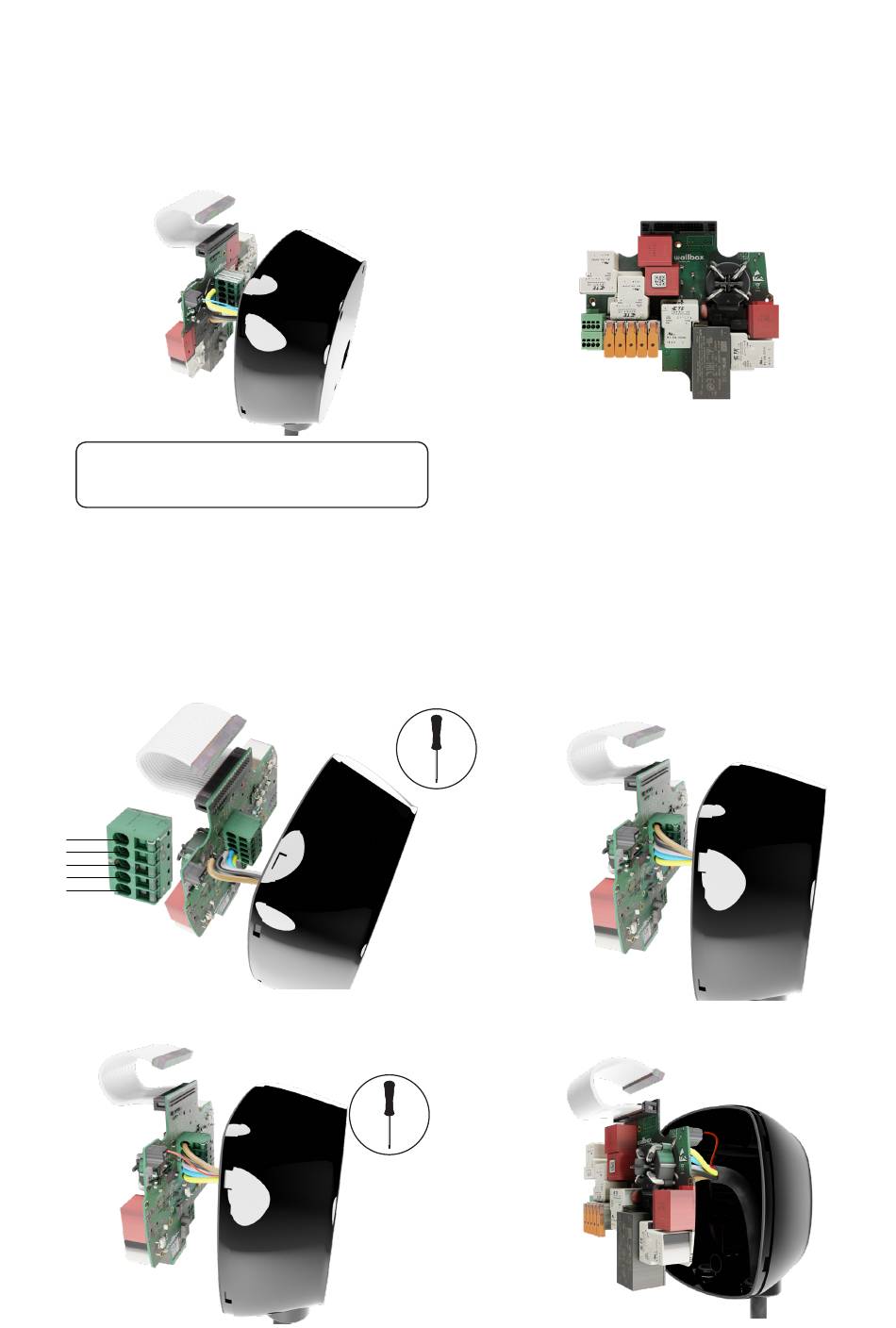

Drücke mit deinem Schraubendreher vorsichtig
auf die Hebel der Strom- und Kontrollpilot-Stecker,
um die Kabel der EF-Pistole zu trennen.
Merke dir die richtige Konfiguration der Kabel mit
ihren jeweiligen Hebeln. Falls es dir hilft, notiere
dir die Konfiguration auf einem Blatt Papier.

Einsetzen der neuen Netzplatine

1.
Führe die Kabel des Ladekabels nacheinander sortiert in
den Ausgangsstecker ein. Achte darauf, dass die Kabel
nicht übermäßig fest angezogen werden, um das spätere
Verschrauben der Netzplatine zu erleichtern.
Stelle die Verbindungen, wie in der Abbildung unten
gezeigt, her.
L1
L2
L3
N
PE
3.
Stecke den Steuerzapfen in seinen Anschluss.
11
12.
Lege die alte Netzplatine für die Rückgabe
oder Entsorgung beiseite.
2.
Führe die Kabel vollständig in die Hebel ein.
Wenn die Kabel korrekt eingeführt sind, ist ein
Klickgeräusch zu hören. Achte darauf, dass die
Hebel nicht lose sind. Wenn die Kabel nicht
vollständig eingeführt werden, kann dies zu lockeren
Kabeln im Ladegerät und somit zu einem Fehler
beim Aufladen des Fahrzeugs führen.
4.
Schiebe das Ladekabel nach unten, während
du die Tülle festhältst.
