Austausch der Steuerplatine und Kunststoffabdeckung

Die Steuerplatine des Pulsar Plus-Ladegeräts ist in der vorderen Kunststoffabdeckung und dem LED-Halo
des Ladegeräts eingeschlossen.
Die Steuerplatine umfasst die folgenden Komponenten:
• Drahtloses Kommunikationssystem: BLE, WLAN
• Mikrocontroller-Einheit
• CPU
Die Steuerplatine und die vordere Kunststoffabdeckung des Pulsar Plus-Ladegeräts können bei
Fehlfunktionen oder Beschädigungen wie folgt ersetzt werden:

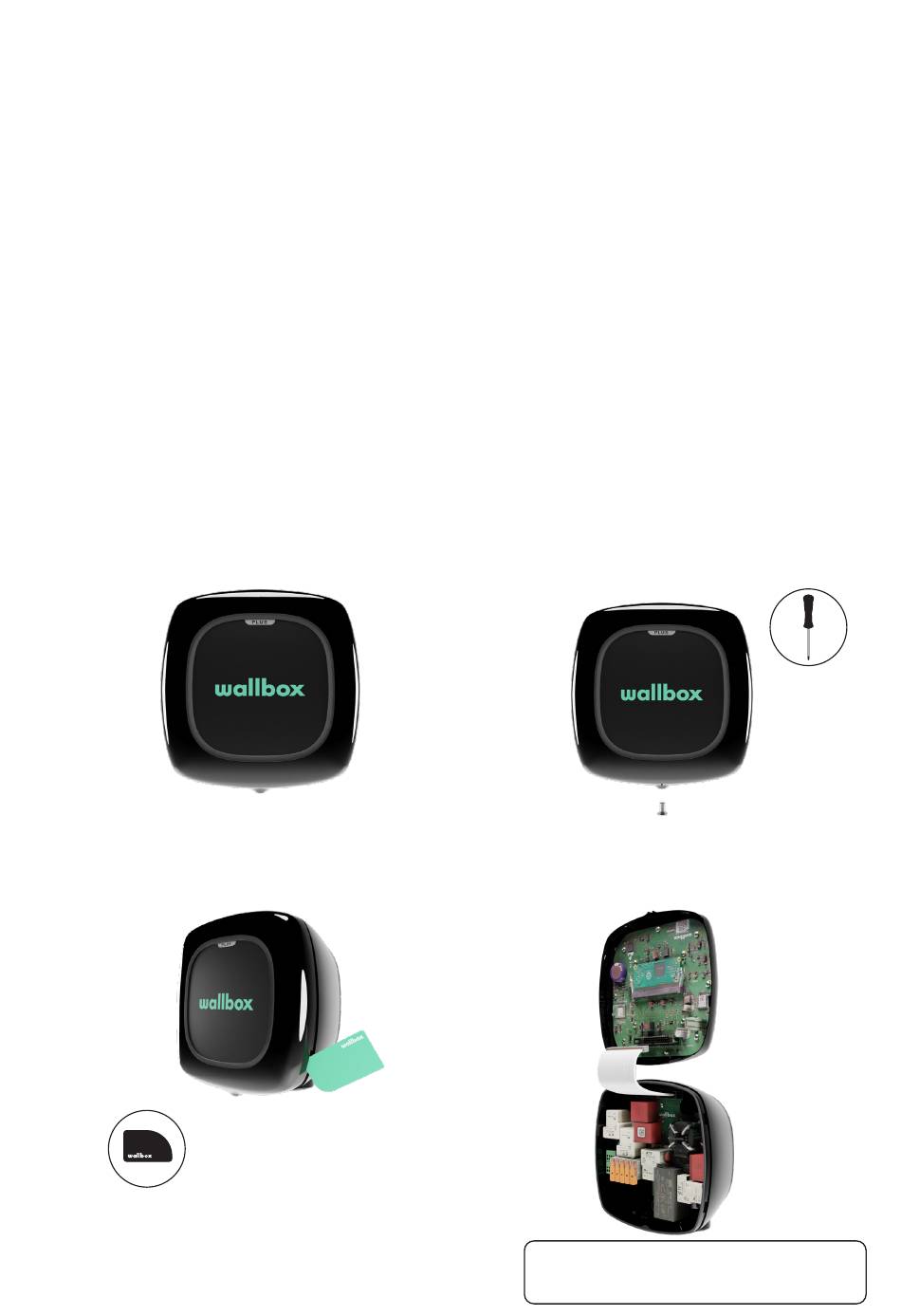

Entfernen der alten Steuerplatine und der Kunststoffabdeckung
1.
Schalte die Stromversorgung des
Ladegeräts aus.
3.
Löse mit dem Öffnungswerkzeug die
Abdeckung vom Gehäuse des Ladegeräts.
Lege die alte Steuerplatine für die Rückgabe
oder Entsorgung beiseite.
7
2.
Löse die Torx-Schraube an der Unterseite
des Ladegeräts mit einem Torx T9-
Schraubendreher und hebe sie für eine
spätere Verwendung auf.
4.
Entferne das Kommunikationskabel vorsichtig
von der Träger- und Netzplatine und vom
Gehäuse des Ladegeräts.
Achte darauf, das Kommunikationskabel vorsichtig
vom Stecker zu trennen. Nicht am Kabel ziehen und
keine übermäßige Kraft ausüben, um es zu entfernen.
