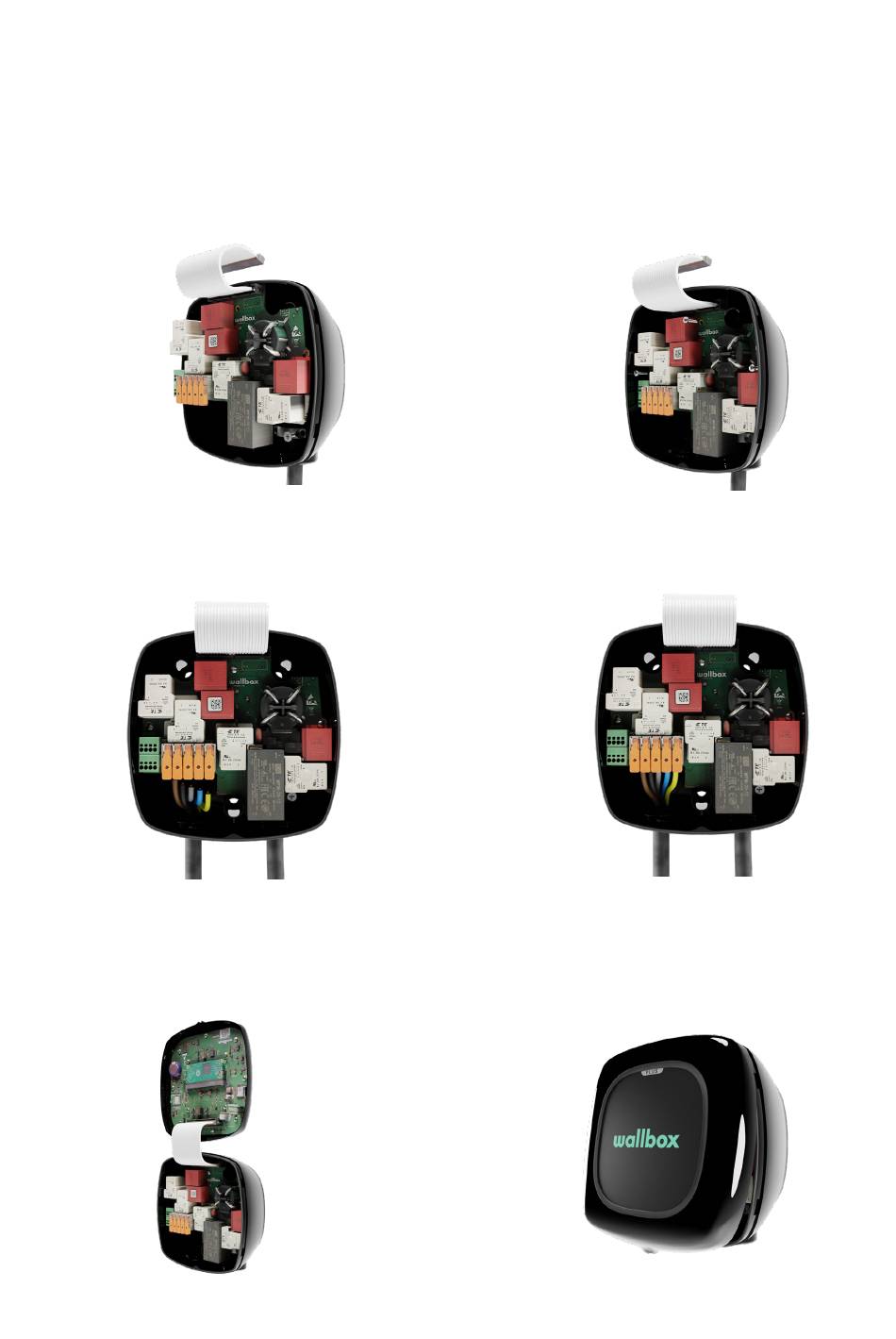

5.
Platziere die Netzplatine direkt über dem
Ladegerät. Lasse dabei etwas Platz, um den
Schraubendreher beim Einschrauben der
Klemme bewegen zu können. Schraube nun die
Kabelklemme wieder fest.
7.
Führe die Stromeingangskabel ein, indem du die
Hebel nach oben ziehst und die Kabel einsteckst.
Gehe in der richtigen Reihenfolge vor.
9.
Nimm die vordere Kunststoffabdeckung und
schließe das Kommunikationskabel an die
Netzplatine an.
12
6.
Hebe die Netzplatine vorsichtig an und richte die
Schraubenlöcher am Gehäuse des Ladegeräts und
an der Netzplatine aus.
Sichere die Netzplatine mit den drei Schrauben, die
du beiseite gelegt hast.
8.
Überprüfe, ob die Stromeingangskabel
ordnungsgemäß befestigt sind.
10.
Positioniere die oberen Clip-Punkte der
Abdeckung auf dem Ladegerät. Klemme
zuerst die seitlichen und dann die unteren
Clips an das Gehäuse des Ladegeräts an.
