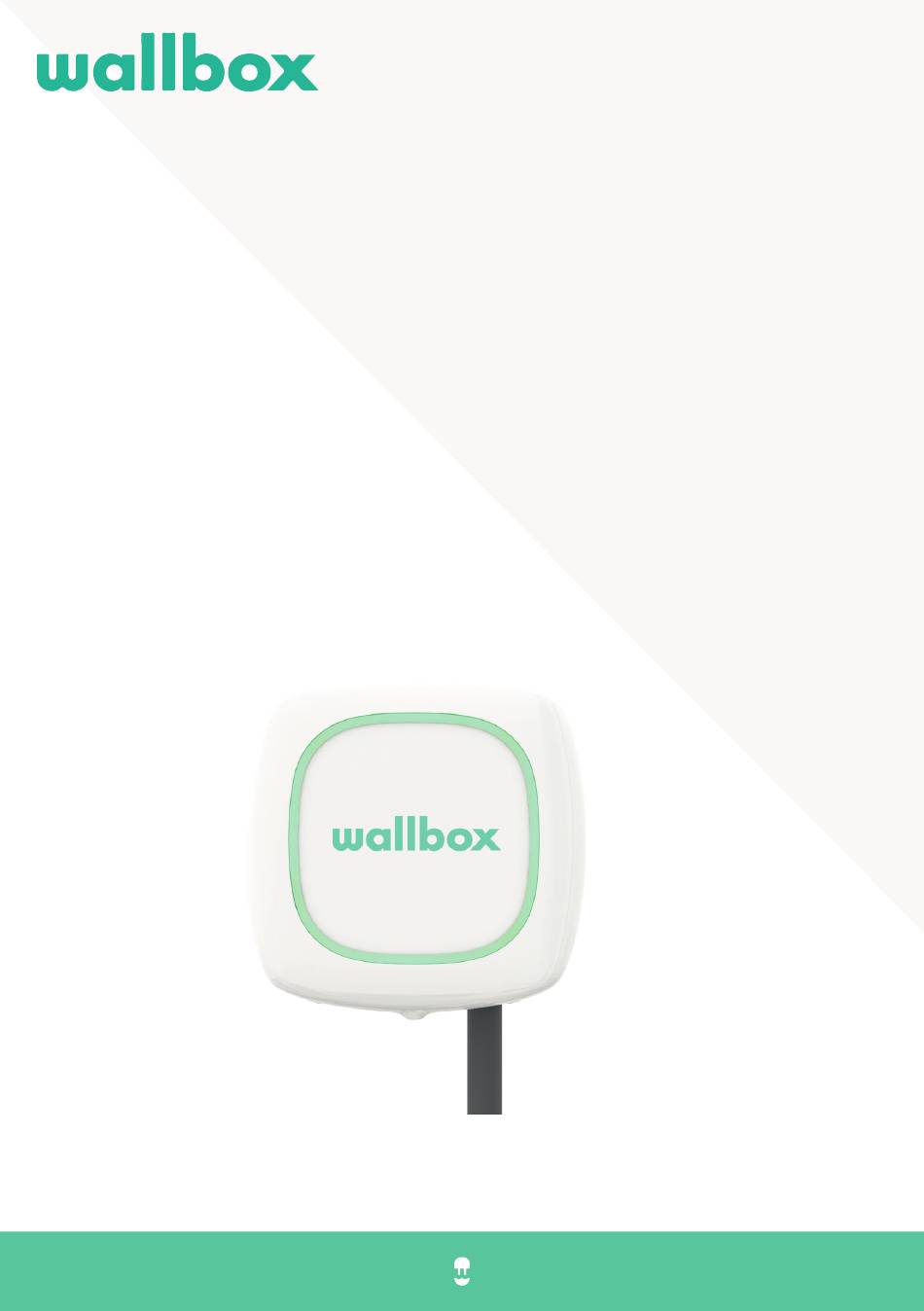

- Seite 1 & drive PULSAR INSTALLATIONSANLEITUNG PULSAR - Installationsanleitung WBPL-B-IG-002...
-
Seite 2: Inhaltsverzeichnis
Beschädigung der Batterie des Fahrzeugs oder an der Wallbox führen. Alle Schäden, die durch Zuwiderhandlungen entstanden sind, werden von der Garantie ausgeschlossen. Die Installation der Wallbox darf nur von authorisierten Elektrofachkräften in Übereinstimmung mit bestehenden Bestimmun- gen durchgeführt werden. -
Seite 3: Sicherheitsanweisungen
• Sollte der Fall eintreten, dass der Stecker Rauch emittiert oder zu schmelzen beginnt, fasse unter keinen Umständen das Ladekabel an. Wenn möglich, beende den Ladevorgang direkt. In jedem Fall trenne die Stromversorgung der Wallbox. • Stelle sicher, dass das Ladekabel außerhalb der Reichweite von Kindern ist. Das Ladekabel darf nur von Personen mit einem gültigen Führerschein für Kraftfahrzeuge verwendet werden. -

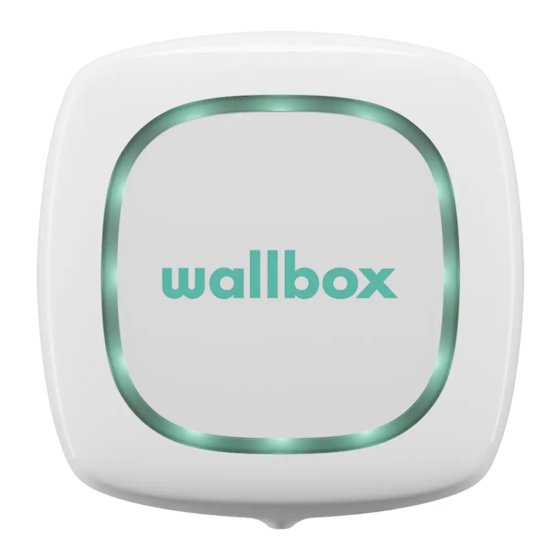

Seite 4: Produktbeschreibung
Die Wallbox is eine intelligente Ladestatonen, ausgestattet mit Funktionalitäten für eine optimale Konnektivität. Dies ist sinnvoll, da über die Wallbox-Software technische Unterstützung wie eine Fernwartung möglich wird und damit Probleme ohne Wartezeiten oder vorherige Terminabsprache gelöst werden können. Die Wallbox wird mit einer speziellen Elektrofahrzeug-Verbindung (EVC) ausgeliefert. - Seite 5 2 - Type 2 2 - 7,4kW S - Socket 0 - No EVC 3 - 11kW 4 - 22kW Die Wallbox-Kompenenten müssen folgender Liste entsprechen¹: • Wallbox Pulsar • Halterung • Installationsanleitung • Bohrschablone Befestigungskomponenten* 3x 6,3x40mm Schrauben...
-
Seite 6: Installationshinweise
Bitte wende Dich an einen Elektroinstallateur oder vereinbare die Installation mit Deinem Händler vor Ort. VORSICHTSMAßNAHMEN: Wähle die Montagefläche sorgfältig aus und stelle sicher, dass die Fläche dem Gewicht der Wallbox und den mechanischen Kräften, die durch den Ladeprozess entstehen, stand hält. -
Seite 7: Maße & Anbringung
Die für die Wallbox benötigte Anbringungsfläche sollte mindestens 250*150 mm (Breite x Höhe) betragen. • Während der Montage der Wallbox solltest Du bedenken, dass das Kabel das Fahr- zeug erreicht ohne strapaziert zu werden. • Damit ein sicherer Betrieb der Ladestation gewährleistet ist, sollte die empfohlene Mindestdistanz zu anderen technischen Anlagen beachtet werden. -
Seite 8: Montage Und Anschluss
STROMSTÄRKE STROMVERSORGUNG RÜCKSEITE WICHTIG: Falls die Wallbox über die Rückseite mit dem Stromkabel verbunden wird, befolge die folgenden Schritte. Falls das Stromkabel durch den Rahmen gelegt wird, gehe direkt weiter zum Montage-Abschnitt. Schritt 1: Auf der Rückseite der Wallbox findest Du eine Kabeldurchführung. - Seite 9 2. MONTAGE Schritt 2. 1 : Fixiere nun die Wallbox an der Wand durch das Einführen der Schrauben in die mithilfe der Borhschablone gefertigten Bohrlöcher, beginnend mit der links obersten. Fahre im Uhrezeigersinn fort die Schrauben einzuführen. Überprüfe abschließend, dass Deine Wallbox fest angebracht ist und bringe die Schraubenabdeckungen an.
-
Seite 10: Anker Und Montage
Schritt 2.4: Vergewissere Dich der korrekten Durchführung der vorherigen Schritte. Schritt 2.5: Schließe jetzt das Kommunikationskabel zur Frontabdeckung wieder an. POWER SHARING (OPTIONAL) Falls Deine Wallbox mit der Power Sharing Option bestellt wurde, folge bitte den Instruktionen in dem “Power Sharing Installation Benutzerhandbuch” •... -
Seite 11: Inbetriebnahmen
INBETRIEBNAHMEN Sobald Du den Montage-Prozess für Deine Wallbox abgeschlossen hast, ist Deine Wallbox betriebsbereit Nimm Dir zunächst einen Moment Zeit, um einige nützliche Informationen zu lesen und zu überprüfen, bevor Du deine Wallbox verwendest: • Nutze die Wallbox nicht für andere Zwecke als in dieser Produktbeschreibung erklärt ist. -
Seite 12: Benutzerhandbuch
WARTUNG Bitte treffen Sie einige Vorsichtsmaßnahmen, um eine korrekte Wartung zu gewährleisten: • Es gibt keine Teile in Deiner Wallbox, die von Dir als Benutzer gewartet werden müssen. Nur ein autorisierter Elektriker sollte Deine Wallbox öffnen, warten oder reparieren. •...
