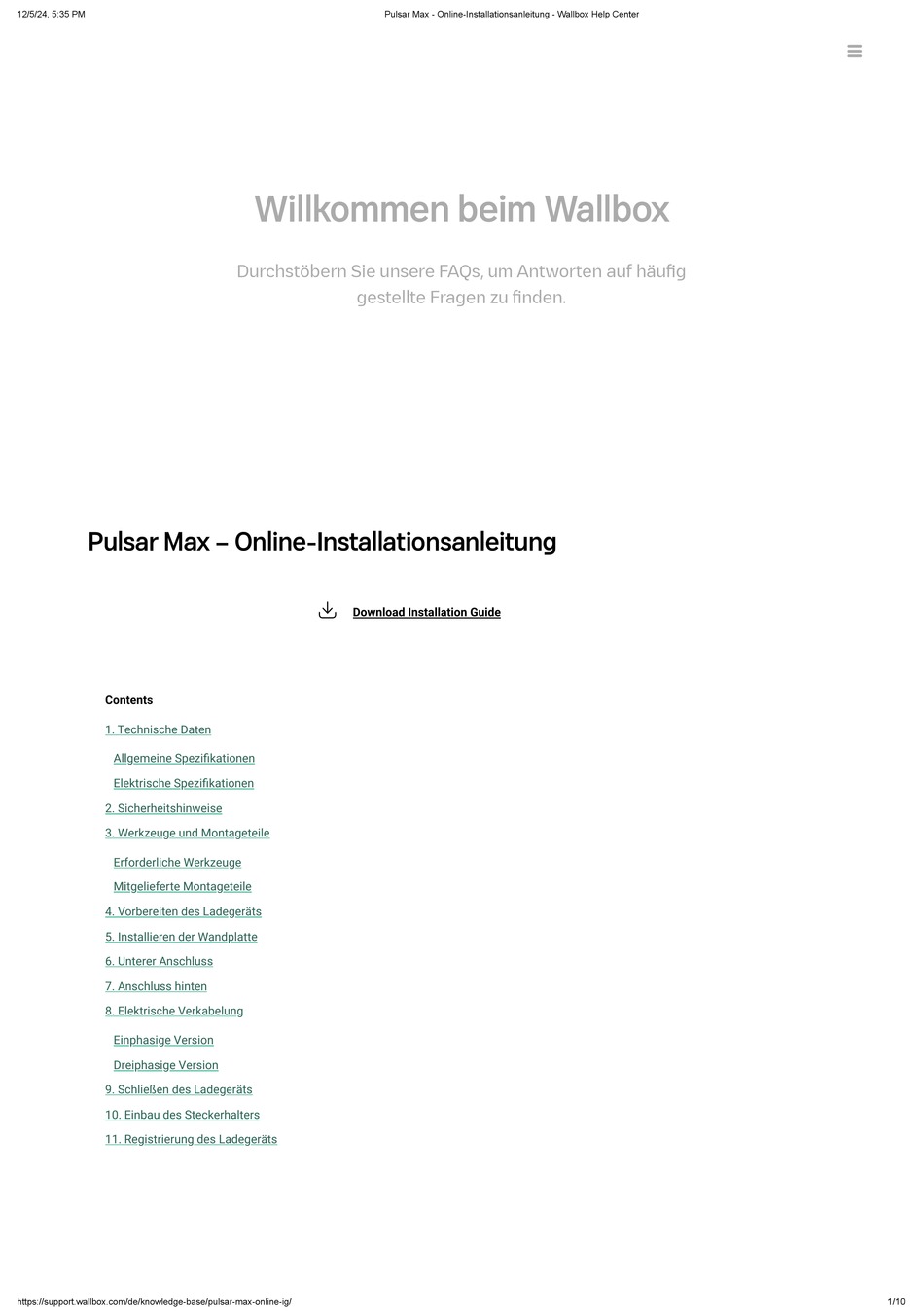

12/5/24, 5:35 PM
Contents
1. Technische Daten
Allgemeine Spezi kationen
Elektrische Spezi kationen
2. Sicherheitshinweise
3. Werkzeuge und Montageteile
Erforderliche Werkzeuge
Mitgelieferte Montageteile
4. Vorbereiten des Ladegeräts
5. Installieren der Wandplatte
6. Unterer Anschluss
7. Anschluss hinten
8. Elektrische Verkabelung
Einphasige Version
Dreiphasige Version
9. Schließen des Ladegeräts
10. Einbau des Steckerhalters
11. Registrierung des Ladegeräts
https://support.wallbox.com/de/knowledge-base/pulsar-max-online-ig/
Pulsar Max - Online-Installationsanleitung - Wallbox Help Center
Durchstöbern Sie unsere FAQs, um Antworten auf häufig
gestellte Fragen zu finden.
–
-
Download Installation Guide
1/10
Werbung
Verwandte Anleitungen für Wallbox Pulsar Max
Inhaltszusammenfassung für Wallbox Pulsar Max
- Seite 1 12/5/24, 5:35 PM Pulsar Max - Online-Installationsanleitung - Wallbox Help Center Durchstöbern Sie unsere FAQs, um Antworten auf häufig gestellte Fragen zu finden. – Download Installation Guide Contents 1. Technische Daten Allgemeine Spezi kationen Elektrische Spezi kationen 2. Sicherheitshinweise 3.
- Seite 2 12/5/24, 5:35 PM Pulsar Max - Online-Installationsanleitung - Wallbox Help Center 1. Technische Daten Allgemeine Spezi kationen Lademodus (IEC 61851-1) Modus 3 Abmessungen ohne 198x201x99 mm (ohne Kabel) Kabel Gewicht ohne Kabel 1,3 kg (ohne Kabel) Betriebstemperatur -25 ºC bis 50 ºC Lagertemperatur -40 ºC bis 70 ºC...
- Seite 3 12/5/24, 5:35 PM Pulsar Max - Online-Installationsanleitung - Wallbox Help Center 2. Sicherheitshinweise Fliegende Trümmer, Gefahr von Augenverletzungen Gefahr eines Stromschlags. Trennen Sie die Verbindung und warten Sie 10 Minuten Vorsicht Scharfes Element, Gefahr von Schnittverletzungen Erdungsanschluss erforderlich Besondere Abfallbehandlung 3.
- Seite 4 12/5/24, 5:35 PM Pulsar Max - Online-Installationsanleitung - Wallbox Help Center Mitgelieferte Montageteile Phillips-Schrauben ø6 x 50 mm Phillips-Schrauben ø5 x 40 mm Wanddübel ø8 x 40 mm M32 Tülle Torx-Schrauben T20 4 x 10 mm Torx-Schrauben T15 ø3,5 x 8 mm 4.
- Seite 5 12/5/24, 5:35 PM Pulsar Max - Online-Installationsanleitung - Wallbox Help Center Wenn Sie Ihr Ladegerät an einer festen Wand montieren, verwenden Sie die mitgelieferten Wandanker. Befestigen Sie die Wandplatte an der Wand. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
- Seite 6 Pulsar Max - Online-Installationsanleitung - Wallbox Help Center 6. Unterer Anschluss Bei der Installation von Pulsar Max sind sowohl untere als auch hintere Anschlüsse möglich. Wenn Sie das Produkt durch das untere Loch montieren wollen, beachten Sie bitte die nachstehenden Anweisungen. Für den rückseitigen Anschluss siehe Abschnitt 7. Heben Sie Ihr Ladegerät an und hängen Sie es oben an die Wandplatte.
- Seite 7 Pulsar Max - Online-Installationsanleitung - Wallbox Help Center Bringen Sie Ihr Ladegerät an der Wandplatte an und befestigen Sie es dann mit den entsprechenden Schrauben. In der EMS-Installationsanleitung erfahren Sie, welche Funktionen von Pulsar Max unterstützt werden. 8. Elektrische Verkabelung...
- Seite 8 D. Dreiphasige Installation E. Dreiphasig ohne Nullleiter F. Zweiphasige Installation Für die dreiphasige Installation ohne Nullleiter prüfen Sie kompatible EV-Modelle, die diese Konfiguration unterstützen. Die dreiphasige Version des Pulsar Max kann mit A – B Aufstellungen installiert werden. Stellen Sie sicher, dass die maximale Spannung zwischen den Eingängen L und N weniger als 264 V beträgt.
- Seite 9 12/5/24, 5:35 PM Pulsar Max - Online-Installationsanleitung - Wallbox Help Center 10. Einbau des Steckerhalters Platzieren Sie den Dübelhalter an der Wand und markieren Sie die Befestigungspunkte. Bohren Sie dann Löcher an den markierten Befestigungspunkten. Setzen Sie die Dübelschrauben in die Befestigungslöcher ein. Befestigen Sie dann das Gerät an den Wänden, indem Sie die Schrauben einsetzen und festziehen.
- Seite 10 Laden Sie die Wallbox App herunter und registrieren Sie sich. Updated on 30/07/2024 Tagged: pulsar max Guide d’installation In der Wallbox Academy finden Sie alle Informationen, die Sie benötigen, um die Wallbox-Produkte optimal nutzen zu können. Wir sind auf Social Media ...
