Anbringen Der Neuen Kunststoffabdeckung - Wallbox PULSAR PLUS Servicehandbuch

5.

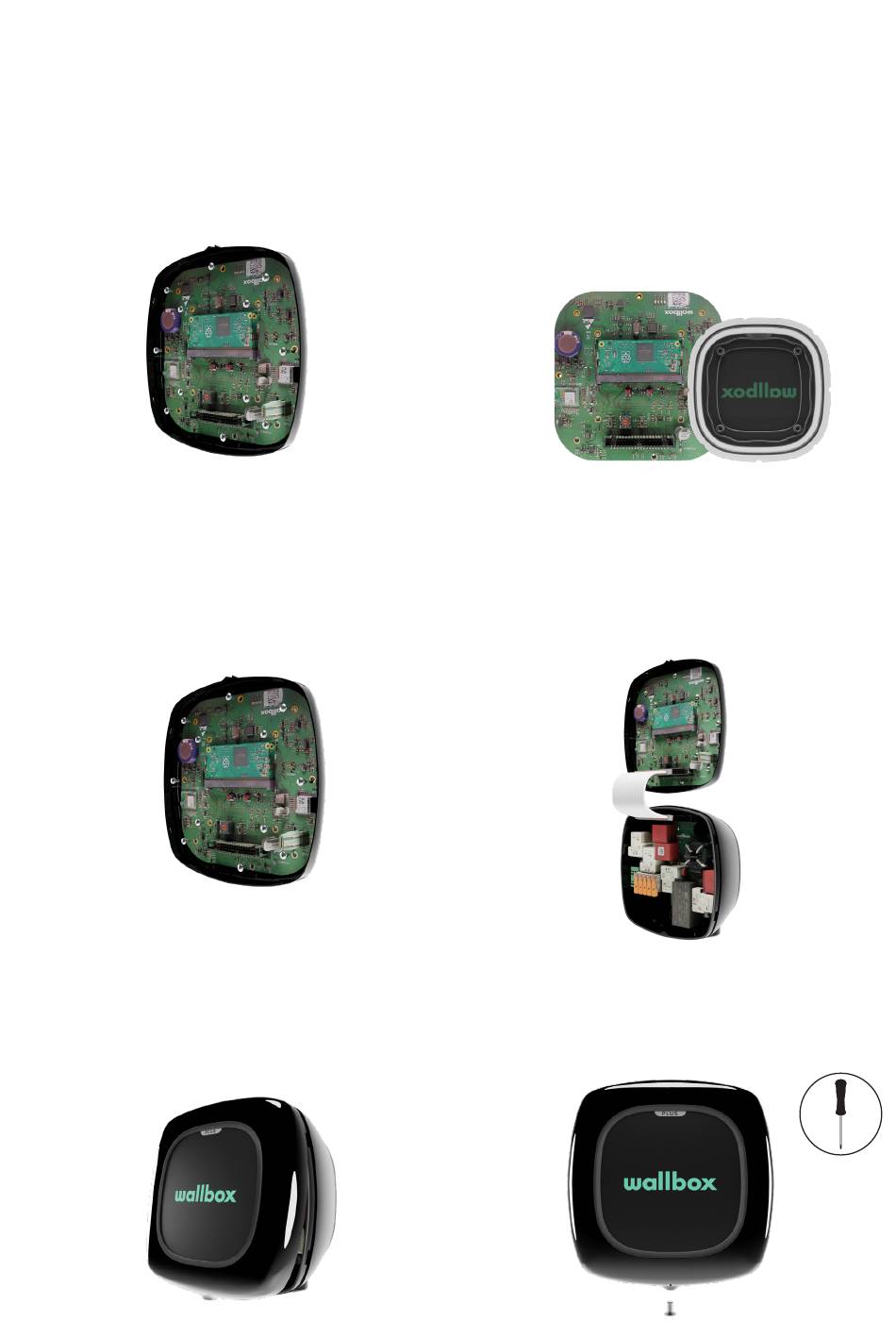

Löse die äußeren 12 Schrauben, die die
Steuerplatine und den LED-Halo mit der
vorderen Kunststoffabdeckung verbinden
und hebe sie für später auf.

Anbringen der neuen Kunststoffabdeckung

1.
Setze die Steuerplatine und den LED-Halo auf
die neue vordere Kunststoffabdeckung und
schraube die 12 Schrauben, die beim Abnehmen
der Steuerplatine und des LED-Halo von der
Abdeckung entfernt wurden wieder rein.
3.
Positioniere die oberen Clip-Punkte der
Abdeckung auf dem Ladegerät. Klemme
zuerst die seitlichen und dann die unteren
Clips an das Gehäuse des Ladegeräts an.
6
6.
Bewahre die Steuerplatine und den LED-Halo
für eine spätere Verwendung auf.
Lege die entfernte vordere
Kunststoffabdeckung zur sicheren
Entsorgung beiseite.
2.
Verbinde das Flachbandkabel mit dem
Stecker auf der Steuerplatine und schließe
das Ladegerät.
4.
Schraube die Torx-Schraube in die Unterseite
des Ladegeräts und ziehe sie dann fest, um die
vordere Kunststoffabdeckung zu sichern.
Schalte die Stromversorgung des Ladegeräts
wieder ein.
