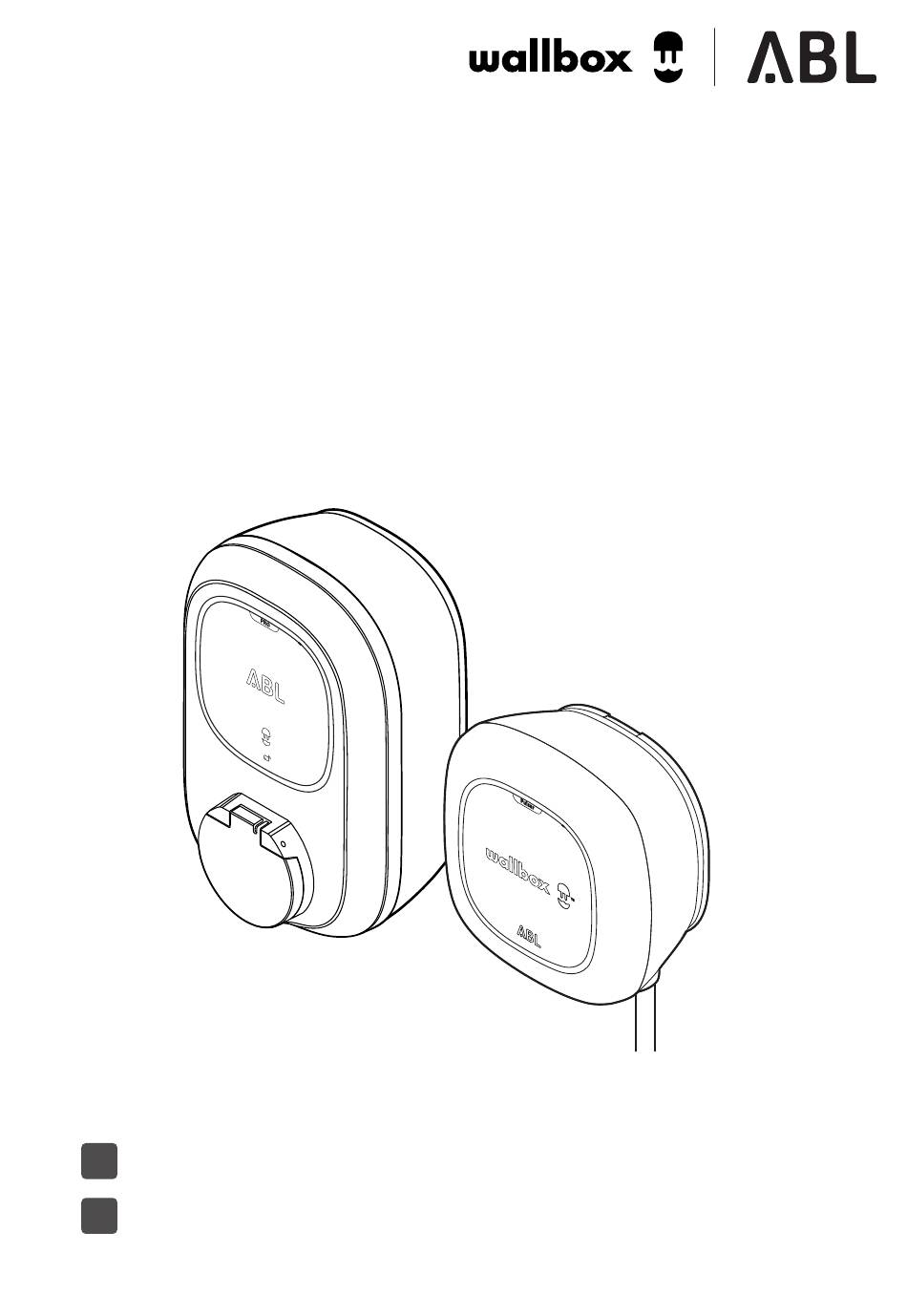

- Seite 1 Wallbox ABL Pulsar & ABL Pulsar Pro Installationsanleitung Installation manual Article No.: Installation_ABL_Pulsar_Family_a, Date: 17.12.25...
- Seite 2 Für alle weiteren Länder / For all other countries: ABL GmbH Wall Box Chargers S.L.U. Albert-Büttner-Straße 11 Carrer del Foc, 68 91207 Lauf / Pegnitz 08038 Barcelona Deutschland Spanien +49 (0) 9123 188-0 www.wallbox.com info@abl.de www.ablmobility.de Customer Service +49 (0) 9123 188-0 www.ablmobility.de/de/service/support/ Contact Version: ABL_InstallationGuide_PulsarFamily_EN_DE_a Date: 17.12.25...
-
Seite 3: Inhaltsverzeichnis
Connection of a control cable in accordance with EnWG §14 A Setting the current Closing the Wallbox ABL Pulsar Closing the Wallbox ABL Pulsar Pro Installing the Cable Dock supplied with the Wallbox ABL Pulsar Registering your charger Advanced configuration options Setting up and configuring a charging group... - Seite 4 Contents...
-
Seite 5: Additional Technical Information
Additional technical information The technical data for the Wallbox ABL Pulsar, the Wallbox ABL Pulsar Pro and additional accessories are collat- ed in product-specific data sheets. You can download these documents from the ABL support website using the following link: https://www.ablmobility.de/en/service/downloads.php... -
Seite 6: General Information
General information This manual describes all working steps required to install and/or operate the product it concerns. Certain sections of this manual are specially formatted for quick and easy reference. x Descriptions listing equally valid options are indicated by bullet points. 1 Descriptions listing operating steps are numbered in chronological order. -
Seite 7: Introduction To The Wallbox Abl Pulsar Family
Introduction to the Wallbox ABL Pulsar Family The Wallbox ABL Pulsar and Wallbox ABL Pulsar Pro chargers are the ideal solution for efficient vehicle charging in private environments. In addition to simple mechanical and electrical installation, the Wallbox app for mobile devices (iOS, Android) ensures quick and easy setup. -
Seite 8: Available Accessories
Available accessories The following accessories for chargers from the Wallbox ABL Pulsar family are available separately. x Eiffel Basic pedestal (Single or Dual, only Wallbox ABL Pulsar) Pedestal for mounting one or two Wallbox ABL Pulsar chargers... - Seite 9 Eiffel pedestal Pedestal for mounting one or two* Wallbox ABL Pulsar or Wallbox ABL Pulsar Pro chargers (via optional adapter plate) x Cable Dock (included with the Wallbox ABL Pulsar) Cable holder with Type 2 charging plug receptacle for mounting on an Eiffel...
-
Seite 10: Recommended Accessories
Mobile phone Mobile phone (iOS or Android) for commissioning and configuration via the Wallbox app & portal x Ethernet cables Unassembled Ethernet cable CAT5e S/FTP or higher, length as required, for communication to energy meters Introduction to the Wallbox ABL Pulsar Family... -
Seite 11: Installation
Installation The entire installation of the Wallbox ABL Pulsar chargers must be carried out by a qualified specialist electrical contractor. DANGER Dangerous electrical currents Electrical installation, as well as final testing and certification for operation must be carried out by a quali-... -
Seite 12: Mounting The Wall Plate
4 Ground and short-circuit 5 Cover or bar access to adjacent components under voltage Both the tethered ABL Pulsar and the ABL Pulsar Pro socket version are mounted using a wall plate that is facto- ry-fitted to the rear of the charger. - Seite 13 6 Mount the wall plate using the three supplied 6 × 50 mm countersunk screws. Tighten the screws hand tight. Mounting the ABL Pulsar Pro wall plate Proceed as follows: 1 Place the charger on the front cover and remove the two adhesive tapes on the back to detach the wall plate from the charger.
-
Seite 14: Preparing And Fixing The Charger In Place
Tighten the screws hand tight. Preparing and fixing the charger in place Both the tethered ABL Pulsar and the ABL Pulsar Pro socket version must be prepared for on-site installation. Mounting the ABL Pulsar charger on the supplied wall plate... - Seite 15 7 Fasten the charger to the wall plate using the 3,5 × 8 mm TX15 countersunk screws. Torx 15 Mounting the ABL Pulsar Pro charger on the supplied wall plate Proceed as follows: 1 Depending on the desired supply cable, you must prepare an inlet in the charger and cut the corre- sponding grommet with a cutter.
-
Seite 16: Electrical Connection
3 Loosen the two (2) factory-installed corner screws and carefully lift off the cover. Torx 20 4 Carefully detach the ribbon cable from the cover by pressing the lateral latches and set the cover aside. 5 Insert the power cable through the prepared grom- met into the charger housing. - Seite 17 ATTENTION Single phase wiring of the charger The three-phase ABL Pulsar and ABL Pulsar Pro chargers can be installed in either a Single Phase Set-up or the Bi-phase No Neutral configuration, if required. DANGER Dangerous electrical currents Ensure that the maximum voltage between the L and N inputs is less than 264 V.
-
Seite 18: Connection Of A Control Cable In Accordance With Enwg §14 A
Connection of a control cable in accordance with EnWG §14 A Both the Wallbox ABL Pulsar and the Wallbox ABL Pulsar Pro are prepared for the connection of an external control cable via a terminal block, which the local energy supplier can use to reduce its charging power to 6 A (4.2 kW) if required. -
Seite 19: Setting The Current
Position Current (A) NOTE For Germany only: Restriction for the 1-phase connection of the Wallbox ABL Pulsar According to VDE-AR-N 4100:2019-04, if the installation is single phase, the maximum current needs to be set to a value equal or lower than 20 A. -
Seite 20: Closing The Wallbox Abl Pulsar Pro
Torx 20 4 Screw the frame into the cover hand tight using the lower 4 × 10 mm TX20 half-round head screw. The mechanical and electrical installation of the Wallbox ABL Pulsar is now complete. Closing the Wallbox ABL Pulsar Pro Proceed as follows: 1 Carefully reattach the ribbon cable to the cover and place the cover on the charger frame. -
Seite 21: Installing The Cable Dock Supplied With The Wallbox Abl Pulsar
Installing the Cable Dock supplied with the Wallbox ABL Pulsar Proceed as follows: 1 Place the Cable Dock on the wall at a suitable distance from the charger and mark the two fixing points. x The recommended mounting surface should be 20 ×... -
Seite 22: Registering Your Charger
Registering your charger Proceed as follows: 1 Download and start the Wallbox app and create an account. J Follow the instructions on the the screen. 2 Add your charger to your account by scanning the QR code on the type plate on the housing side of the charger with the Wallbox app. -
Seite 23: Advanced Configuration Options
Setting up and configuring a charging group To set up larger charging parks, up to 100 chargers (both Wallboxes ABL Pulsar and Wallbox ABL Pulsar Pro) can be operated as a charging group via a serial Modbus cable connection. While the first and last charger in the daisy chain are set up differently, all other chargers in the charging group are configured identically. - Seite 24 NOTE Modbus cabling between the chargers in the charging group x The contacts of the COM2 terminal block on the main circuit board in each charger are used for the Modbus cabling. x Use 1 twisted pair of wires for connection to the D- and D+ contacts and another wire for the GND contact of the COM2 terminal block.
-
Seite 25: Electrical Connection Of The Energy Meter Pulsar
(PV surplus charging). If you already have a Wallbox ABL Pulsar or Wallbox ABL Pulsar Pro, you can also purchase the Energy Meter Pulsar at a later date. - Seite 26 NOTE Modbus cabling between the Energy Meter Pulsar and the charger Shielded network cables (S/FTP, CAT 5e or higher) are recommended for wiring the Modbus interfaces of the Energy Meter Pulsar and the charger: x Use a twisted pair of wires and an additional wire to connect the contacts of the terminal block P204COM1 in the charger to the terminals of the Modbus port of the Energy Meter Pulsar.
- Seite 27 7 Set the current selector on the circuit board to a suitable setting for the maximum current supplied by the mains. x The settings for load management are made in the Wallbox app once installation is complete. Position Current (A) Electrical connection of the Energy Meter Pulsar ...
-
Seite 28: Electrical Connection Of The Mid Meter Pulsar
MID and export it for billing with their employer. If you already have a Wallbox ABL Pulsar, you can also purchase the MID Meter Pulsar at a later date. - Seite 29 3 Connect the upper measuring inputs of the MID Meter Pulsar to the power distribution box. 4 Connect the lower outputs of the MID Meter Pulsar to the terminal block of the Wallbox ABL Pulsar. 5 Connect two conductors of a twisted pair of wires of the network cable (e.g. orange and orange-white) to the D- and D+ terminals and another conductor to the GND terminal of the P204COM1 terminal block.
-
Seite 30: Electrical Connection Of The Energy Meter 250 A Kit
A PV system can also be integrated via a solar charging mode. If required, the Energy Meter 250 A Kit can be combined with the Wallbox ABL Pulsar Dienstwagen Bundle. - Seite 31 Charger terminal colour* terminal 11 (B+) orange-white 12 (A-) orange 13 (GND) blue * Recommendation Connect the installation to the power grid and set up load management via the Wallbox app. Electrical connection of the Energy Meter 250 A Kit ...
-
Seite 32: Configuring Your Charger
Setting up a charging group with static load management A charging group can be set up with your Wallbox ABL Pulsar chargers. Without an external energy meter, the available power is distributed evenly across all chargers in the charging group via static load management. -
Seite 33: Setting Up The Solar Charging
Meter Pulsar or Energy Meter 250 A Kit. In this case, check the correct wiring between the primary charger and the energy meter. Setting up the Solar charging With the Wallbox ABL Pulsar Solar Bundle, you can use the surplus energy from your solar system to charge your vehicle. NOTE... -
Seite 34: Setting Up Mid-Compliant Energy Measurement
Setting up MID-compliant energy measurement With the MID Energy Meter from the Wallbox ABL Pulsar Dienstwagen Bundle, you can record the amounts of energy of all charging processes in a MID-compliant manner and export them for billing with your employer. - Seite 35 J Finally, confirm your entry. Once you have set up the MID Energy Meter and saved the settings, you can export the MID-compliant measure- ments of the amounts of energy via the Wallbox portal my.wallbox.com. Setting up MID-compliant energy measurement ...
-
Seite 36: Appendix
PLP3-0-2-3-9-AB2 PLP3-0-2-4-9-AB2 Manufacturer number PPR2-W-2-4-A-AB2 PLP4-0-2-3-A-AB2 PLP4-0-2-4-A-AB2 Type Wallbox ABL Pulsar Wallbox ABL Pulsar Pro Rated voltage 230 / 400 V Grid frequency 50 / 60 Hz 16 A , configurable Current 32 A, configurable from 6 A to rated current from 6 A to rated current Maximum output 1 ×... -
Seite 37: Trademarks
Copyright and legal notice Copyright © 2025 Version Wallbox ABL Pulsar Family EN a , Version: 17.12.25 All rights reserved. All information in this document is subject to change without prior notice and does not represent any obligation on the part of the manufacturer. -
Seite 38: Dimensioned Drawing
Dimensioned drawing Wallbox ABL Pulsar 11 / 22 kW 99 mm 198 mm 99 mm 198 mm Wallbox ABL Pulsar Pro 22 kW 142,5 mm 204,3 mm 142,5 mm 204,3 mm Appendix... - Seite 39 Anschluss einer Steuerleitung gemäß EnWG §14 A Einstellung der Stromstärke Schließen der Wallbox ABL Pulsar Schließen der Wallbox ABL Pulsar Pro Installation des mit der Wallbox ABL Pulsar gelieferten Steckerhalters Typ 2 Registrierung Ihres Ladegeräts Erweiterte Konfigurationsmöglichkeiten Einrichten und Konfigurieren einer Ladegruppe...
- Seite 40 Inhaltsverzeichnis...
-
Seite 41: Zusätzliche Technische Informationen
Zusätzliche technische Informationen Die technischen Daten für die Wallbox ABL Pulsar, die Wallbox ABL Pulsar Pro und weiteres Zubehör sind in produktspezifischen Datenblättern kompakt zusammengefasst. Sie können die oben genannten Dokumente über den folgenden Link von der ABL-Support-Webseite herunterladen: https://www.ablmobility.de/de/service/downloads.php... -
Seite 42: Allgemeines
Allgemeines Diese Anleitung beschreibt alle Arbeitsschritte zur Installation und/oder Bedienung des vorliegenden Produkts. Für eine schnelle Orientierung sind bestimmte Textpassagen speziell formatiert. x Beschreibungen, die gleichwertige Optionen aufführen, sind durch Aufzählungszeichen gekennzeichnet. 1 Beschreibungen, die Bedienschritte aufführen, sind chronologisch nummeriert. J Beschreibungen, die einen zusätzlichen Handlungsschritt erfordern, sind mit einem Pfeil gekennzeichnet. -
Seite 43: Einführung In Die Produktfamilie Wallbox Abl Pulsar
Einführung in die Produktfamilie Wallbox ABL Pulsar Die Ladegeräte Wallbox ABL Pulsar und Wallbox ABL Pulsar Pro sind die ideale Lösung für das effiziente Laden von Fahrzeugen im privaten Umfeld. Neben der einfachen mechanischen und elektrischen Installation sorgt insbeson- dere die Wallbox App für mobile Geräte (iOS, Android) für eine schnelle und einfache Inbetriebnahme. -
Seite 44: Erhältliches Zubehör
Für Transportschäden wird keine Haftung übernommen. Erhältliches Zubehör Für die Ladegeräte aus der Produktfamilie Wallbox ABL Pulsar ist folgendes Zubehör separat erhältlich: x Stele Eiffel Basic (Single oder Dual, nur Wallbox ABL Pulsar) Stele zur Montage von einem oder zwei Wallbox ABL Pulsar Ladegeräten... - Seite 45 Stele Eiffel Stele zur Montage von einem oder zwei* Ladegeräten Wallbox ABL Pulsar oder Wallbox ABL Pulsar Pro (über optionale Adapterplatte) x Steckerhalterung Typ 2 (im Lieferumfang der Wallbox ABL Pulsar enthalten) Kabelhalter mit Ladesteckeraufnahme Typ 2 zur Montage an einer Eiffel-Stele...
-
Seite 46: Empfohlenes Zubehör
Sie benötigen die folgenden Komponenten, um Ihr Ladegerät in Betrieb zu nehmen und die Kommunikation mit den optionalen Energiezählern einzurichten. x Mobiltelefon Mobiltelefon (iOS oder Android) zur Inbetriebnahme und Konfiguration über die Wallbox App & Portal x Ethernetkabel Unkonfektioniertes Ethernet-Kabel CAT5e S/FTP oder höher, Länge nach Bedarf, zur Kommunikation mit Energiezählern Einführung in die Produktfamilie Wallbox ABL Pulsar... -
Seite 47: Installation
Installation Die gesamte Installation der Ladegeräte Wallbox ABL Pulsar muss von einem qualifizierten Elektrofachunterneh- men durchgeführt werden. GEFAHR Gefahr durch elektrische Spannungen Der elektrische Anschluss und die Abnahme für den Betrieb muss von einer qualifizierten Elektrofachkraft durchgeführt werden, die aufgrund ihrer fachlichen Ausbildung und Erfahrung sowie der Kenntnis der einschlä- gigen Normen die beschriebenen Arbeitsschritte beurteilen, ausführen und etwaige Gefahren erkennen kann. -
Seite 48: Montage Der Wandplatte
4 Erden und Kurzschließen 5 Benachbarte, unter Spannung stehende Teile abdecken oder abschranken Sowohl die kabelgebundene ABL Pulsar als auch die ABL Pulsar Pro mit Steckdose werden mit einer Wandplatte montiert, die werksseitig an der Rückseite des Ladegeräts angebracht ist. - Seite 49 6 Montieren Sie die Wandplatte mit den drei mitgelie- ferten Senkkopfschrauben 6 × 50 mm. Ziehen Sie die Schrauben handfest an. Montage der ABL Pulsar Pro Wandplatte Gehen Sie wie folgt vor: 1 Legen Sie das Ladegerät auf die vordere Abdeckung und entfernen Sie die zwei Klebebänder auf der Rück- seite, um die Wandplatte von dem Ladegerät zu lösen.
-
Seite 50: Vorbereitung Und Befestigung Des Ladegeräts
Ratschen-Werkzeug/Schraubenschlüssel. Ziehen Sie die Schrauben handfest an. Vorbereitung und Befestigung des Ladegeräts Sowohl die kabelgebundene ABL Pulsar als auch die ABL Pulsar Pro mit Steckdose müssen für die Installation vor Ort vorbereitet werden. Montage des Ladegeräts ABL Pulsar auf der mitgelieferten Wandplatte Gehen Sie wie folgt vor: 1 Legen Sie das Ladegerät auf die Rückseite und... - Seite 51 7 Befestigen Sie das Ladegerät mit den zwei TX15 Senkkopfschrauben 3,5 × 8 mm an der Wandplatte. Torx 15 Montage des Ladegeräts ABL Pulsar Pro auf der mitgelieferten Wandplatte Gehen Sie wie folgt vor: 1 Abhängig von der gewünschten Zuleitung müssen Sie einen Einlass in das Ladegerät vorbereiten und die entsprechende Tülle mit einem Cutter...
-
Seite 52: Elektrischer Anschluss
3 Lösen Sie die zwei (2) werksseitig vorinstallier- ten Eckschrauben und heben Sie die Abdeckung vorsichtig ab. Torx 20 4 Ziehen Sie das Flachbandkabel vorsichtig von der Abdeckung ab, indem Sie die seitlichen Verriegelun- gen nach innen drücken, und legen Sie die Abde- ckung beiseite. - Seite 53 EV-Modelle, die diese Konfiguration unterstützen. ACHTUNG Einphasige Verkabelung des Ladegeräts Die dreiphasigen Ladegeräte ABL Pulsar und ABL Pulsar Pro können bei Bedarf auch einphasig oder zweipha- sig ohne Nullleiter installiert werden. GEFAHR Gefahr durch elektrische Spannungen Stellen Sie sicher, dass die maximale Spannung zwischen den Eingängen L und N weniger als 264 V beträgt.
-
Seite 54: Anschluss Einer Steuerleitung Gemäß Enwg §14 A
Anschluss einer Steuerleitung gemäß EnWG §14 A Sowohl die Wallbox ABL Pulsar als auch die Wallbox ABL Pulsar Pro sind über einen Anschlussklemmenblock für den Anschluss eines externen Steuerkabels vorbereitet, mit dem der örtliche Energieversorger bei Bedarf die Ladeleistung auf 6 A (4,2 kW) reduzieren kann. Es gelten folgende Anforderungen an die Steuerleitung: x Eindrähtiger Leiter, 0,5 bis 1,5 mm², Abisolierlänge: 9 mm... -
Seite 55: Einstellung Der Stromstärke
1 Bringen Sie den Stromwähler auf eine geeignete Einstellung. Position Stromstärke (A) HINWEIS Nur für Deutschland: Einschränkung für den 1-phasigen Anschluss der Wallbox ABL Pulsar Nach VDE-AR-N4100:2019-04 muss bei einer 1-phasigen Installation der maximale Strom auf einen Wert gleich oder kleiner 20 A eingestellt werden. ACHTUNG Reservierte Einstellungen Stellen Sie sicher, dass der Stromwähler nicht auf 0, 8 oder 9 steht: Diese Einstellungen sind reserviert. -
Seite 56: Schließen Der Wallbox Abl Pulsar Pro
4 Verschrauben Sie den Rahmen über die untere Halb- rundkopfschraube TX20 4 × 10 mm handfest in der Abdeckung. Die mechanische und elektrische Installation der Wallbox ABL Pulsar ist nun abgeschlossen. Schließen der Wallbox ABL Pulsar Pro Gehen Sie wie folgt vor: 1 Stecken Sie das Flachbandkabel wieder vorsichtig an der Abdeckung an und setzen Sie die Abdeckung auf den Rahmen des Ladegeräts. -
Seite 57: Installation Des Mit Der Wallbox Abl Pulsar Gelieferten Steckerhalters Typ 2
Installation des mit der Wallbox ABL Pulsar gelieferten Steckerhalters Typ 2 Gehen Sie wie folgt vor: 1 Setzen Sie den Steckerhalter Typ 2 in einer geeigne- ten Entfernung zum Ladegerät an der Wand an und markieren Sie die zwei Montagepunkte. x Die empfohlene Montagefläche sollte 20 × 20 cm betragen. -
Seite 58: Registrierung Ihres Ladegeräts
Registrierung Ihres Ladegeräts Gehen Sie wie folgt vor: 1 Laden Sie die Wallbox App herunter und erstellen Sie ein Konto. J Folgen Sie den Anweisungen auf dem Bildschirm. 2 Fügen Sie Ihr Ladegerät Ihrem Account hinzu, indem Sie den QR-Code auf dem Typenschild auf der Gehäuseseite des Ladegeräts mit der Wallbox App... -
Seite 59: Erweiterte Konfigurationsmöglichkeiten
ABL Pulsar Solar Bundle, ABL Pulsar Dienstwagen Bundle, Energy Meter 250 A Kit: Elektrischer Anschluss Einrichten und Konfigurieren einer Ladegruppe Zum Aufbau größerer Ladeparks können bis zu 100 Ladegeräte (sowohl Wallbox ABL Pulsar als auch Wallbox ABL Pulsar Pro) als Ladegruppe über eine serielle Modbus-Kabelverbindung betrieben werden. Während das erste und das letzte Ladegerät in der Kette unterschiedlich konfiguriert werden, sind alle anderen Ladegeräte in der Lade-... - Seite 60 HINWEIS Modbus-Verkabelung zwischen den Ladegeräten in der Ladegruppe x Die Kontakte des Anschlussklemmenblocks COM2 auf der Hauptplatine in jedem Ladegerät dienen für die Modbus-Verkabelung. x Verwenden Sie ein (1) verdrilltes Adernpaar für den Anschluss an den Kontakten D- und D+ und eine weitere Ader für den Kontakt GND des Anschlussklemmenblocks COM2.
-
Seite 61: Elektrischer Anschluss Des Energy Meter Pulsar
Mix aus Solar- und Netzstrom zu laden (PV-Überschussladung). Wenn Sie bereits eine Wallbox ABL Pulsar oder Wallbox ABL Pulsar Pro besitzen, können Sie das Energy Meter Pulsar auch nachträglich erwerben. Im Folgenden wird der elektrische Anschluss für die beiden Varianten ABL Pulsar und ABL Pulsar Pro am Beispiel der Wallbox ABL Pulsar beschrieben. - Seite 62 HINWEIS Modbus-Verkabelung zwischen dem Energy Meter Pulsar und dem Ladegerät Für die Verkabelung der Modbus-Schnittstellen des Energy Meter Pulsar und des Ladegeräts werden geschirmte Netzwerkkabel (S/FTP, CAT 5e oder höher) empfohlen. x Verwenden Sie ein verdrilltes Adernpaar und ein zusätzliches Kabel, um die Kontakte des Anschlussklem- menblocks P204COM1 im Ladegerät mit den Klemmen des Modbus-Anschlusses des Energy Meter Pulsar zu verbinden.
- Seite 63 Modbus-Anschlusses über eine Kabelbrücke. J Schließen Sie drei Adern des Netzwerkkabels an den Klemmen 8 (B+), 9 (A-) und 10 (GND) des EM340 Modbus-Anschlusses an. Modbus-Anschluss Wallbox ABL Pulsar Zähler Klemme 2 (GND) Klemme 10 (GND) Klemme 7 (T) Klemme 3 (D-)
-
Seite 64: Elektrischer Anschluss Des Mid Meter Pulsar
Solarladen und das Lastmanagement vornehmen. Elektrischer Anschluss des MID Meter Pulsar Das Wallbox ABL Pulsar Dienstwagen Bundle kombiniert die Wallbox ABL Pulsar mit dem MID Meter Pulsar und bietet Dienstwagenfahrern die Möglichkeit, die verbrauchte Energiemenge MID-konform zu erfassen und für die Abrechnung mit dem Arbeitgeber zu exportieren. -
Seite 65: Kombination Aus Energy Meter Pulsar Und Mid Meter Pulsar
Anschlussplan für das MID Meter Pulsar Kombination aus Energy Meter Pulsar und MID Meter Pulsar Bei Bedarf können Sie das Wallbox ABL Pulsar Solar Bundle mit dem Wallbox ABL Pulsar Dienstwagen Bund- le kombinieren, um ein dynamisches Lastmanagement einzurichten und/oder die Energie aus Ihrer Solaranlage zum Laden Ihres Fahrzeugs zu nutzen und die verbrauchte Energiemenge auch Ihrem Arbeitgeber MID-konform in Rechnung zu stellen. -
Seite 66: Elektrischer Anschluss Des Energy Meter 250 A Kit
Messungen von bis zu 250 A pro Phase ermöglichen: Damit sorgt es für maximale Ladeleistung unter Berücksichtigung der Stromobergrenze und schützt den Hausanschluss vor Überlastung. Eine PV-Anlage kann auch über einen Solarladebetrieb integriert werden. Bei Bedarf kann das Energy Meter 250 A Kit mit dem Wallbox ABL Pulsar Dienstwagen Bundle kombiniert werden. - Seite 67 Gehen Sie wie folgt vor: 1 Installieren Sie den Energiezähler aus dem Kit im Hausstromverteilerkasten. EM330 2 Lokalisieren Sie die drei Phasen (L1, L2 & L3) der Hausanschlussleitung und schließen Sie den Ener- giezähler über speziell abgesicherte Kabelabgriffe (F = 315 mA) an. EM330 Zuleitungs- Anschlussklemme...
- Seite 68 Anschlussklemmenblocks P204COM1 im Ladegerät Zähleran- Klemme schlussklem- Aderfarbe* Ladegerät 11 (B+) orange-weiß 12 (A-) orange 13 (GND) blau * Empfehlung Schließen Sie die Anlage an das Stromnetz an und richten Sie das Lastmanagement über die Wallbox App ein. 66 Erweiterte Konfigurationsmöglichkeiten...
-
Seite 69: Konfiguration Des Ladegeräts
Ladeleistung bedarfsgerecht zugewiesen werden. Dynamisches Lastma- nagement wird für die folgenden Betriebsarten empfohlen: x Anpassung der Ladeleistung eines einzelnen Wallbox ABL Pulsar (Pro) Ladegeräts an den Stromverbrauch im Haushalt x Verteilung der Ladeleistung innerhalb einer Ladegruppe in Abhängigkeit vom maximal verfügbaren Strom... -
Seite 70: Einrichten Des Solarladebetriebs
Energy Meter Pulsar oder Energy Meter 250 A Kit herstellen. Überprüfen Sie in diesem Fall die korrekte Verkabe- lung zwischen dem primären Ladegerät und dem Energiezähler. Einrichten des Solarladebetriebs Mit dem Wallbox ABL Pulsar Solar Bundle können Sie die überschüssige Energie Ihrer Solaranlage nutzen, um Ihr Fahrzeug zu laden. HINWEIS Solarladebetrieb mit einem einzigen Ladegerät... - Seite 71 2 Tippen Sie auf Configuration > Energy features > Solar Charging. J Aktivieren Sie die Option Solar Charging. 3 Tippen Sie auf den Pfeil neben dem Eintrag Active phases. J Wählen Sie die Option 3-phase charging oder 1-phase charging. HINWEIS Phasenwahl für den Solarladebetrieb x Wenn Sie die Option 3-phase charging wählen, muss der Überschuss entweder 6 A (Eco mode) oder 18 A (Full green) betragen, um die Energie der PV-Anlage zum Laden nutzen zu können.
-
Seite 72: Einrichten Einer Mid-Konformen Energiemessung
Einrichten einer MID-konformen Energiemessung Mit dem MID-Energiezähler aus dem Wallbox ABL Pulsar Dienstwagen Bundle können Sie die Energiemengen aller Ladevorgänge MID-konform erfassen und für die Abrechnung mit Ihrem Arbeitgeber exportieren. Gehen Sie wie folgt vor: 1 Verbinden Sie Ihr Mobilgerät über Bluetooth mit dem Ladegerät und starten Sie die Wallbox App. -
Seite 73: Anhang
100000447 100000690 PLP3-0-2-3-9-AB2 PLP3-0-2-4-9-AB2 Herstellernummer PPR2-W-2-4-A-AB2 PLP4-0-2-3-A-AB2 PLP4-0-2-4-A-AB2 Bauart Wallbox ABL Pulsar Wallbox ABL Pulsar Pro Nennspannung 230 / 400 V Netzfrequenz 50 / 60 Hz 16 A, konfigurierbar von Stromstärke 32 A, konfigurierbar von 6 A bis Nennstrom 6 A bis Nennstrom Maximale Ladeleistung 1 × 11 kW (3 ph) 1 ×... -
Seite 74: Warenzeichen
Name von den Rechten Dritter frei ist. Copyright und rechtlicher Hinweis Copyright © 2025 Version Wallbox ABL Pulsar Family DE a , Version: 17.12.25 Alle Rechte vorbehalten. Alle Informationen in dieser Anleitung können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung seitens des Herstellers dar. -
Seite 75: Maßzeichnung
Maßzeichnung Wallbox ABL Pulsar 11 / 22 kW 99 mm 198 mm 99 mm 198 mm Wallbox ABL Pulsar Pro 22 kW 142,5 mm 204,3 mm 142,5 mm 204,3 mm Maßzeichnung ... - Seite 76 ...
- Seite 77 ...
- Seite 78 ABL GmbH Wallbox Chargers S.L.U. Albert-Büttner-Straße 11 · D-91207 Lauf / Pegnitz Carrer del Foc, 68 · 08308 Barcelona Germany Spain www.ablmobility.de www.wallbox.com...
