12
Montageanleitung
SOMFY Garagentor-Antrieb AXORN 100

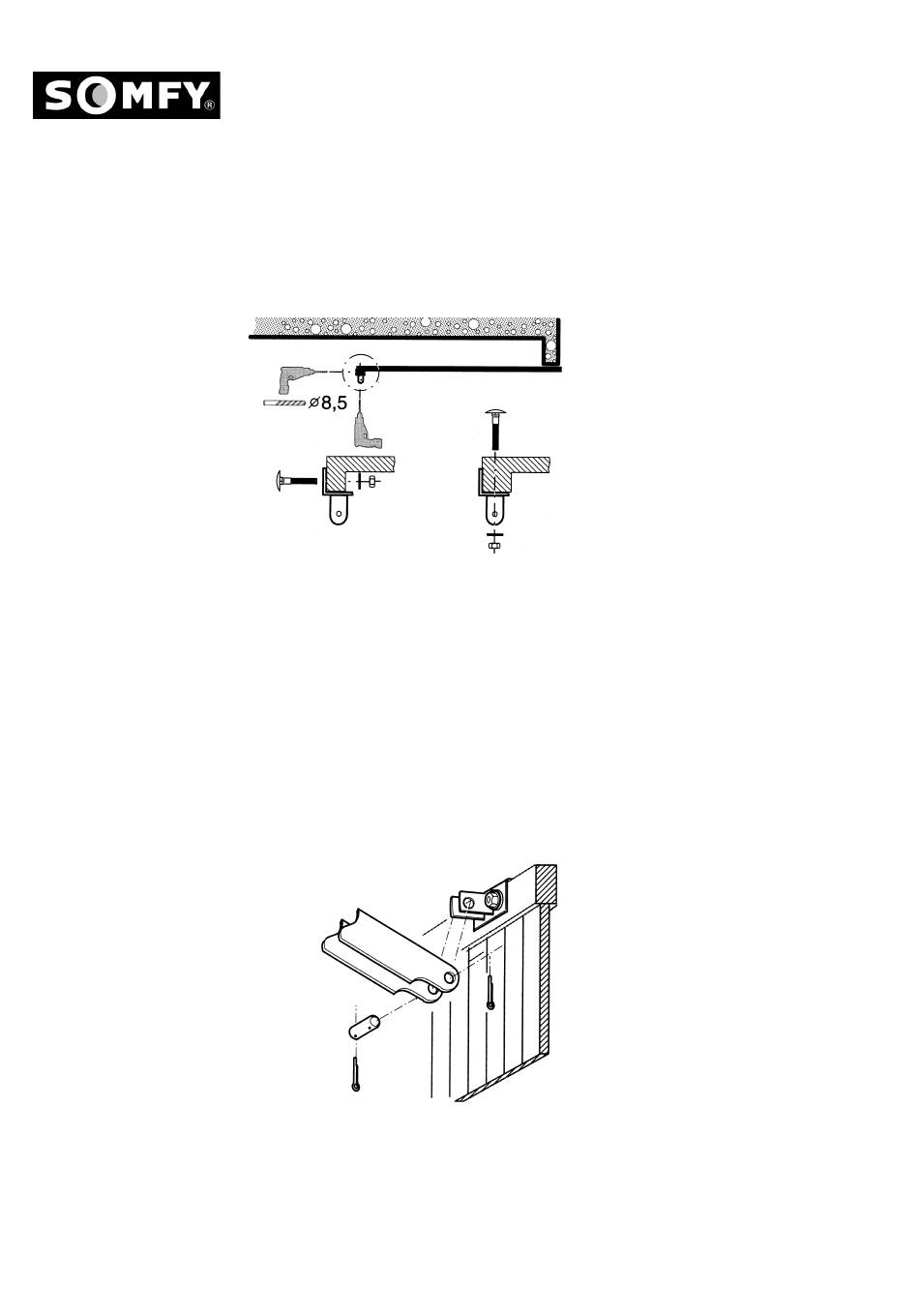

Befestigungswinkel an Toroberkante befestigen
➔ Je nach Garagentor muß die Schraube des Befestigungswinkels von außen oder
von oben an das Tor angebracht werden.
➔ Benützen Sie den Befestigungswinkel als Schablone und zeichnen Sie die
Bohrungen an. Bohren Sie die Löcher mit einem 8,5 mm Bohrer.
➔ Schrauben Sie den Befestigungswinkel mit den beiden Schlossschrauben, den
großen Unterlegscheiben und den M8 Muttern am Garagentor fest.
➔ Schließen Sie das Garagentor.
Antrieb mit Torblatt verbinden
➔ Schieben Sie den Laufwagen zum Torblatt und verbinden Sie den Führungsarm und
Haltewinkel mit dem Bolzen.
➔ Sichern Sie den Bolzen mit den zwei Splinten. Splinte aus Sicherheitsgründen nur
einmal verwenden.
➔ Den Arretierhebel der Notentriegelung zurückdrücken, bis dieser wieder einrastet.
