3.3

Wirkungsweise

3.3.1 Anwärmzeit
Die Anwärmzeit des Gerätes beträgt 3 min. Während dieser Zeit
ist keine Messung möglich.
Im Eingabemodus (siehe Kapitel 5) wird die Anwärmzeit nicht
abgewartet. Bei Messungen in diesem Modus ist daher die
Nullpunktdrift zu beachten.
3.3.2 Drift Korrektur
15 Minuten nachdem eine Messung gestartet wurde, führt das
Messgerät selbstständig einen Systemcheck mit Umgebungsluft
durch. Wenn gerade eine Messung durchgeführt wird, ver-
schiebt sich der Systemcheck bis zum Ende der Messung.
3.3.3 Systemcheck CAL
Zum Systemcheck schaltet das Messgerät ein Magnetventil auf
Umgebungsluft um. Für 30 Sekunden wird mit Nullgas gespült.
Die angesaugte Umgebungsluft wird durch ein Aktivkohlefilter
von Kohlenwasserstoffen gereinigt.
Die Drift der Sauerstoffmessung und die Nullpunkte der HC, CO
und CO -Messung werden überwacht und nachjustiert.
2
3.3.4 Luftzahlmessung
Aus den gemessenen Konzentrationen von HC, CO, CO
Sauerstoff berechnet das Messgerät die Luftzahl Lambda. Eine
genaue Sauerstoffmessung ist für die Lambdaberechnung wich-
tig. Wenn diese aktiv ist, wird die Anzeige für die Öltemperatur auf
Lambda umgeschaltet, sobald eine CO
als 2 % gemessen wird.
3.3.5 Korrigierte CO-Konzentration (CO
Aus der Konzentration von CO und CO
rät bei Bedarf die wahre CO-Konzentration (CO
ETT 8.55:
Undichtigkeiten des Auspuffsystemes werden dabei berücksich-
tigt. Die korrigierte CO-Konzentration wird nur auf dem Mess-
protokoll ausgedruckt und, falls keine Drehzahl gemessen wird,
in der digitalen Anzeige (12) angezeigt.
3.3.6 Sauerstoffmessung
Das Abgasmessgerät ist mit einem O
stet. Der Geber wird an der Rückwand des Gerätes an der dafür
vorgesehenen Stelle (53) eingeschraubt.
Die Sauerstoffmessung wird automatisch mit dem Luftsauer-
stoff von 20,9 % Vol. abgeglichen. Sie ist abschaltbar (siehe
Kapitel 5.3.6).
Der O -Messwertgeber ist ein Verschleißteil.
2
8
und
2
-Konzentration größer
2
)
vrai
berechnet das Messge-
2
).
vrai
-Messwertgeber ausgerü-
2
3.4

Erstinbetriebnahme

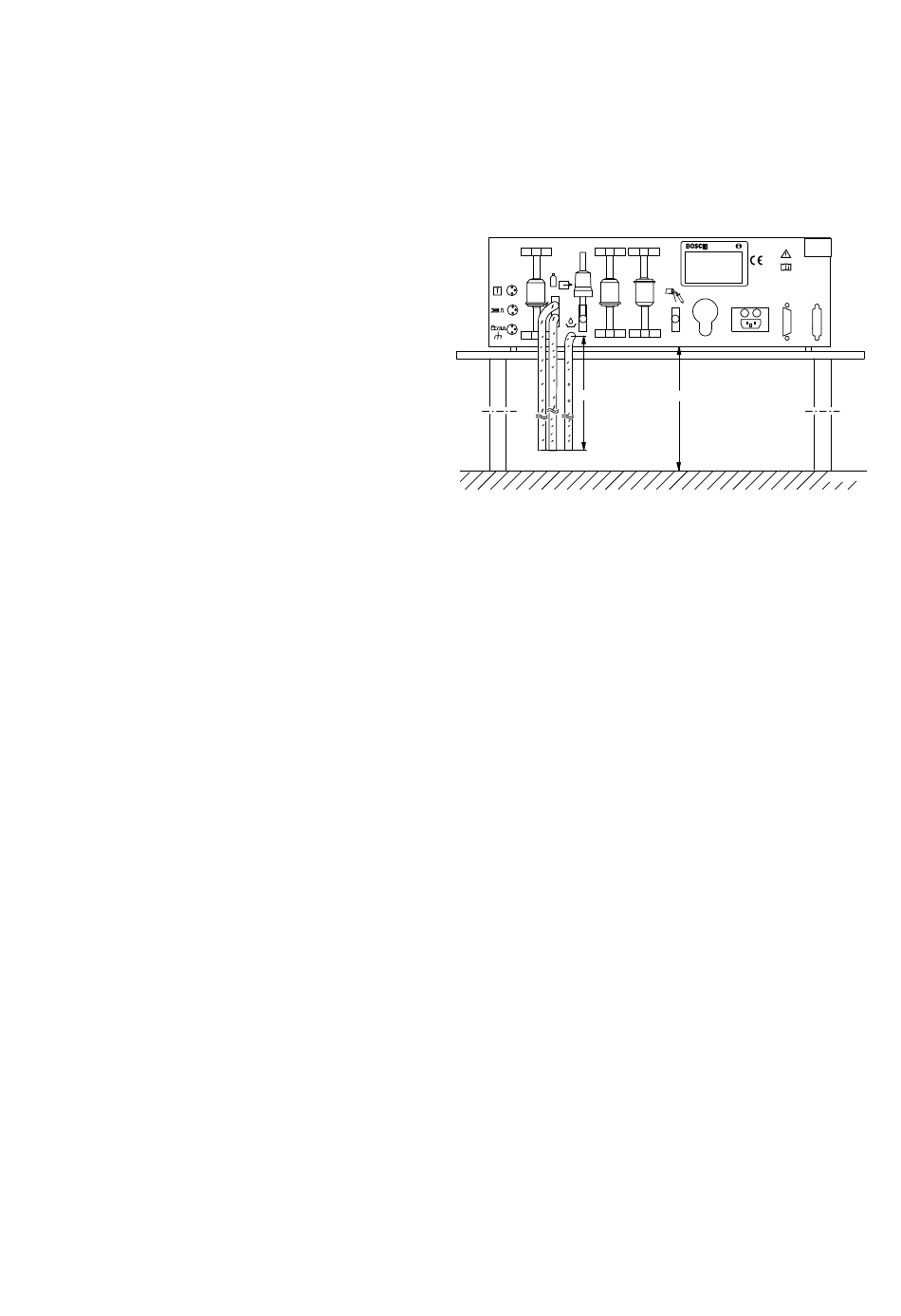

! Aufstellhöhe 250 mm min.
Länge der Auslaufschläuche 300 mm min.
i Nur so ist der kontinuierliche Kondensatabfluss gewährlei-
stet, wird die Messgenauigkeit eingehalten und ist das Mess-
system ausreichend vor Verschmutzung geschützt.
GF4 AF1 GF3
cal
1
> 300 mm
Anschlussplan siehe Bild 3.
– Abgasentnahmesonde über 30 cm Viton Schlauch (37) mit
Vorfilter (36) verbinden.
– Entnahmeschlauch (35) an Vorfilter anschließen.
– Entnahmeschlauch an Gaseingang (34) des Messgerätes an-
schließen.
! 3 PVC-Schläuche, 70 cm lang (39/40/41) an Gasausgänge
anschließen. Die Schläuche in ein offenes Gefäß für Konden-
satwasser leiten.
! Spannungsangaben auf dem Typenschild beachten!
Die Umstellung auf eine andere Netzspannung muss durch
den Bosch-Kundendienst erfolgen.
– Das Abgasmessgerät an einer vorschriftsmäßig geerdeten
Schutzkontaktsteckdose mit der beiliegenden Netzanschluss-
leitung anschließen.
3.5

Anschluss an Testsystem

Die Messwerte des Abgasmessgerätes können automatisch an
das Testsystem übertragen werden. Dazu muss das Abgasmess-
gerät über die serielle Schnittstelle (56) mit dem Testsystem
verbunden werden. Die Parametrierung erfolgt über „Eingabemo-
dus" (siehe Kapitel 5.3.13 und 5.3.14).
GF2
O
2
COM 2 COM 1
> 250 mm
