2.Brennerschlauchpaket

QINEO - STEP
Der MSG-Brenner bzw. das Schlauchpaket müssen für den
Schweißeinsatz vorbereitet werden.
Zu diesem Zweck führen Sie die Innenspirale (Stahl oder
Kunststoff) in den Drahtkanal des Brennerschlauchpaketes
ein. Das vordere Ende der Innenspirale endet ca.1 cm hinter
dem Düsenstock, sodass es zwischen Stromkontaktrohr und
der Innenspirale keinen direkten Kontakt gibt. Das hintere
Ende der Innenspirale wird mit Hilfe des Klemmstückes und
der Überwurfmutter fest mit dem Brennerschlauch-paket
verbunden.
Das Arretieren der Innenspirale im Schlauchpaket ist
Voraussetzung für eine störungsfreie Drahtförderung!

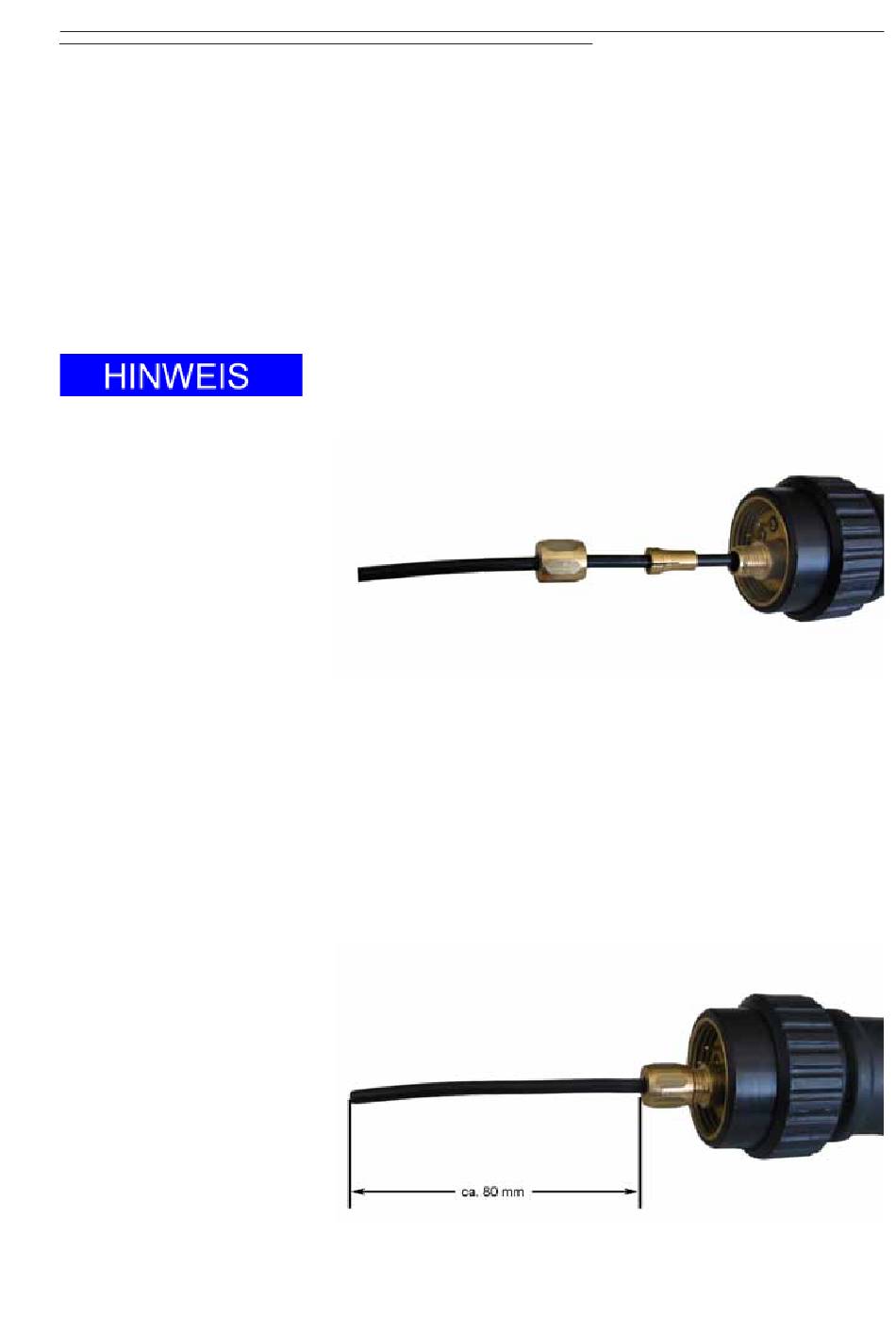

Abb. 1, Tefloninnenspirale, Klemmstück und Überwurfmutter
Die Länge der Innenspirale an der Anschlussseite beträgt
ca. 80 mm von der Stirnfläche der Überwurfmutter
gemessen, siehe Abb.2. Die genaue Länge muss in der
Praxis den tatsächlichen
werden. Die Innenspirale darf auf keinen Fall die
Antriebsrollen berühren bzw. auf den Rollen aufliegen, da
sonst keine kontinuierliche Drahtförderung möglich ist.
Abb. 2, Tefloninnenspirale fertig montiert
Gegebenheiten angepasst
