1.6 Synergiebetrieb

Im Synergiebetrieb
Spannungsanzeige
Spannungs-Istwert
Leistungs-Istwert
Feinabgleich
Voranzeige Blechstärke
QINEO - STEP
Im Synergiebetrieb müssen Sie nur die einzelnen Stufen der
Stufenschalter vorwählen, der entsprechende Drahtvorschub
wird vom Prozessor der Stromquelle an Hand der Kennlinie
automatisch ermittelt und eingestellt.
Wählen Sie eine
(Kennlinienauswahl) erscheint die Meldung ERR 01.
Haben Sie aufgrund der Schalterstellung der Stufenschalter
einen Wert außerhalb der vorhandenen Kennlinie angewählt
erscheint die Meldung ERR 02.
V V
kw kw
o o o o o o
mm mm

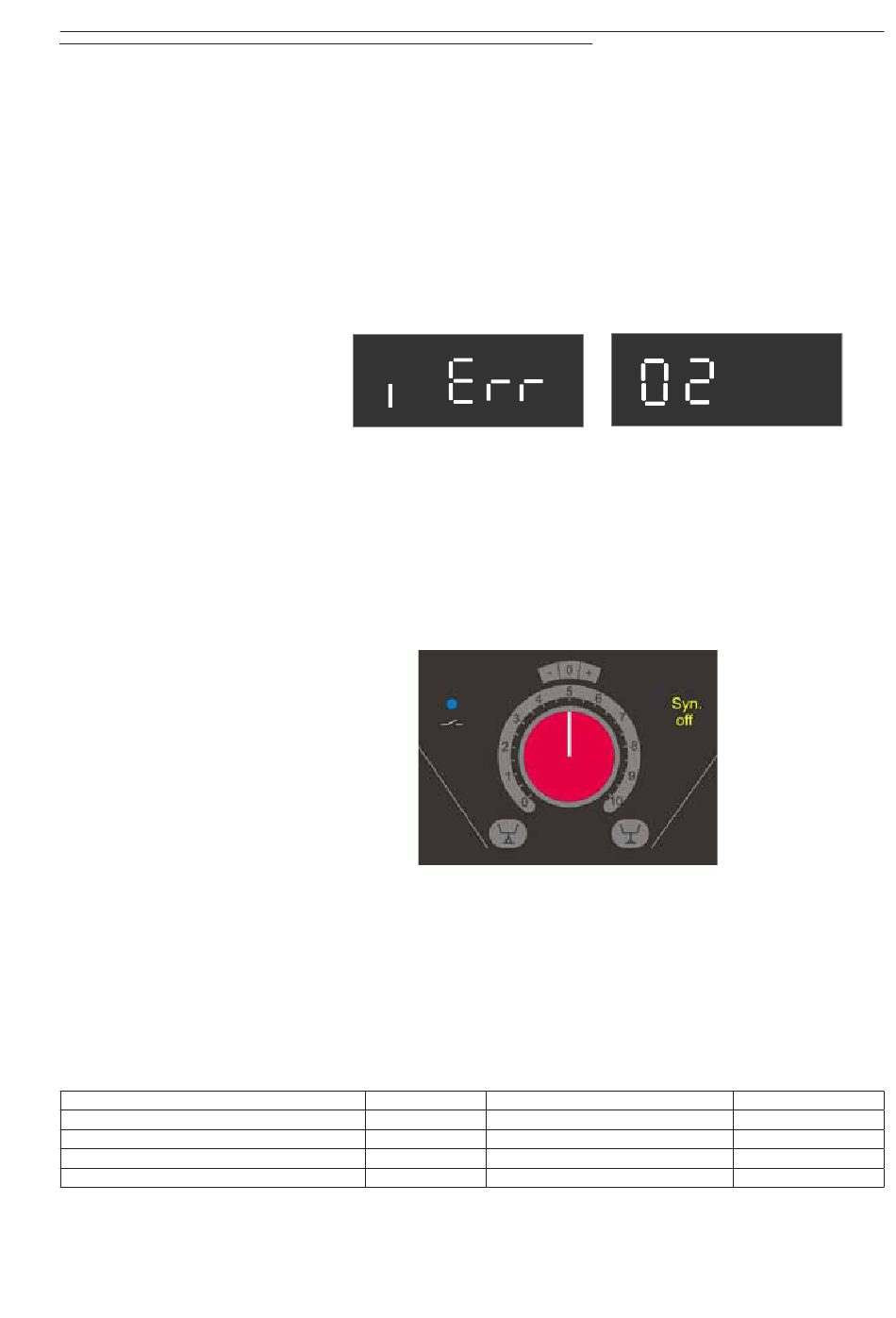

Abb.10, Display mit Err- Meldung
Im Programmiermodus werden an den Displays keine
absoluten Zahlenwerte angezeigt, sondern nur Korrekturwerte.
Alle Parameter kommen aus der Kennlinie.
Die Korrektur erfolgt mit dem Poti unterhalb der Displays
(Stellung - „0" + ), siehe Abb.11
Abb.11, Poti für Parameterkorrektur
Der nachfolgenden Tabelle können Sie die verschiedenen
Darstellungen entnehmen.
Symbol Stromanzeige
V
Strom-Istwert
kW Strom-Istwert
o|o Voranzeige Strom
mm
Voranzeige Strom
Bedienung und Anwendung
nichtvorhandene Kennlinie an
A A
A A
set set
Sec Sec
Hold Hold
Symbol
A
A
ASet
ASet
