8. Kabel der Spannungsversorgung und Potentiometerkabel anklemmen.
9. Obere Achsen befestigen. Führen sie hierfür folgende Schritte aus:
• Gerät ans Stromnetz nehmen und einschalten.
• Serviceebene aktivieren und im Funktionstest betreffenden Hubzylinder bewegen, so
dass die Achsdurchführung des Zylinderkopfes und des Schwenkhebels übereinander
liegen. Die Aktivierung der Serviceebene ist im Technischen Handbuch beschrieben.
Es ist wichtig, diesen Vorgang im Funktionstest durchzuführen!
Wird der Deckelhubzylinder in der Bedienebene angesteuert, so fährt dieser
automatisch bis zu seiner Endposition auf!
Achtung – Verletzungs- und Beschädigungsgefahr !

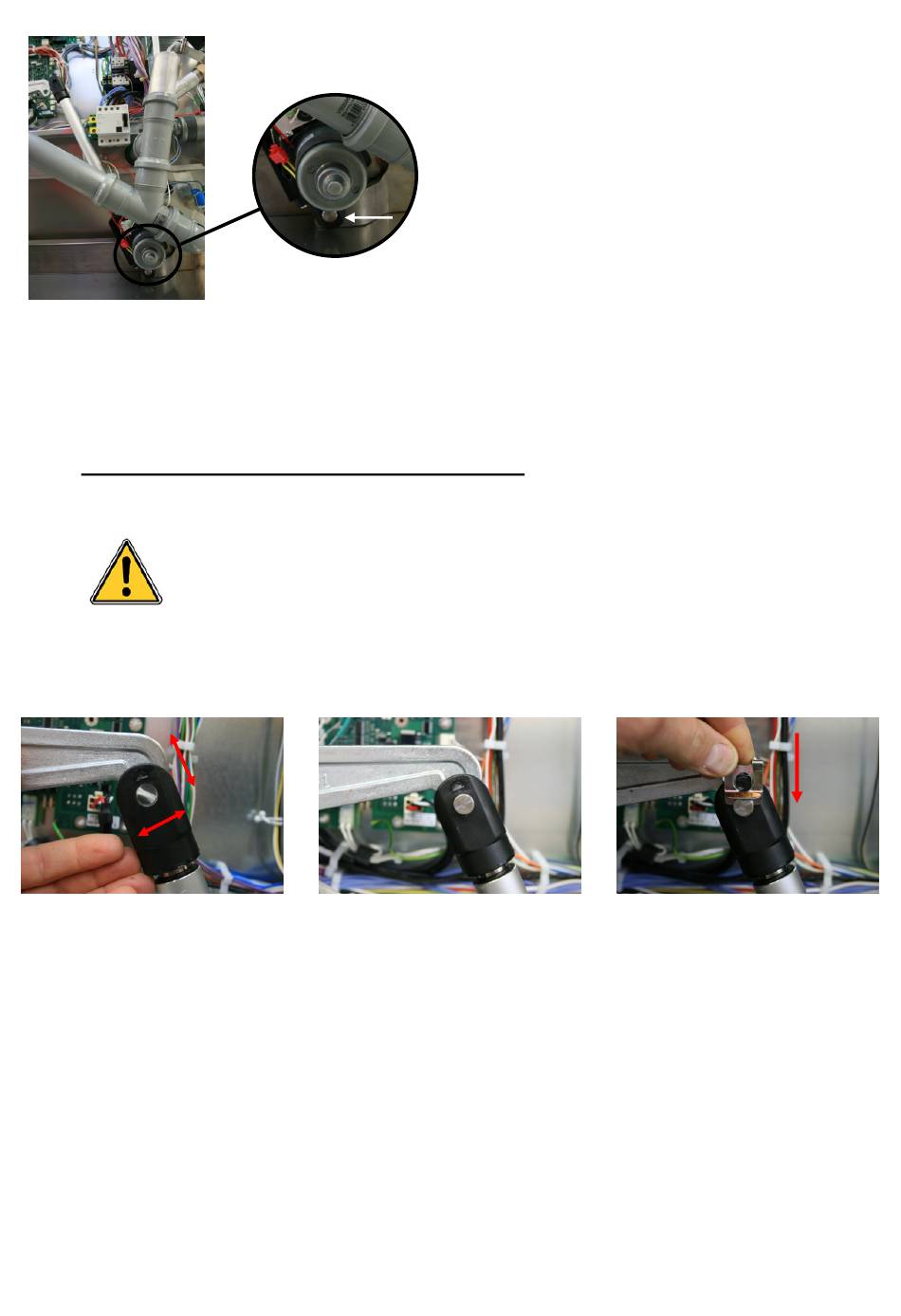

Achsdurchführung des Zylinderkopfes und des Schwenkhebels übereinander bringen, obere
Achse von hinten einbringen und Sicherungsclip einsetzen.
10. Mit Hilfe des Bedienermenüs eine komplette Hebe- und Senkbewegung des Hubzylinders
durchführen, so dass die 0° Position gesetzt wird.
11. Montieren sie die verschiedenen Verkleidungsteile.
12. Testen sie die Funktion des Gerätes.
• Bei vollständig abgesenktem Tiegel muss eine komplette Deckelbewegung durchgeführt
werden.
• Bei vollständig offenem Deckel muss eine komplette Tiegelbewegung durchgeführt
werden.
• Tiegel unten und Deckel oben: Tiegelbefüllung mittels Variodose überprüfen.
Mit freundlichen Grüßen,
RATIONAL Service Team
VMI_1208_de_Montage der Tiegel oder Deckel Hubzylinder_V2.docx / Lov
7.
Neuen Hubzylinder einbauen, untere Achse wieder
anbringen und Sicherungsclip einsetzen.
Seite 2 von 2
