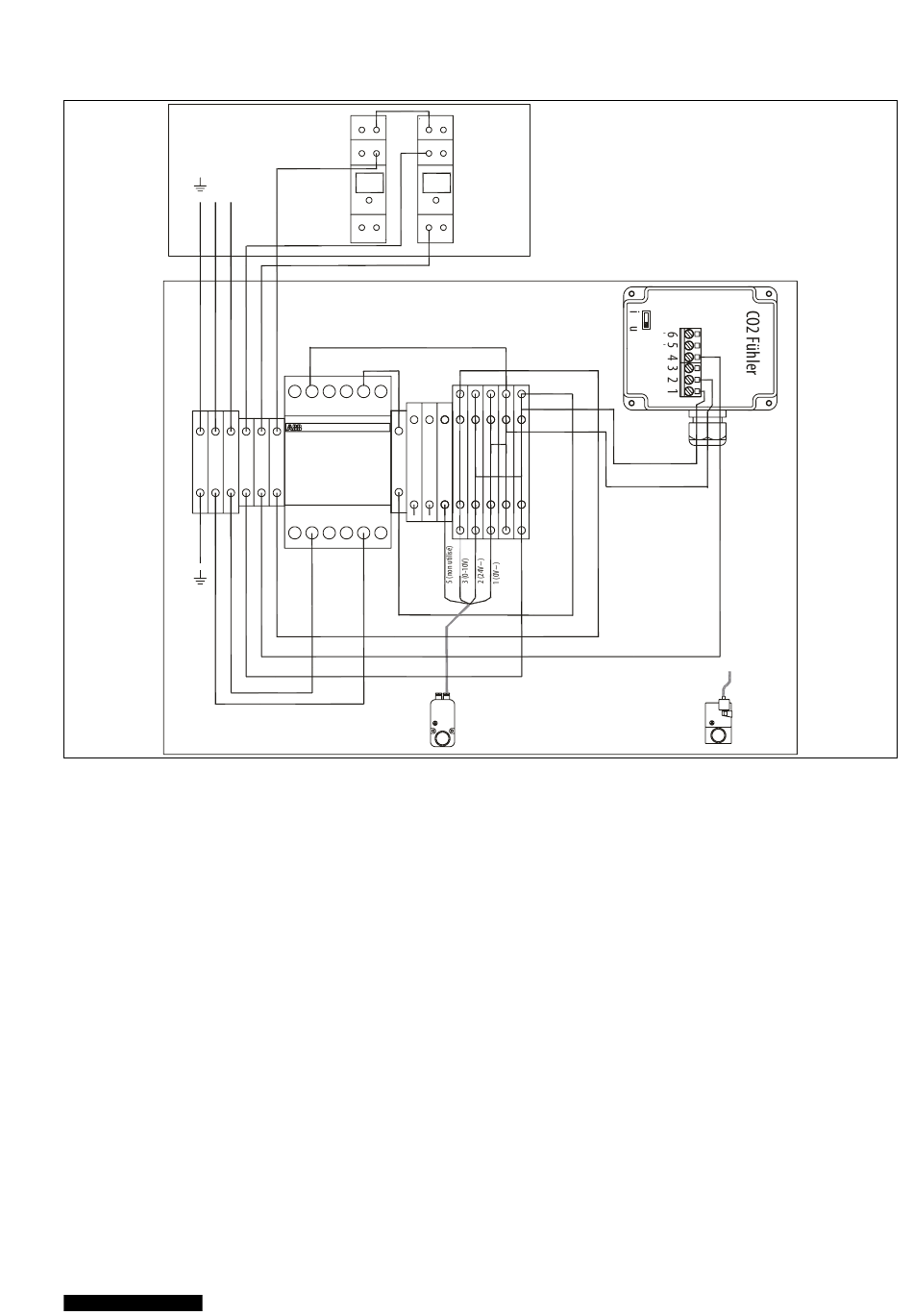

Elektrischer Anschluss
Die MIB Mischkammer ist intern im Auslieferungszustand komplett verdrahtet und eingestellt.
Es muss nur die Verbindung zumischen dem RHE Gerät und der MIB hergestellt werden.
RHE Regelung
230 V
N L
F1 F2
DEUTSCH
21 11
com
24 14
no
KM1
Zuluft-
ventilator
EIN
nc
22 12
Anschlüsse MIB-Mischkammer
8
11
24 V
TM40/24
F3
24VCO2 Com
5
230 V
2
5
4
21
11
com
24
14
Freie
no
Nachtkühlung
KM4
EIN
(Zuluftklappe
nc
auf)
22 12
1
2
5
5
Com
24V
0V
0V
24V
Modulierender
Oder
Stellantrieb
24 V /0-10V
76/100
CO2
Gnd
Gnd
+V
1
2
4
Modulierender
Stellantrieb mit
Federrücklauf
24 V /0-10VR
NT-51897204-RHE-AL-210310
