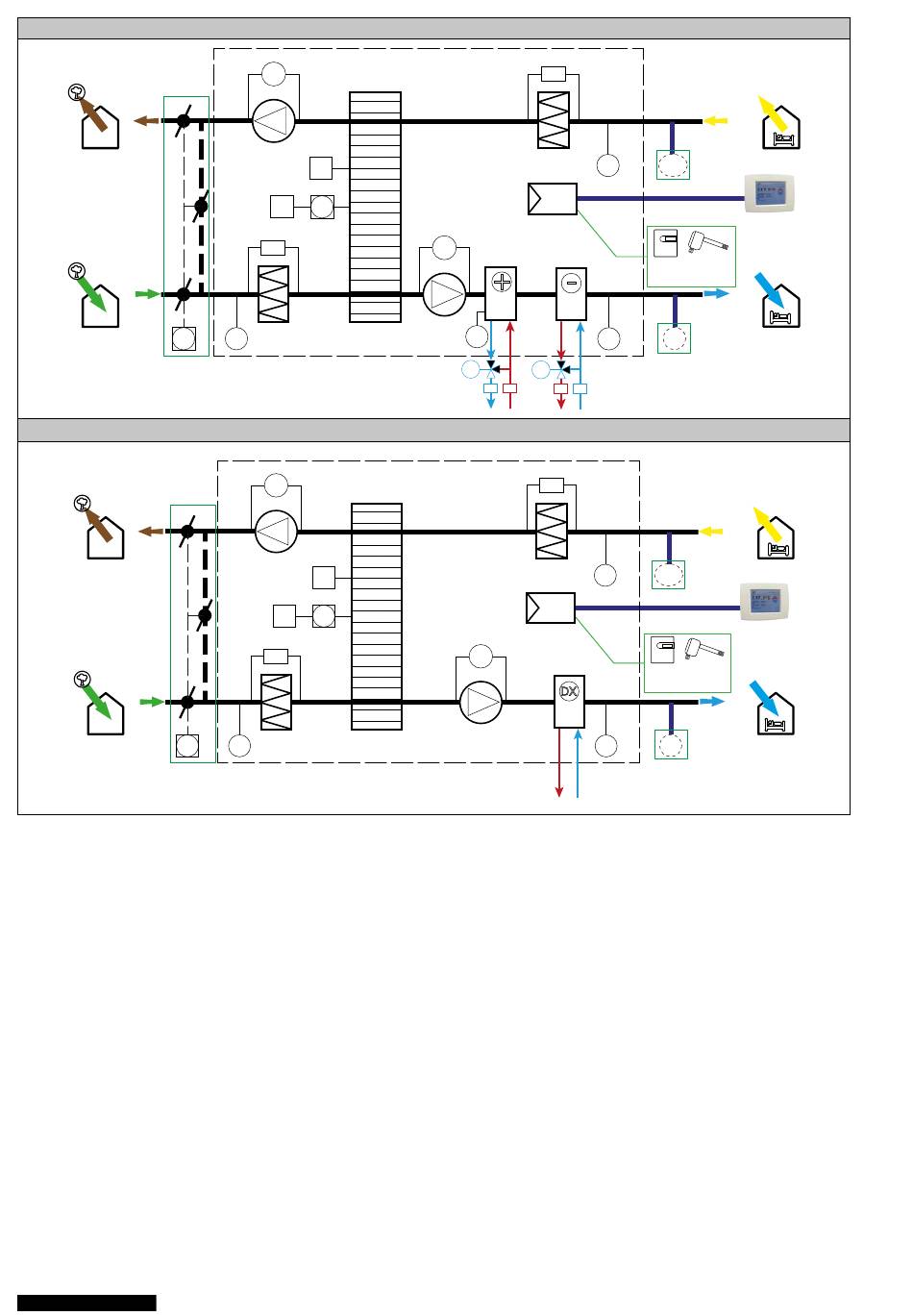

S&P RHE Serie Handbuch Seite 53

Zubehör
M5
Zubehör
M5
M1 Zuluftventilator
M2 Fortluftventilator
M4 Motor für Wärmetauscher
M5 Motor für Verschlussklappen
/ Umluft
(Zubehör)
M6 Drei-Wege-Motorventil
+ (Zubehör)
M7
S1 Zulufttemperatursensor
S3 Ablufttemperatursensor
S4 Außenlufttemperatur sensor
DEUTSCH
RHE DC/DF Modelle 6000 bis 15000
DP4
M2
Pr4
CF4
M4
DP1
HR-R
S4 FI 1
DP4
M2
Pr4
CF4 M4
DP1
HR-R
FI 1
S4
SENSOR Luftqualitäts-/Zustandssensor
HR-R Rotationswärmetauscher
Pr4 Tachometer (Wärmetauscher)
CF4
FI-1
FI-2
DP1 Filterüberwachung Außenluft
DP2 Filterüberwachung Abluft
DP2
FI 2
R
DP3
M1
Bat1
Bat3
Pr10
A
A
M6 M7
B
B
AB AB
RL VL RL VL
RHE DX
DP2
FI 2
R
DP3
DX
M1
Bat4
B
(Zubehör)
Frequenzumrichter
(Sorptions WT)
Außenluftfilter
Abluftfilter
53/100
S3
Sensor
Zubehör
Zubehör
SENSOR 0 - 10 V für VAV
(Variabler Volumenstrom)
S1
DP5
Zubehör
S3
Sensor
Zubehör
Zubehör
ETD
SENSOR 0 - 10 V für VAV
(Variabler Volumenstrom)
S1
DP5
Zubehör
DP4 Laufüberwachung
Fortluftventilator
DP5 Drucksensor (Zubehör)
Pr-10 Frostschutzsensor
Pr1/Pr2 Sicherheitsthermostate
[manuell/autom.]
Bat1 Wasserregister
[DC/DFR-Modelle]
Bat3 Kühlregister
[DF]
Bat4 Direktverdampfer
[DX-Modelle]
Nicht vom RHE geregelt
R Regelung "CORRIGO E28"
NT-51897204-RHE-AL-210310
ETD
