Bei der Baugröße RHE 15000 erfolgt die Einstellung des K-Koeffizienten und des Gebläsedrucksensors anders
als die verwendete zur Messung des Drucks im Kanal (COP). Genauer gesagt hat der Kanal einen kleineren
Maßstab als der für Lüfter verwendete Drucksensor.

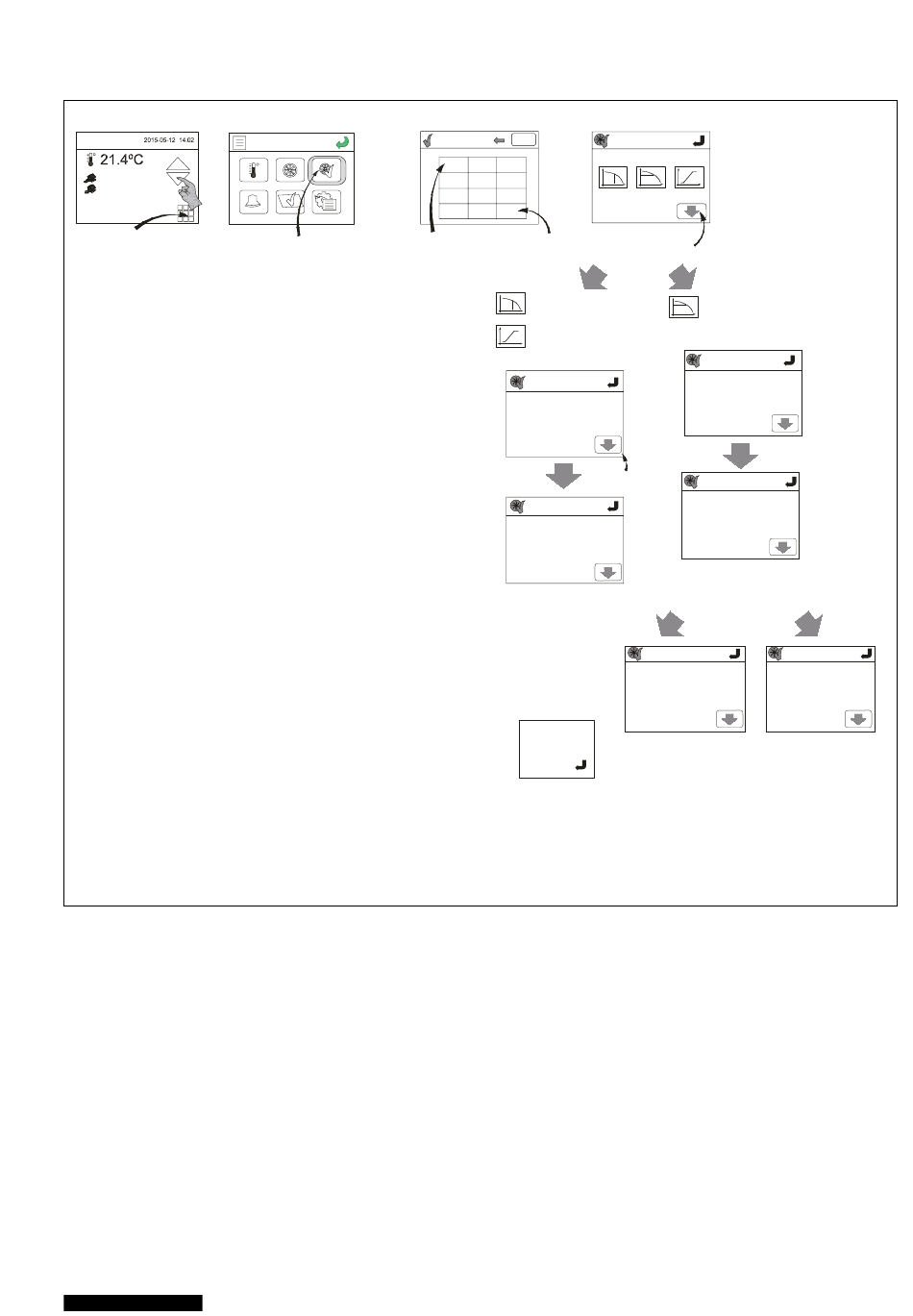

Hauptbildschirm
25 00 m3 /h
25 00 m3 /h
Betrieb : Ein
Zum Menü
DEUTSCH
Menü Ansicht : Passwort Eingabe
Menü
Zu Einstellungen PIN CODE: 1111
Einstellungen :
Pin.- CODE eingeben :
Cancel
1111
1 2 3
4 5 6
7 8 9 CAV
. O K
0
Bei CAV oder VAV
CAV
VAV
Volumentransmitter
K-constant : 335
Pressure range: 3000 Pa
Min signal: 0.5 V
Max signal: 4.5 V
Einstellungen
Zuluftventilator
P band: 25000 m3/h
I time: 20 s
Fortluftventilator
P band: 25000 m3/h
I time : 20 s
Um das Menü
zurückzukehren,
drücken Sie
74/100
Einstellungen
Be- und Entlüftungsbetrieb
COP VAV
Bei COP
COP
Volumentransmitter
K-constant : 335
Pressure range: 3000 Pa
Min signal: 0.5 V
Max signal: 4.5 V
COP Sensor
Messbereich: 800 Pa
Min signal: 0.5 V
Max signal: 4.5 V
Stellen Sie hier die Eigenschaften
der Kanaldrucksensors ein
Settings
Zuluftventilator Zuluftventilator
P band: 800 Pa P band: 25000 m3/h
I time: 20 s I time: 20 s
Fortluftventilator Fortluftventilator
P band: 25000 m3/h P band: 800 Pa
I time: 20 s I time: 20 s
Eingabe bei Drucksensor Eingabe bei Drucksensor
im Zuluftkanal. im Fortluftkanal.
