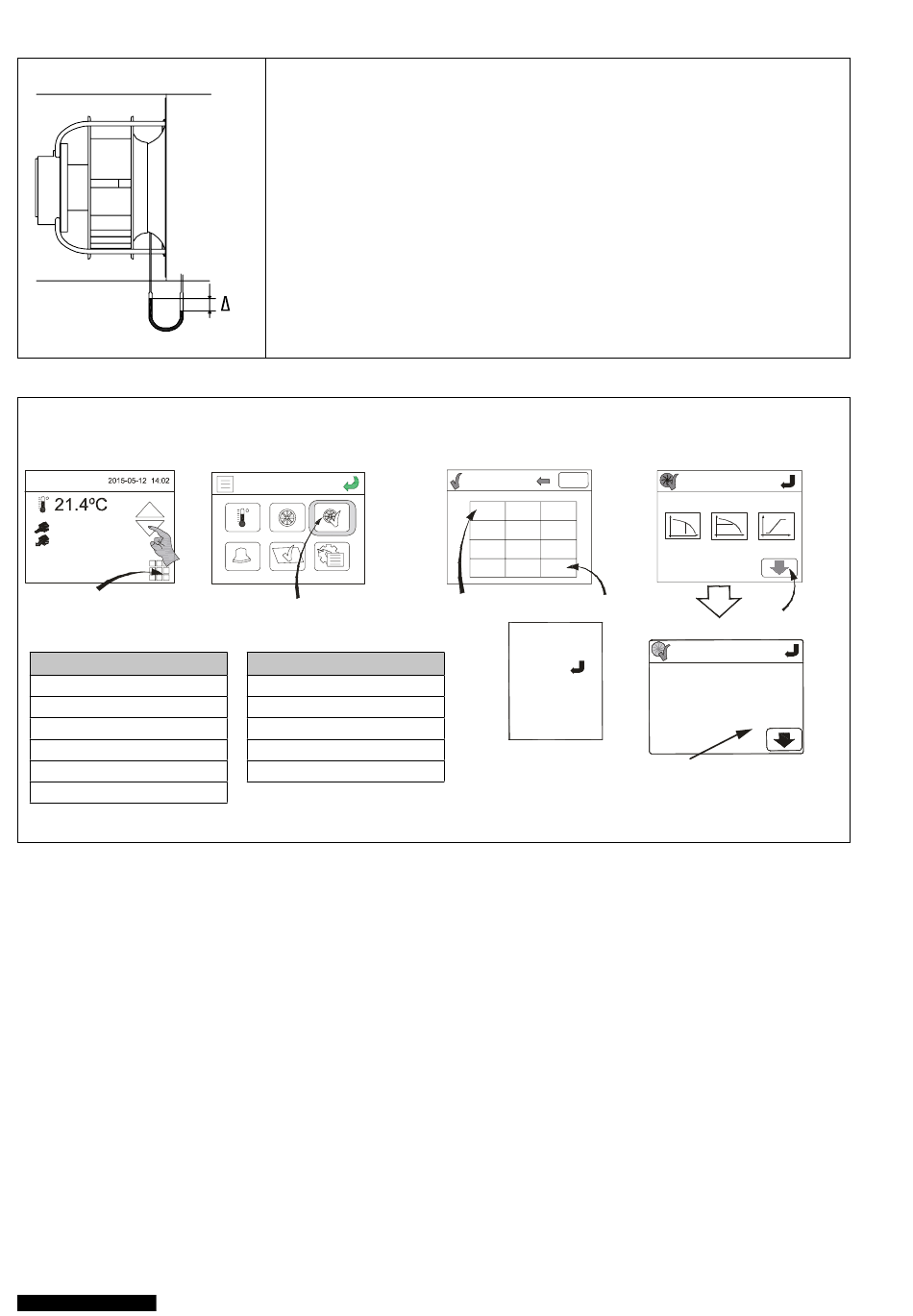

8.13 Volumenstrommessung, K-Faktor-Änderung (K-Faktor
Hauptbildschirm
25 00 m3 /h
25 00 m3 /h
Betrieb : Ein
Zum Menü
K-Faktoren:
RHE 700 : K= 63
RHE 1300 : K= 65
RHE 1900 : K= 85
RHE 2500 : K= 101
RHE 3500 : K= 122
RHE 4500 HD : K=172
DEUTSCH
Der Ventilator im Gerät ist mit einem Drucktransmitter ausgestattet,
der an de Regelung angeschlossen ist.
RHE 700/1300 -> 0-500 Pa, Ausgang 0,5 - 4,5 Vdc
RHE 2500 bis 10000 -> 0-800 Pa, Ausgang 0,5 - 4,5 Vdc
RHE 15000 -> 0-3000 Pa, Ausgang 0,5 - 4,5 Vdc
Die Regelung vergleicht den statischen Druck vor der Einströmdüse mit dem
statischen Druck am Düsenkragen.
Der Volumenstrom wird auf der Grundlage des Differenzdrucks mit folgender
Gleichung berechnet:
Qv = K x √ΔPa
Qv= Volumenstrom in m3/h
Pa
K-Koeffizient (K-Faktor) bezieht sich spezifischen Düsen-/ Laufradeigenschaf-
ten und ist voreingestellt. Sie bauchen hier keine Änderungen vornehmen.
Nachstehend befindet sich eine Liste mit den genannten Koeffizienten:
Menü Ansicht :
Menü
Zu Einstellungen
K-Faktoren:
RHE 4500 VD : K=186
RHE 6000 : K=188
RHE 8000 : K= 240
RHE 10000 : K= 327
RHE 15000 : K= 335
Passwort Eingabe
Pin.- CODE eingeben :
Cancel
1111
1
2
3
4
5
6
7
8
9
.
O K
0
PIN CODE: 1111
Zum Verlassen des
Bildschirms,
drücken Sie
in der oberen,
rechten Ecke des
Bildschirms
73/100
Einstellungen :
Einstellungen
Be- und Entlüftungsbetrieb
CAV
COP
VAV
Einstellungen
Ventilatorparameter
K-Faktor: 148
Drucksensor: 800 Pa
Beispiel, 500 Pa Modelle 700+13000
Modell 150000 ->3000 Pa
NT-51897204-RHE-AL-210310
