8.4 Betriebsart: Konstanter Druck (COP)
Diese Betriebsart ist geeignet für umfangreiche Lüftungsanlagen mit wechselnden Bedingungen,
z.B durch Zu- und Abschalten einzelner Lüftungszonen oder bei Luftauslässen mit variablen
Luftmengen. Differenzdruckmessumformer erforderlich (Zubehör).
COP

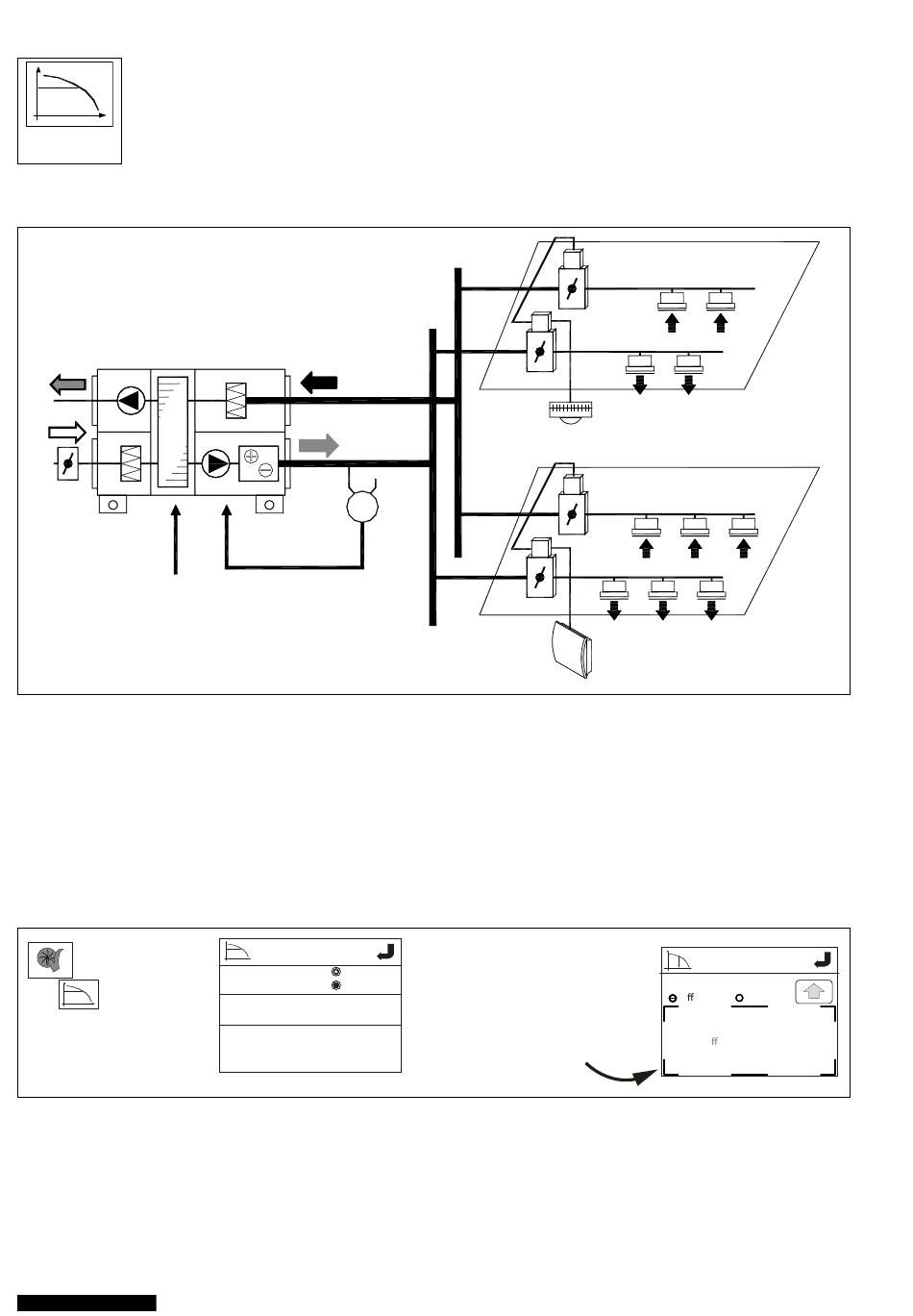

Beispiel : Luftverteilsystem mit 2 Zonen
Druck
Sollwert
Auf die wechselnden Luftmengen wird durch das Einhalten eines konstanten Anlagendrucks automatisch re-
agiert. Der Differenzdruckmessumformer muss außerhalb des Gerätes in der Anlage montiert werden (Zubehör
erforderlich). Der Anlagendrucksollwert wird in Pa eingegeben. Es ist zudem möglich, eine Differenz zwischen
Abluft- und Zuluftvolumenstrom in % einzustellen.
Der aktuelle Luftvolumenstrom kann am Bedienterminal mit dem gewünschten Druck verglichen werden.
Damit ist während der Inbetriebnahme ein realer Zusammenhang zwischen Druck und Luftmenge erkennbar.
Ändern der Parameter Installateurebene
Installateurebene
Betriebsart
COP
Die Auswahl es Betriebsmodus im Installateur -Menü konfiguriert automatisch die Menüansicht des
Benutzermenüs.
Der Benutzer kann über das Display den Betrieb beeinflussen, ohne die Grundeinstellungen zu ändern.
Bei Größe 15000 muss nach dem COP-Konfigurationsvorgang der Typ des Kanalsenders konfiguriert werden, der
sich von dem an den Lüftern installierten unterscheidet ("8.14 Messung der Luftmengen - Änderung des K-Ko-
effizienten", Seite 72.
DEUTSCH
+
-
∆P
Drucksensor
COP
Absaugung
Luftsensor
Zuluft
Sollwert Druck
60Pa
120%
Faktor Abluftmenge
Luftmenge
300 m3/h
Aktueller Druck
966 Pa
Aktuelle Luftleistung
10V
M
M
M
M
Luftsensor = Einbauort
(Zu- oder Abluft)
Sollwert Druck im Kanalsysem
Einstellung für Über-/Unterdruck
Ansicht bei aktiver Nachtkühlung
63/100
Bewegungsmelder
CO2
Sensor
COP
Night cooling
O
On
Hour to start
00 : 00
Hour to stop
07 : 00
Setpoint o set
SAF
0 Pa
