Elektrische Anschlüsse

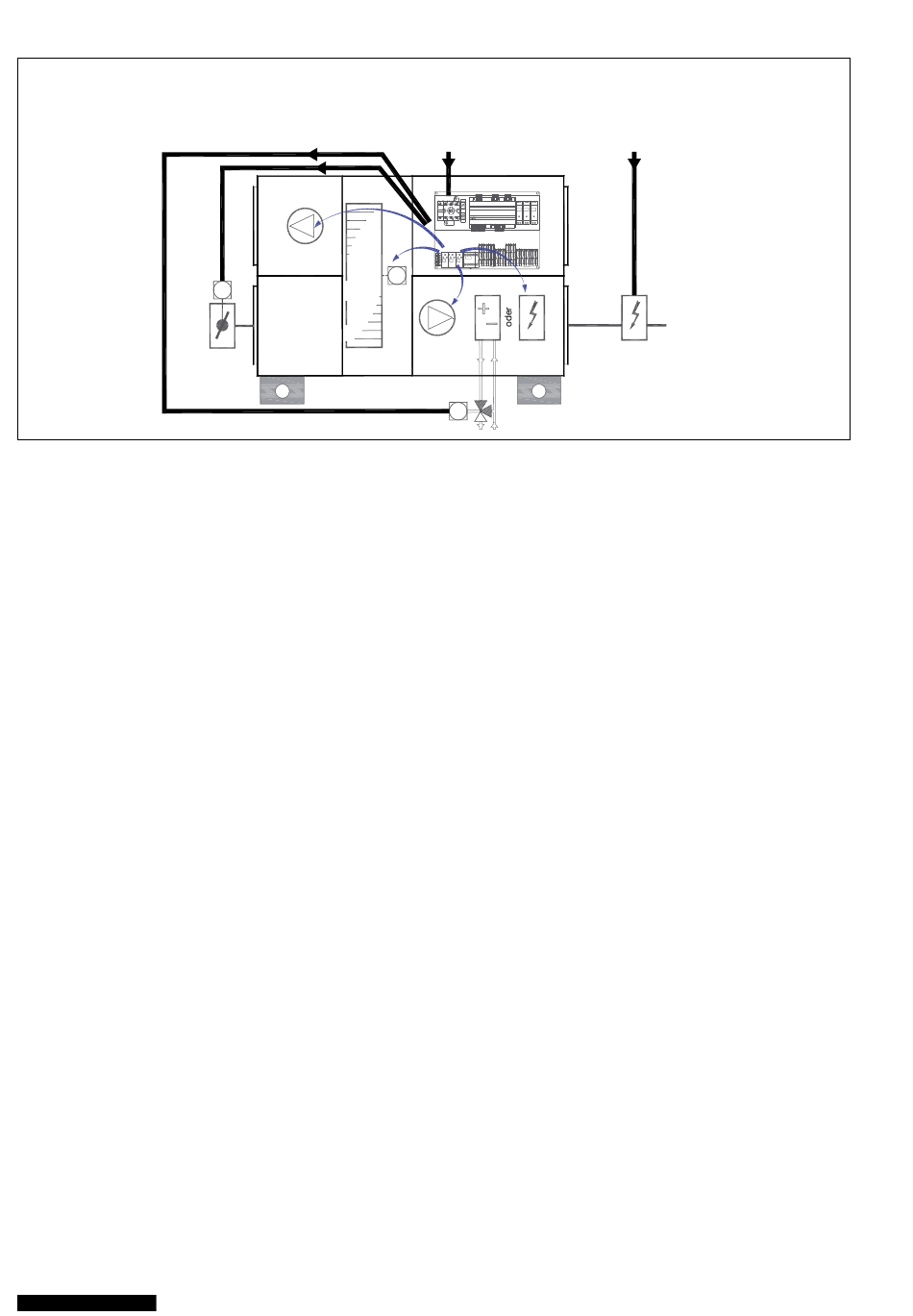

Schematische Darstellung
6.3 Regler CORRIGO - Technische Daten
• Versorgungsspannung 24 V AC ±15 %, 50...60 Hz oder 21...36 V DC
• Leistungsaufnahme 5 VA, 3 W (DC), Modell E...W-S-WEB: 9 VA, 5 W (DC)
• Umgebungstemperatur (Betrieb) 0 - 50°C (Lagerung) -20 - +70°C
• Luftfeuchte max. 90% RH, nicht kondensierend
• Schutzklasse IP20
• Anschluss Klemmleisten, 4 mm²
• Integrierte Batterie zur Sicherung aller Einstellungen inkl. Zeitprogramm
EMV Emissionen und Störfestigkeit Standard:
Dieses Produkt entspricht den Anforderungen der EMV-Richtlinie 2004/108 / EG über Produktnormen
EN 61000-6-1 und EN 61000-6-3.
RoHS:
Dieses Produkt entspricht der Richtlinie 2011/65 / EU des Europäischen Parlaments und des Rates.
Eingänge:
Analogeingänge für PT1000-Sensoren (Genauigkeit ± 0,4 ° C) oder 0 ... 10 V DC (Genauigkeit ± 0,15% vom Aus-
gangssignal). 12-Bit-Auflösung in A / O-Umwandlung. Digitale Eingänge für potenzialfreie Kontakte.
Ausgänge:
Analoge Ausgänge 0 ... 10 V DC, 1 mA, kurzschlussfeste digitale Ausgänge Mosfet-Ausgänge, 24 V AC oder DC, 2
A kontinuierlich, max. 8 A.
Kommunikationsschnittstellen:
1 TCP / IP-Port-Web-Server, TCP / IP, BACnet / IP
2 RS485 Modbus RTU-Kommunikation oder EXOline (REGIN Sprache)
Indikationen:
Betriebsanzeigen / Versorgungsspannung mit grüner LED.
Alarmmeldungen Klartext-Anzeige im Display, rote LED
Sammelalarm über konfigurierbaren Ausgang.
E-Tool ©:
Systemvoraussetzungen PC mit Betriebssystem MS Windows 2000, XP, Vista, Windows 7 oder Windows-8.
DEUTSCH
Interne Spannungsversorgung
(Vom Gerät kommend)
Abluft-
motor
M5
Interne
Verdrahtung
werkseitig
Wärme-
tauscher
Netzanschluss
(Anschluss durch Monteur)
KM1
KM2
KM4
9
11
10
12
Zuluft-
Heiz-
motor
register
41/100
Netzanschluss
für Zubehör
(Anschluss durch Monteur)
Bat1
Nachheiz-
register
extern
NT-51897204-RHE-AL-210310
