6.6.9 Auswählen und Visualisieren von Bereichen im Dia-
gramm
Über den linken Fensterbereich können Sie die zu bearbeitenden und zu verwaltenden Bereiche im Diagramm auswäh-
len (Sicherheit, Warnung, Muting oder Orientierungspunkte). Dort können Sie auch auswählen, welcher Scanner aus der
Reihe (Master- oder bestimmter Remote-Scanner) im Diagramm angezeigt und verwaltet werden soll.
1. Wählen Sie den gewünschten Scanner in der Reihe durch Anklicken aus, um ihn zu markieren.
2. Klicken Sie auf den Beschriftungsnamen (außerhalb des Kontrollkästchens), um einen bestimmten Bereich zu
markieren, z. B. eine Sicherheits- oder Warnzone.
3. Klicken Sie auf das Kontrollkästchen, um einen bestimmten Bereich auszuwählen und zu bearbeiten und um die-
sen Bereich im Hintergrund anzuzeigen.
Klicken Sie z. B. auf das Kästchen des Sicherheitsbereichs, um die Dimensionierung der Warnzone zu unterstüt-
zen. Die Sicherheitszone wird als schattierte Fläche dargestellt.

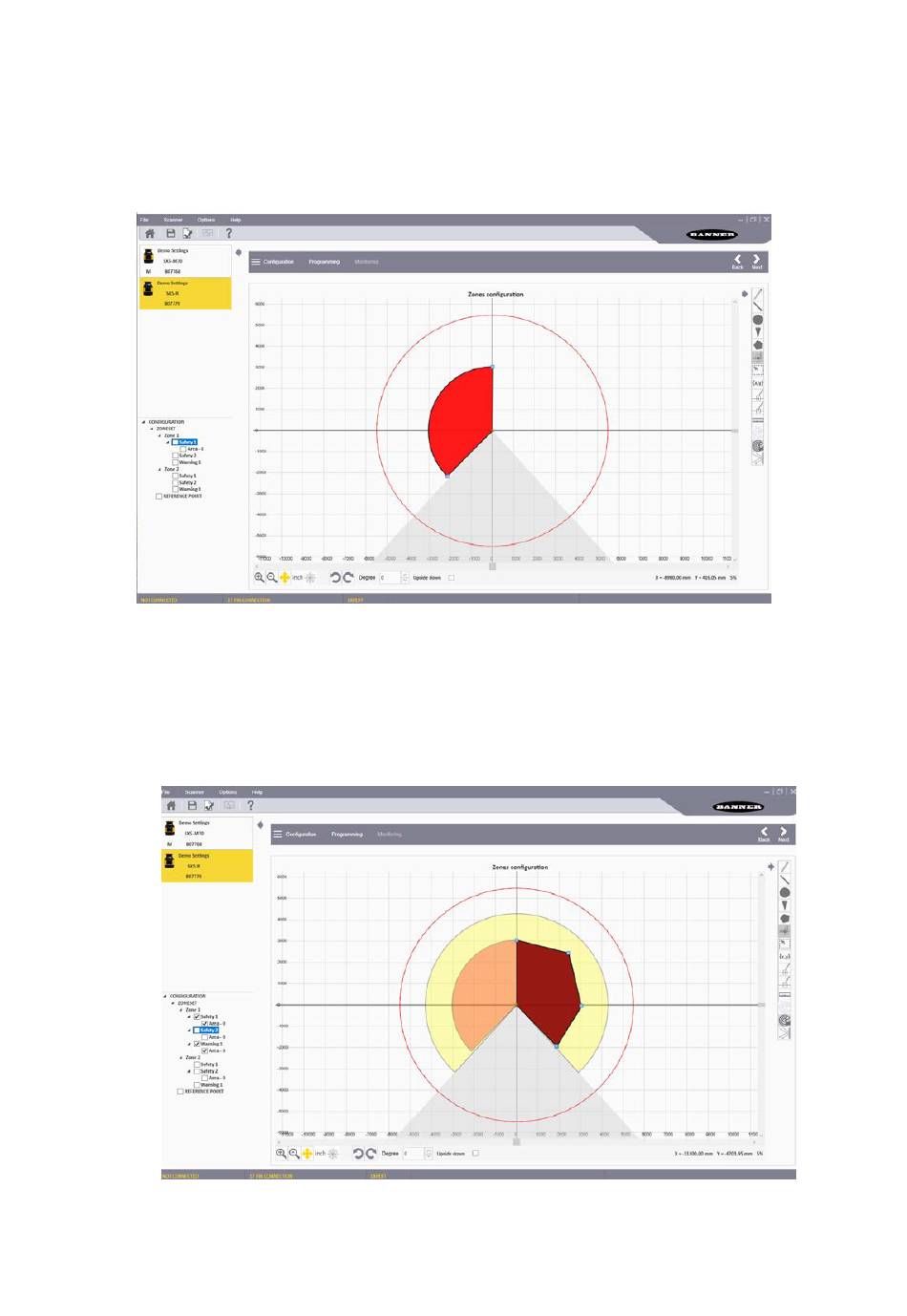

Abbildung 66. Auswählen der zu verwaltenden Bereiche
Abbildung 67. Ausgewählter Bereich (schattiert) und der zu definierende Bereich
