Override-Bedingungen
Override 2
Override 1
Override-Status
Bei beiden Konfigurationen wird auf dem Display „Override" angezeigt und die OSSD-LED leuchtet grün, wenn das
Override-Signal akzeptiert wird.
Die Muting-abhängige Override-Funktion ermöglicht es dem Anwender, das Anschalten der OSSD-Ausgänge bis zur
konfigurierten maximalen Override-Dauer (120 Sekunden) manuell zu erzwingen. Zum Auslösen eines Override muss
gegen die Sicherheitszone des Scanners bei ausgeschalteten OSSD-Ausgängen verstoßen worden sein, und mindes-
tens eine Muting-Vorrichtung muss blockiert (eingeschaltet) sein. Die Override-Funktion endet automatisch, wenn eines
der folgenden Ereignisse eintritt:
• Die Unterbrechungen der Sicherheitszone werden wieder frei (bei bidirektionaler Muting-Konfiguration)
• Alle Muting-Sensoreingänge werden freigegeben (in den Aus-Zustand geschaltet) (bei einer Konfiguration mit bi-
direktionalem Muting).
• Das Override-Zeitlimit von maximal 120 Sekunden ist abgelaufen.
• Einer der beiden Override-Eingänge kehrt zu seinem Normalzustand zurück (Override 1 geht auf oder Override 2
geht zu) (wenn für Auslösung durch Signalstärke konfiguriert).
• Alle Muting-Sensoren werden freigegeben, und es werden keine Strahlen der Sicherheitszone unterbrochen (in
einer unidirektionalen Muting-Konfiguration).
Die Ausgänge des SX bleiben am Ende der Override-Sequenz eingeschaltet (vorausgesetzt, die Sicherheitszone des SX
ist frei und für den automatischen Wiederanlauf konfiguriert).
VORSICHT: Einlinienmodell und durch Signalflanke ausgelöst: Nachdem das Override beginnt, hat
ein Zustandswechsel der Override-Schalter keine Auswirkungen auf die Override-Funktion. Durch das
Einschalten eines Nothaltschalters oder das Loslassen des Schalters, der zum Betrieb der Maschine
gehalten werden muss, kann der Vorgang angehalten werden. Führen Sie eine Risikobeurteilung
durch, um sicherzustellen, dass dadurch keine Gefahrsituation entstehen kann.
6.2.8 Auswahl der Muting-Funktion T (X) (Bidirektional) oder
L (Unidirektional)
Der SX verfügt über mehrere Muting-Konfigurationen. Der SX kann Muting-Sensoren in der bidirektionalen oder unidirek-
tionalen Konfiguration überwachen und auf diese ansprechen.
Die direktionale Einstellung für das Muting wird auf dem Bildschirm Input Configuration (Eingangskonfiguration) konfi-
guriert. In der Konfiguration kann auch zwischen totalem und partiellem Muting ausgewählt werden. Beim totalen Muting
wird die gesamte Sicherheitszone gemutet, beim partiellen Muting nur ein bestimmter Bereich aus der Sicherheitszone.
Werkseinstellung: Bidirektional
Die X-Konfiguration verwenden, wenn der SX vertikal montiert und in der Konfiguration die Einstellung „Bidirectional (Bi-
direktional)" ausgewählt ist. Die X-Konfiguration verwendet zwei Muting-Sensoren (z. B. zwei optoelektronische Einwe-
glichtschranken-Paare, wie unten abgebildet). Der Kreuzungspunkt zwischen den beiden Erfassungspfaden muss auf
der gefährlichen Seite der Sicherheitszone liegen.
76

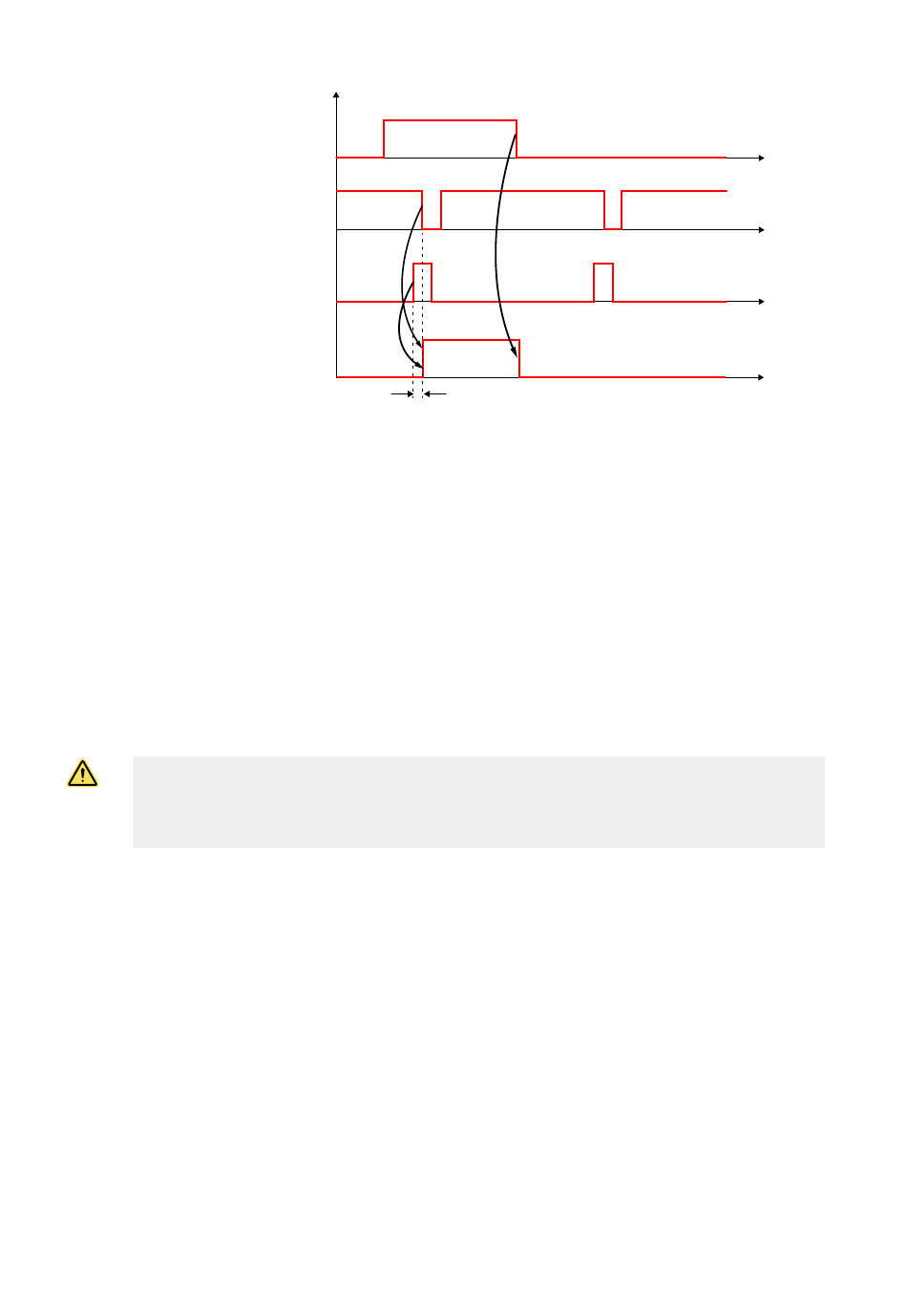

Abbildung 51. Zeitablaufdiagramm für Auslösung durch Signalflanke
EIN
AUS
24 V dc
0 V dc
24 V dc
0 V dc
EIN
AUS
t < 400 ms
