SX Sicherheitslaserscanner

2.1 Modelle

Ein Sicherheitslaserscanner der Bauform SX-System bezieht sich auf den Laserscanner, Anschlussleitungen (gesondert
zu bestellen) und Montagezubehör (gesondert zu bestellen). Anschlusslösungen umfassen Sicherheitsmodule, Steuerg-
eräte (Kontroller) und Muting-Module.
Typenbezeichnung Beschreibung
SX5-B* SX5 Sicherheitslaserscanner, Einzelausführung
SX5-B6* SX5 Sicherheitslaserscanner, aktualisierte Einzelausführung
SX5-ME70 SX5 Sicherheitslaserscanner, Master-Modell mit Drehgeber-
eingängen
SX5-M70 SX5 Sicherheitslaserscanner, Master-Modell
SX5-M10 SX5 Sicherheitslaserscanner, Master-Modell
SX5-R SX5 Sicherheitslaserscanner, Remote-Modell
* Der SX5-B6 ist eine aktualisierte Einzelausführung mit mehr Funktionen als der SX5-B. Verwenden Sie das Modell
SX5-B6 bei Neuinstallationen von eigenständigen Systemen.
Für ein vollständiges System sind die folgenden Komponenten erforderlich. Sie werden separat vom Scanner bestellt.
Menge
1
1
1
Wichtig: Konfigurationssoftware ist erforderlich. Die Software ist unter
www.bannerengineering.com/SX5

2.1.1 Technische Merkmale

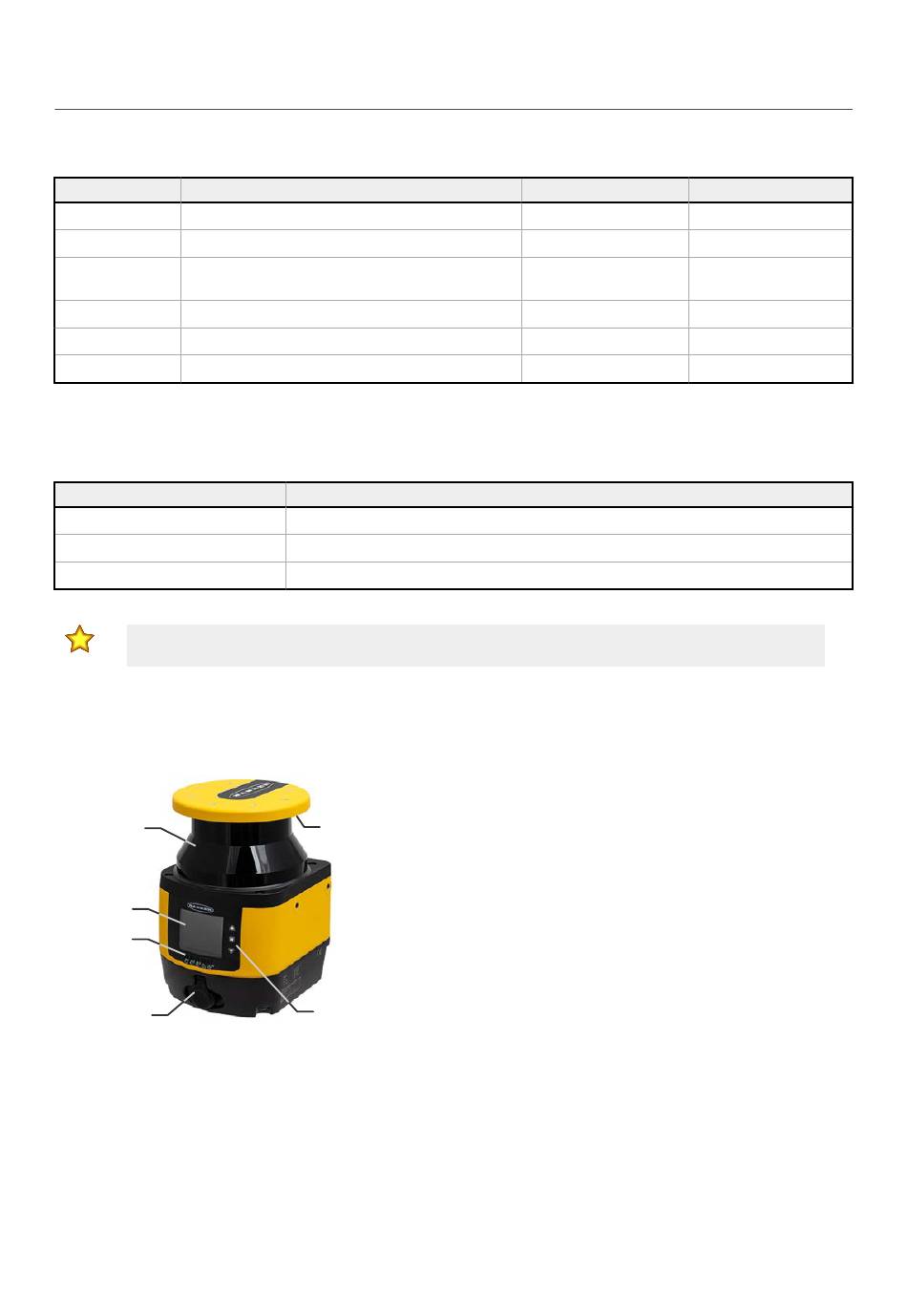

Abbildung 2. Technische Merkmale
5
1
2
3
2.1.2 Einschränkungen für den Scanner
Einschränkungen durch die Umgebung: Der Sicherheitslaserscanner der Bauform SX ist für den Einsatz im Freien
oder unter Bedingungen mit bedeutenden Temperaturschwankungen nicht geeignet. Feuchtigkeit, Kondensation und an-
dere Witterungseinflüsse können die Funktion des Scanners beeinträchtigen.
• Den SX nur in Bereichen mit kontrollierten Umgebungsbedingungen verwenden.
• Alle technischen Daten und Umgebungsbedingungen beobachten.
Nur für den industriellen Gebrauch: Der SX kann Funkstörungen verursachen und eignet sich nicht für den Einsatz in
Wohngebieten. Den Scanner ausschließlich in Industrieumgebungen verwenden.
8
Beschreibung
Montagezubehör (auf Wunsch ist die Montage direkt auf einer Oberfläche möglich)
Maschinenanschlusskabel
M12-Ethernetkabel
erhältlich.
1. Anzeige
2. LED-Anzeigen
3. Nur Stand-alone-Modell: M12-Ethernet-Steckerabdeckung
(Stecker variieren je nach Modell)
6
4. Tastaturblock
5. Scannerfenster
6. Streuscheibe
4
www.bannerengineering.com
Max. Schutzreichweite (m)
5,5
5,5
5,5
5,5
5,5
5,5
Anschlüsse (Pins)
8
8
17 + 8
17 + 8
12 oder 8
8
