SX Sicherheitslaserscanner

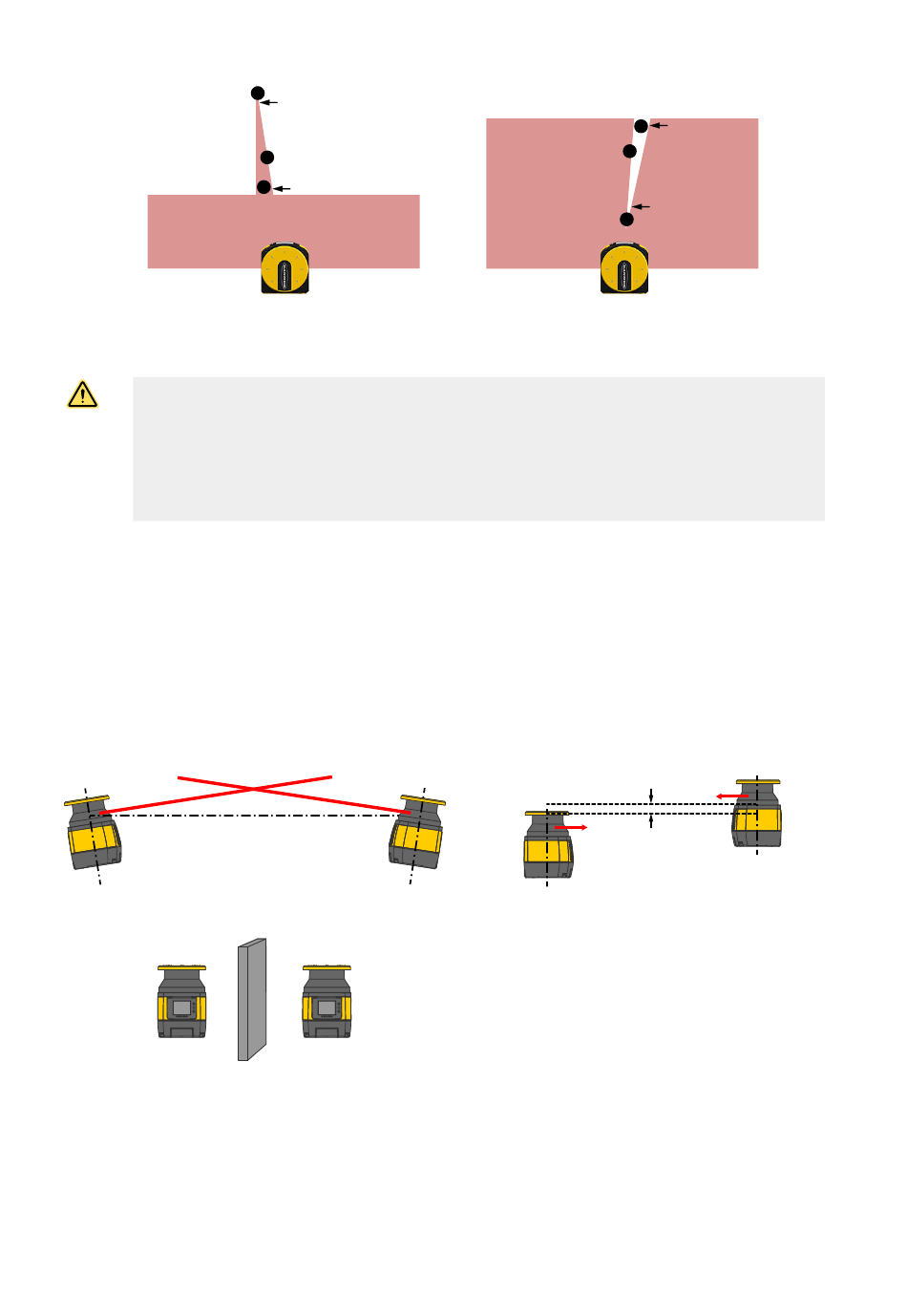

Abbildung 19. Beispiel für Schutzfelder mit nach innen und nach außen spitz zulaufender Form
3.2.2 Benachbarte SX-Geräte
WARNUNG:
• Störungen von benachbarten SX-Geräten
• Störungen von benachbarten SX-Geräten können dazu führen, dass die OSSDs in den AUS-
Zustand schalten.
• SX-Geräte mit freier Sicht auf einen anderen SX innerhalb derselben Erfassungsebene müs-
sen so eingestellt oder abgeschirmt werden, dass ihre Lichtimpulse von den benachbarten
SX-Geräten nicht erkannt werden.
Der SX ist so gebaut, dass optische Störungen von benachbarten Scannern ausgesprochen unwahrscheinlich sind. Das
Licht von benachbarten Scannern (einschließlich von anderen Herstellern) kann dazu führen, dass die OSSDs in den
AUS-Zustand schalten. Die Möglichkeit optischer Störungen, die zum Ausschalten der OSSDs führen, kann wie folgt be-
seitigt werden:
• Installation von mechanischen Abschirmungen/Barrieren bei stationären Anwendungen (sowohl bei horizontalen
als auch bei vertikalen Sicherheitszonen).
• Bei nebeneinander installierten Scannern muss diese Abschirmung mindestens auf der Höhe der Frontscheibe
(Fenster) und bündig mit der Frontseite des Gehäuses montiert werden.
◦ Darauf achten, dass durch die Abschirmung keine Überwachungslücken entstehen.
◦ Verlegung der SX-Geräte auf eine Höhe oberhalb des Ausgangsfensters des Scanners (60 mm).
• Installation der SX-Geräte mit Sicherheitszonen in Überkreuzausrichtung.
Abbildung 20. Mit unterschiedlichen Abtastwinkeln montierte Scanner
Abbildung 22. Abschirmplatte zwischen Scannern
Als weitere Maßnahme zur Vermeidung von Übersprechen enthalten die Scanner vier Scan-Codes zur Auswahl. Siehe
Störschutz-Kodierung auf Seite 33
30
3
B
2
A
1
www.bannerengineering.com
6
5
4
Abbildung 21. Mit unterschiedlichen Abtasthöhen montierte Scanner
≥ 0 mm
A
B
