HMS-1655
Kommunikation

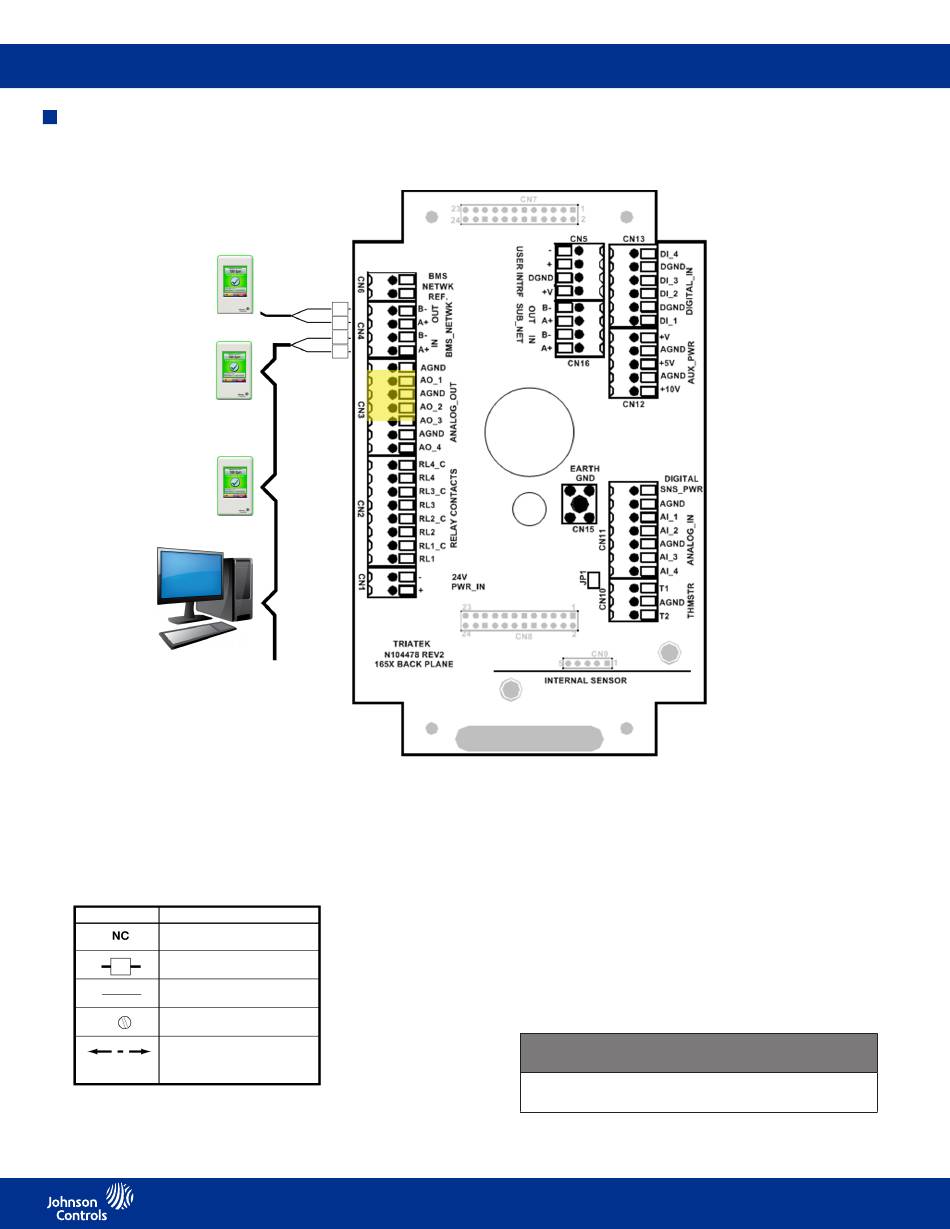

BACnet MS/TP-Verdrahtung
BACnet MS/TP-Kommunikationsnetzwerk,
18-22 AWG, verdrillte Adernpaare
Legende Anschlussdiagramm
Symbol
NC
Legende Anschlussdiagramm
Symbol
Beschreibung
Kein Anschluss an Feldverdrahtung
Feldverdrahtung mit Platz für Nummer
Interne Verdrahtung
Schraubklemme
Volumenstrom zu und von
Gerät zwischen Raum und Flur
Beschreibung
Kein Anschluss an Feldverdrahtung
Feldverdrahtung mit Platz für Nummer
Interne Verdrahtung
Schraubklemme
Volumenstrom zu und von Gerät
zwischen Raum und Flur
HINWEIS: Für eine optimale Netzwerkkommunikation
muss das Referenzsignal (REF) an die Klemmen „BMS
NETWK REF" am Modulträger angeschlossen werden.
DIP-Schaltereinstellungen zur Konfiguration des
Reglers
S3 - 7 = ON, S3 - 8 = ON (BACnet MS/TP-Protokoll
ausgewählt)
