HMS-1655
Montage/Verdrahtung

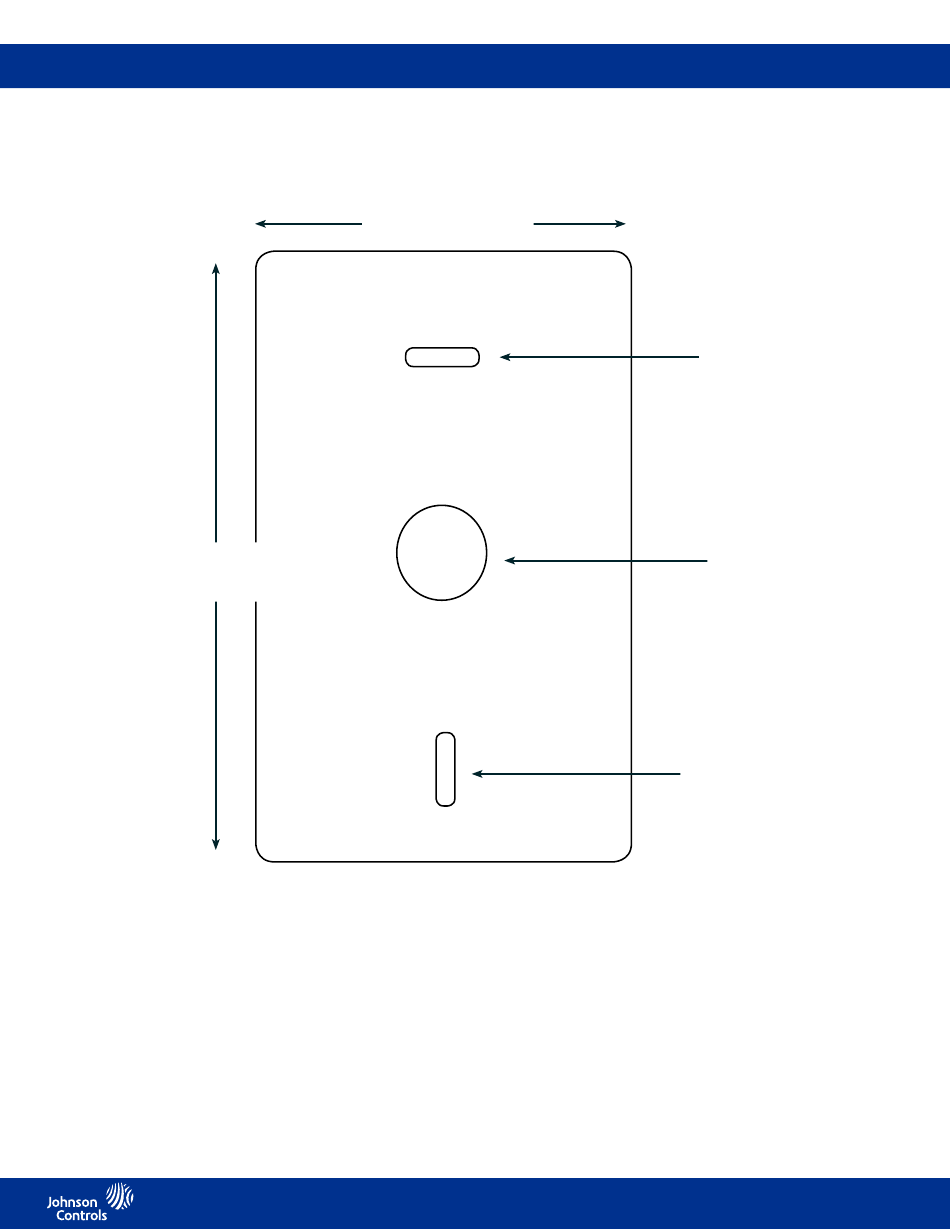

Montagelöcher für die Anzeigeeinheit
28,7 mm
(5,05")
28,7 mm (3,04")
Die Rückwand des HMS-1655-Displays kann über die beiden Schlitze an der
Mittellinie direkt an einer Standard-Installationsdose montiert werden. Markieren
Sie die Montagelöcher und die Kabeldurchführung in der Mitte der Rückwand
anhand der Rückwand als Schablone.
7
ø 3,63 mm
ø 19,05 mm
ø 3,63 mm
LIT-12013211
