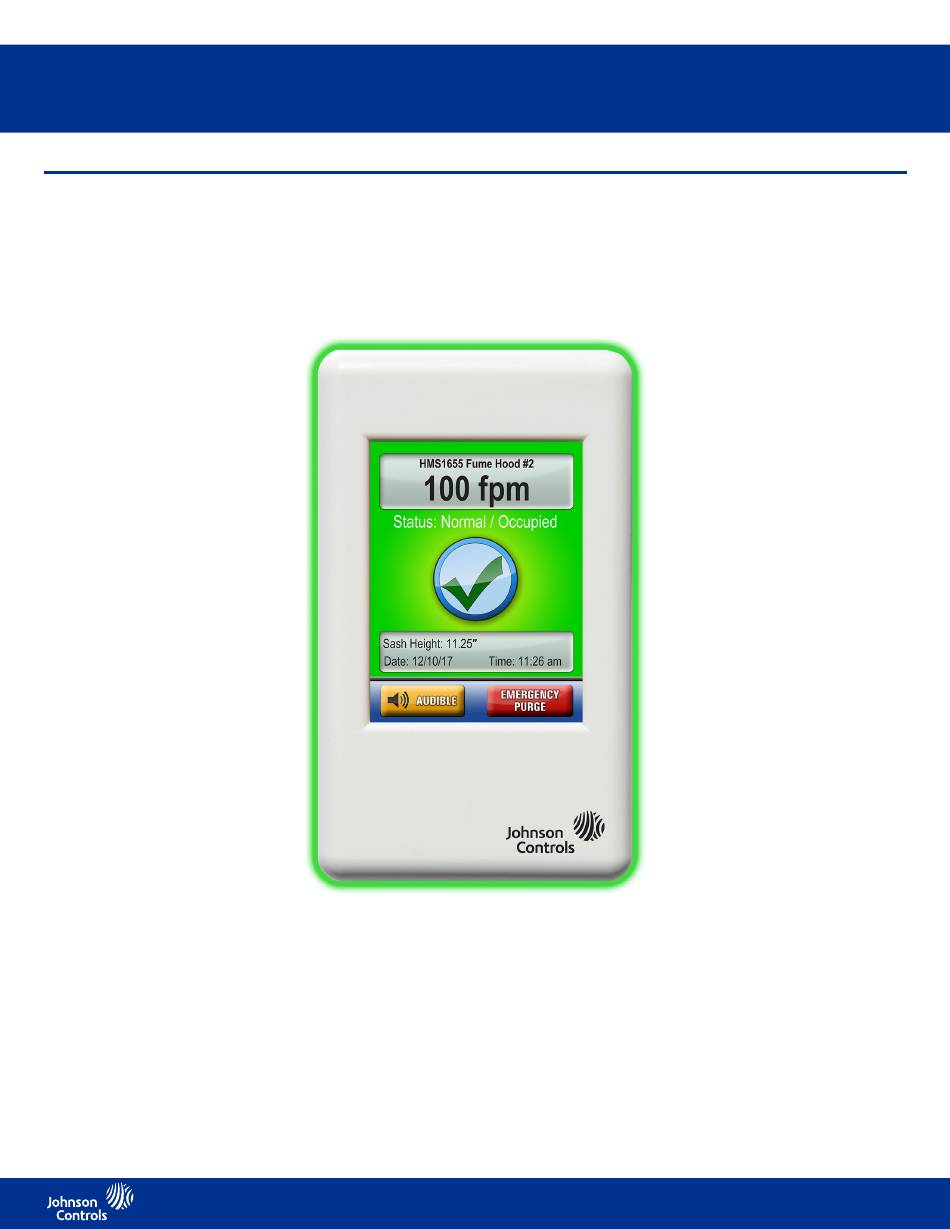

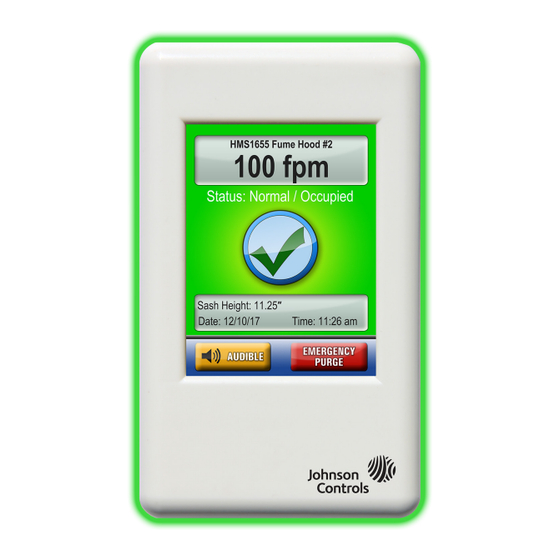

- Seite 1 HMS-1655 Laborabzugsregler LIT-12013211 Installationsanleitung September 2020...
- Seite 2 HMS-1655 Einstellungen des Reglers Einstellungen des Laborabzugsreglers HMS-1655 Bezeichnung/Nummer des Laborabzugs Modell- und Seriennummer des Geräts (ESN) Eingang Seitenwandsensor Normale Einströmgeschwindigkeit im Betrieb Sollwert für Modus Belegt Sollwert für Modus Nicht Belegt Sollwert für Modus Außer Betrieb Einströmgeschwindigkeit Totzone Analoger Ausgang...
-
Seite 3: Alarmgrenzwerte
HMS-1655 Einstellungen des Reglers Einstellungen des Laborabzugsreglers HMS-1655 PID-Konstanten Proportionalkonstante (0,5 – 100,0 %) Integralkonstante (0,0 – 100,0 %) Differenzialkonstante (0,0 – 100,0 %) Alarmgrenzwerte Oberer Alarmsollwert für Modus Belegt Oberer Warnsollwert für Modus Belegt Unterer Warnsollwert für Modus Belegt Unterer Alarmsollwert für Modus Belegt... - Seite 4 HMS-1655 WICHTIG: Die Nichtbeachtung der Schaltpläne kann zu Schäden an den Geräten und zum Verlust der Garantie führen. Auf keinen Fall darf ein einzelner Transformator gleichzeitig an einen Stellantrieb und einen Regler angeschlossen werden. Andernfalls können der Stellantrieb, der Transformator, der Regler oder alle Geräte beschädigt werden. Für den Regler ist ein einzelner Transformator mit 120/24 V, 30 VA erforderlich.
-
Seite 5: Inhaltsverzeichnis
Grundlegende Programmierung des HMS-1655 ........................21 Einführung .................................... 21 Einrichtungsassistent ................................21 Hauptbildschirm..................................21 Ändern der Konfiguration des Laborabzugsreglers HMS-1655.................... 21 Kalibrieren des Einströmgeschwindigkeitssensors ......................21 Konfigurieren des Frontschiebersensors ..........................22 Kalibrieren des Frontschiebersensors ..........................22 Konfigurieren der Frontschiebereinstellungen........................22 Auswählen der frontschieberabhängigen Regelung ...................... -
Seite 6: Technische Daten
HMS-1655 Technische Daten Elektrik 4 Analogeingänge ............... 0-20 mA, 4-20 mA, 0-5 V, 1-5 V DC, 0-10 V DC oder 2-10 V DC 4 Analogausgänge ..............0-20 mA, 4-20 mA, 0-5 V, 1-5 V DC, 0-10 V DC oder 2-10 V DC 2 Thermistoreingänge ......................NTC, Typ 2 oder 3, 10 kΩ... -
Seite 7: Mechanische Eigenschaften
Stellantrieb............................elektronisch oder pneumatisch *Genauigkeit beträgt ±0,02 m/s (±5 fpm), wenn die Geschwindigkeit unter 0,3 m/s (60 fpm) sinkt oder 0,7 m/s (140 fpm) überschreitet Johnson Controls behält sich das Recht vor, die technischen Daten des Produkts ohne Ankündigung zu ändern. LIT-12013211... -
Seite 8: Allgemein
Instrument zur Überwachung und/oder Laborabzug, sondern praktisch überall im Labor ablesbar. Der Regelung der Einströmgeschwindigkeit von Laborabzügen. Safety Halo™-Lichtkranz des HMS-1655 ist ab Werk auf volle Einströmgeschwindigkeiten von null bis 1,016 m/s (200 ft/ Helligkeit eingestellt, Sie können die Helligkeit aber verringern min) können mit einer Genauigkeit von ±0,01 m/s (±2 ft/min) - Seite 9 Zugriffsrechten erhalten, sodass sie nur bestimmte Funktionen verwendet werden. der Benutzermenüs nutzen können. Die drei Relaisausgänge des HMS-1655 können für den direkt Die Auswahl des Betriebsmodus für den Laborabzug (Belegt, oder umgekehrt wirkenden Betrieb konfiguriert werden, wobei für Nicht Belegt oder Außer Betrieb) kann durch Passwörter spezifische Anwendungsanforderungen auch eine Verzögerung...
-
Seite 10: Installation
Schwarz und Grün schließen Sie die Leitungen wie folgt an die Klemmen des HMS-1655-Modulträgers an: 1. Die richtige Platzierung des Sensors ist für einen optimalen Rot: Digital SNS_PWR Betrieb des HMS-1655 sehr wichtig. Bei diesem System Schwarz: AGND wird der Unterdruck im Laborabzug durch die Wand erfasst, Grün: AI_1 um die Einströmgeschwindigkeit präzise zu ermitteln. -
Seite 11: Montage/Verdrahtung
HMS-1655 Montage/Verdrahtung Gehäuseabmessungen 28,7 mm (1,13”) 1.13” 3" Linke Seiten- ansicht gedreht Mitgeliefertes Kabel an Steuereinheit abgeschlossen Rechte Seiten- ansicht Steuereinheit 5" 1.13” LIT-12013211... -
Seite 12: Montagelöcher Für Die Anzeigeeinheit
ø 19,05 mm (5,05”) ø 3,63 mm Die Rückwand des HMS-1655-Displays kann über die beiden Schlitze an der Mittellinie direkt an einer Standard-Installationsdose montiert werden. Markieren Sie die Montagelöcher und die Kabeldurchführung in der Mitte der Rückwand anhand der Rückwand als Schablone. -
Seite 13: Montagelöcher Für Den Regler
HMS-1655 Montage/Verdrahtung Montagelöcher für den Regler 4,61 1,91 0,250 0,188 5,50 (4 Stück) 1,13 4,50 5,07 1,38 6,64 1,26 3,32 1,55 0,970 LIT-12013211... -
Seite 14: Montagelöcher Für Den Sensor Und Platzierung
HMS-1655 Montage/Verdrahtung Montagelöcher für den Sensor und Platzierung ” Ø (üblicherweise 4 Stellen) ” 9,5 mm Ø ” Sensorplatzierung – ohne Bypass Die Referenzöffnung P1 muss für einen ordnungsgemäßen Betrieb der Laborluft ausgesetzt sein, muss aber vor Luftverwirbelungen durch beispielsweise Zu- oder Abluftverteiler geschützt... -
Seite 15: Standard-Seitenwandsensor (9-Polig)
HMS-1655 Montage/Verdrahtung Standard-Seitenwandsensor (9-polig) Außerhalb des Laborabzugs Im Laborabzug Flexibler Schlauch (91 cm mitgeliefert) ABB. 1 Empfohlene Sensormontage Diese Öffnung muss für einen ordnungsgemäßen Betrieb +Vin der Laborluft ausgesetzt sein, muss aber vor Luftverwirbelungen geschützt sein. An HMS 1655 Außerhalb des... -
Seite 16: Analogausgang An Pneumatischen Stellantrieb
HMS-1655 Montage/Verdrahtung Analogausgang an pneumatischen Stellantrieb Strömungsge- schwindigkeits- sensor Abluftklappe Pneumatischer Stellantrieb Hauptluft 30 PSI (2,07 bar) 120/24-V AC-Trenn- transformator, 60 Hz Laborabzug Abspanntransformator Legende Anschlussdiagramm Inline-Sicherung (mit HMS-Regler geliefert) Symbol Beschreibung Legende Anschlussdiagramm Kein Anschluss an Feldverdrahtung Symbol Beschreibung Kein Anschluss an Feldverdrahtung Feldverdrahtung mit Platz für Nummer... -
Seite 17: Analogausgang An Elektrischen Stellantrieb
HMS-1655 Montage/Verdrahtung Analogausgang an elektrischen Stellantrieb Strömungsge- schwindigkeits- sensor Schneller elektrischer Stellantrieb ACT-FA-8001 120/24-Trenntransformator, 60 Hz (nur Klasse 2) Analog- eingang Auslassventil Laborabzug Abspanntransformator Inline-Sicherung (mit HMS-Regler geliefert) Legende Anschlussdiagramm Legende Anschlussdiagramm Symbol Beschreibung Symbol Beschreibung Kein Anschluss an Feldverdrahtung Kein Anschluss an Feldverdrahtung Feldverdrahtung mit Platz für Nummer... -
Seite 18: Analogeingang: Ein Luftströmungssensor
HMS-1655 Montage/Verdrahtung Analogeingang: ein Luftströmungssensor Strömungsge- schwindigkeits- sensor Inline-Sicherung 110 V AC 24 V AC Abspanntransformator (mit HMS-Regler geliefert) Legende Anschlussdiagramm Legende Anschlussdiagramm Symbol Beschreibung Symbol Beschreibung Kein Anschluss an Feldverdrahtung Kein Anschluss an Feldverdrahtung Feldverdrahtung mit Platz für Nummer Feldverdrahtung mit Platz für Nummer... -
Seite 19: Analogeingang: Zwei Luftströmungssensoren
HMS-1655 Montage/Verdrahtung Analogeingang: zwei Luftströmungssensoren Strömungs- Strömungs- geschwindigkeits- geschwindigkeits- sensor sensor 2 Abspanntransformator Inline-Sicherung (mit HMS-Regler geliefert) Legende Anschlussdiagramm HINWEIS: Wenn ein älteres Seitenwandsensormodul Symbol Beschreibung verwendet wird, gibt es drei Klemmen: +, IN und G. + muss an +10 V, IN an AI_1 und G an AGND am HMS- Kein Anschluss an Feldverdrahtung 1655-Modulträger angeschlossen werden. -
Seite 20: Analogeingang Frontschiebersensor
HMS-1655 Montage/Verdrahtung Analogeingang Frontschiebersensor Frontschieber- sensor Der Standardeingang für den Frontschiebersensor Inline-Sicherung Abspanntransformator (mit HMS-Regler geliefert) ist AI-2, aber bei zwei Sensoreinheiten kann der Abschluss auch an AI-3 oder AI-4 vorgenommen werden. Legende Anschlussdiagramm Legende Anschlussdiagramm Symbol Symbol Beschreibung Beschreibung... -
Seite 21: Digitaleingang Bewegungssensor
HMS-1655 Montage/Verdrahtung Digitaleingang Bewegungssensor BEWEGUNGS- SENSOR Der Standardeingang für den Bewegungssensor ist DI-4, aber der Abschluss kann auch an DI-2 oder DI-3 vorgenommen werden. Abspanntransformator Inline-Sicherung (mit HMS-Regler geliefert) Legende Anschlussdiagramm Legende Anschlussdiagramm Symbol Beschreibung Symbol Beschreibung Kein Anschluss an Feldverdrahtung Kein Anschluss an Feldverdrahtung Feldverdrahtung mit Platz für Nummer... -
Seite 22: Spannungsversorgung
HMS-1655 Montage/Verdrahtung Spannungsversorgung Inline-Sicherung 30-VA-Abspanntransformator (mit HMS-Regler geliefert) Legende Anschlussdiagramm Legende Anschlussdiagramm Symbol Beschreibung Symbol Beschreibung Kein Anschluss an Feldverdrahtung Kein Anschluss an Feldverdrahtung Feldverdrahtung mit Platz für Nummer Feldverdrahtung mit Platz für Nummer Interne Verdrahtung Interne Verdrahtung Schraubklemme Schraubklemme Volumenstrom zu und von Volumenstrom zu und von Gerät... -
Seite 23: Galvanisch Getrenntes Netzteil
Abspanntransformator Weiß Schwarz (mit HMS-1655 geliefert) Hinweis: Dieses Produkt muss mit dem vom Hersteller bereitgestellten galvanisch getrennten Netzteil installiert und an einen Stromkreis mit einem Schutzschalter mit mindestens 20 A angeschlossen werden. Der Schutzschalter muss in einem separaten genehmigten Schaltkasten in der Nähe dieses Produkts installiert werden. -
Seite 24: Kommunikation
HMS-1655 Kommunikation BACnet MS/TP-Verdrahtung BACnet MS/TP-Kommunikationsnetzwerk, 18-22 AWG, verdrillte Adernpaare Legende Anschlussdiagramm Symbol Beschreibung Kein Anschluss an Feldverdrahtung Feldverdrahtung mit Platz für Nummer Legende Anschlussdiagramm HINWEIS: Für eine optimale Netzwerkkommunikation Interne Verdrahtung Symbol Beschreibung muss das Referenzsignal (REF) an die Klemmen „BMS Kein Anschluss an Feldverdrahtung NETWK REF“... -
Seite 25: Metasys N2Open-Verdrahtung
HMS-1655 Kommunikation Metasys N2Open-Verdrahtung Metasys N2Open, RS-485- Kommunikatonsnetzwerk, 18-22 AWG, verdrillte Adernpaare Legende Anschlussdiagramm Legende Anschlussdiagramm HINWEIS: Für eine optimale Netzwerkkommunikation Symbol Beschreibung muss das Referenzsignal (REF) an die Klemmen „BMS Beschreibung Symbol Kein Anschluss an Feldverdrahtung NETWK REF“ am Modulträger angeschlossen werden. -
Seite 26: Grundlegende Programmierung Des Hms-1655
Bei allen HMS-1655-Geräten ist der Einrichtungsassistent ab Werk aktiviert, sodass der oben dargestellte Begrüßungsbildschirm Sobald die Ersteinrichtung des Laborabzugsreglers HMS-1655 mit angezeigt wird. Im Dokument HMS-1655 Setup Wizard Quick Start dem Einrichtungsassistenten vorgenommen wurde, können Sie die Guide (Kurzanleitung zum HMS-1655-Einrichtungsassistenten) Konfigurationseinstellungen über das Haupt-Setup-Menü... -
Seite 27: Konfigurieren Des Frontschiebersensors
Frontschiebereinstellungen wie der Höhe und Breite der abhängige Steuerung eines Abluftklappen-Stellantriebs durch Frontschieberöffnung mit dem nächsten Abschnitt fort. den HMS-1655 erforderlich ist, muss der Frontschiebersensor entsprechend konfiguriert und kalibriert werden. Wenn die Konfigurieren der Frontschiebereinstellungen Anwendung nur eine Überwachung erfordert und das Abluftventil Der HMS-1655 überwacht die Öffnungshöhe des Frontschiebers... -
Seite 28: Auswählen Der Frontschieberabhängigen Regelung
Überwachung und Regelung die Einströmgeschwindigkeit an der Frontschieberöffnung mit dem Seitenwandsensor direkt Einströmgeschwindigkeit gemessen. Zur Konfiguration des HMS-1655 für die allein vom Zur Konfiguration der Sollwerte für die Einströmgeschwindigkeit Seitenwandsensor abhängige Regelung wählen Sie Sidewall Sensor wählen Sie Edit Setpoints (Sollwerte bearbeiten) aus dem Menü... -
Seite 29: Konfigurieren Der Alarmsollwerte Für Die Einströmgeschwindigkeit
Betriebsmodus automatisch aktualisiert werden. Zur Steuerung schneller Johnson Controls Stellantriebe Wechseln des Betriebsmodus des Laborabzugs ist der HMS-1655 werkseitig mit den richtigen Einstellungen für Der Laborabzugsregler HMS-1655 kann auf den Betriebsmodus eine ordnungsgemäße Abluftklappensteuerung mit PID-Regelkreis Belegt, Nicht Belegt und Außer Betrieb eingestellt werden. Zum vorkonfiguriert. -
Seite 30: Ändern Der Anzeigeeinstellungen
Option kann die Helligkeit so weit verringert werden, dass PID-Regelkreisbetrieb, sofern aktiviert, fortgesetzt. die Anzeige bei Tageslicht kaum sichtbar ist. Eine weitere einzigartige Funktion des HMS-1655 ist die Option Für den Safety Halo™-Lichtkranz gibt es eine Komfortfunktion Real-Time View (Echtzeitanzeige), mit der die Ein- und Ausgänge... -
Seite 31: Moduleinstellungen
DIP-Schalter für Optionen (S2) – Moduskonfiguration 1 Produkttyp OFF = FMS/HMS ON = CMS-1655 Schaltfläche EMERGENCY PURGE (Notbetrieb) OFF = deaktiviert ON = aktiviert Modusauswahl OFF = FMS-1655, ON = HMS-1655 ON = HMS-1655 Betriebsmodus: OFF = Demomodus ON = Betriebsmodus Druckschalter (SW1): Reset-Taste Druckschalter (SW2):... -
Seite 32: Konfigurieren Der Einstellungen Für Das Hauptmodul
HINWEISE: Zum Konfigurieren des HMS-1655 für den Geschwindigkeitssensor in der Seitenwand stellen Sie DIP-Schalter 1 und 5 auf OFF. Zum Konfigurieren des HMS-1655 für den Frontschiebersensor auf AI-2 (Standard) stellen Sie DIP- Schalter 2 auf OFF und DIP-Schalter 6 auf ON. Näheres zu anderen Eingängen siehe Tabelle 1. -
Seite 33: Konfiguration & Einstellungen
HMS-1655 Moduleinstellungen Konfiguration & Einstellungen Tabelle 1. Konfigurationseinstellungen für Analogeingang (S1) Modus S1 - 1 S1 - 2 S1 - 3 S1 - 4 S1 - 5 S1 - 6 S1 - 7 S1 - 8 AI-1 5Vdc AI-1 20mA AI-1 10Vdc Ungültig... -
Seite 34: Bacnet-Objekte
HMS-1655 Moduleinstellungen BACnet-Objekte In der folgenden Tabelle sind die für die Integration in ein Gebäudemanagementsystem verfügbaren Datenpunkte aufgelistet. Die Tabelle enthält die Objekte für eine offene BACnet-Integration. Objekt- Lesen Binäre Werte instanz Beschreibung der Funktion oder Schreiben BV-1 Belegungszustand Lesen/Schreiben Analogeingänge... -
Seite 35: Bacnet-Objekte
HMS-1655 Moduleinstellungen BACnet-Objekte AI-1 Oberer Warnsollwert (Warnung hohe Kanalvolumenstrom basierend auf AI-3- AV - 22 Lesen/Schreiben AV - 51 Schreibgeschützt Einströmgeschwindigkeit) Volumenstromeingang (Zuluft) AI-1 Oberer Alarmsollwert (Alarm hohe Kanalvolumenstrom basierend auf AI-4- AV - 23 Lesen/Schreiben AV - 52 Schreibgeschützt Einströmgeschwindigkeit) -
Seite 36: Metasys N2Open-Objekte
HMS-1655 Moduleinstellungen Metasys N2Open-Objekte In der folgenden Tabelle sind die für die Integration in ein Gebäudemanagementsystem verfügbaren Datenpunkte aufgelistet. Die Tabelle enthält die Objekte für eine offene N2Open-Integration. Objekt- Lesen oder Interne Float-Werte Beschreibung der Funktion instanz Schreiben Sollwert PID-Regelkreis 1 (Sollwert für... -
Seite 37: Metasys N2Open-Objekte
HMS-1655 Moduleinstellungen Metasys N2Open-Objekte ADF - 28 AI-3 Unterer Alarmsollwert Lesen/Schreiben Volumetrischer Versatz ADF - 52 Schreibgeschützt (Zuluftvolumenstrom – Abluft) ADF - 29 AI-3 Unterer Warnsollwert Lesen/Schreiben ADF - 53 Sollwert für volumetrischen Offset Lesen/Schreiben ADF - 30 AI-3 Oberer Warnsollwert... -
Seite 38: Reinigen Des Hms-1655-Displays
HMS-1655 Reinigen des HMS-1655-Displays Reinigen des HMS-1655-Displays • Reinigen Sie das Display mit einem trockenen oder leicht mit einem milden Reinigungsmittel oder Ethanol angefeuchteten Tuch. • Das Tuch darf nur leicht angefeuchtet und nicht nass sein. Tragen Sie auf keinen Fall Reinigungsmittel direkt auf die Oberfläche des Touchscreens auf. -
Seite 39: Vollständiger Schaltplan
HMS-1655 Vollständiger Schaltplan LIT-12013211... -
Seite 40: Flussdiagramme
HMS-1655 Flussdiagramme Menübaum Unit Setup (Gerät einrichten) LIT-12013211... - Seite 41 HMS-1655 Flussdiagramme Menübaum Unit Setup (Gerät einrichten) LIT-12013211...
-
Seite 42: Menübaum System Setup (System Einrichten)
HMS-1655 Flussdiagramme Menübaum System Setup (System einrichten) LIT-12013211... - Seite 43 HMS-1655 Flussdiagramme Menübaum System Setup (System einrichten) LIT-12013211...
- Seite 44 HMS-1655 Flussdiagramme Menübaum System Setup (System einrichten) LIT-12013211...
-
Seite 45: Menübaum „Display Setup" (Anzeige Einrichten)
HMS-1655 Flussdiagramme Menübaum „Display Setup“ (Anzeige einrichten) LIT-12013211... -
Seite 46: Menübaum Diagnostics (Diagnose Einrichten)
HMS-1655 Flussdiagramme Menübaum Diagnostics (Diagnose einrichten) LIT-12013211... - Seite 47 Niederlassungen: Diverse Städte weltweit Johnson Controls ist ein eingetragenes Markenzeichen von Johnson Controls. ® Alle anderen hierin genannten Marken sind Marken ihrer jeweiligen Eigentümer. © Copyright 2020 Johnson Controls. Alle Rechte vorbehalten. Jede nicht genehmigte Nutzung oder Vervielfältigung ist streng verboten. www.johnsoncontrols.de...
