HMS-1655

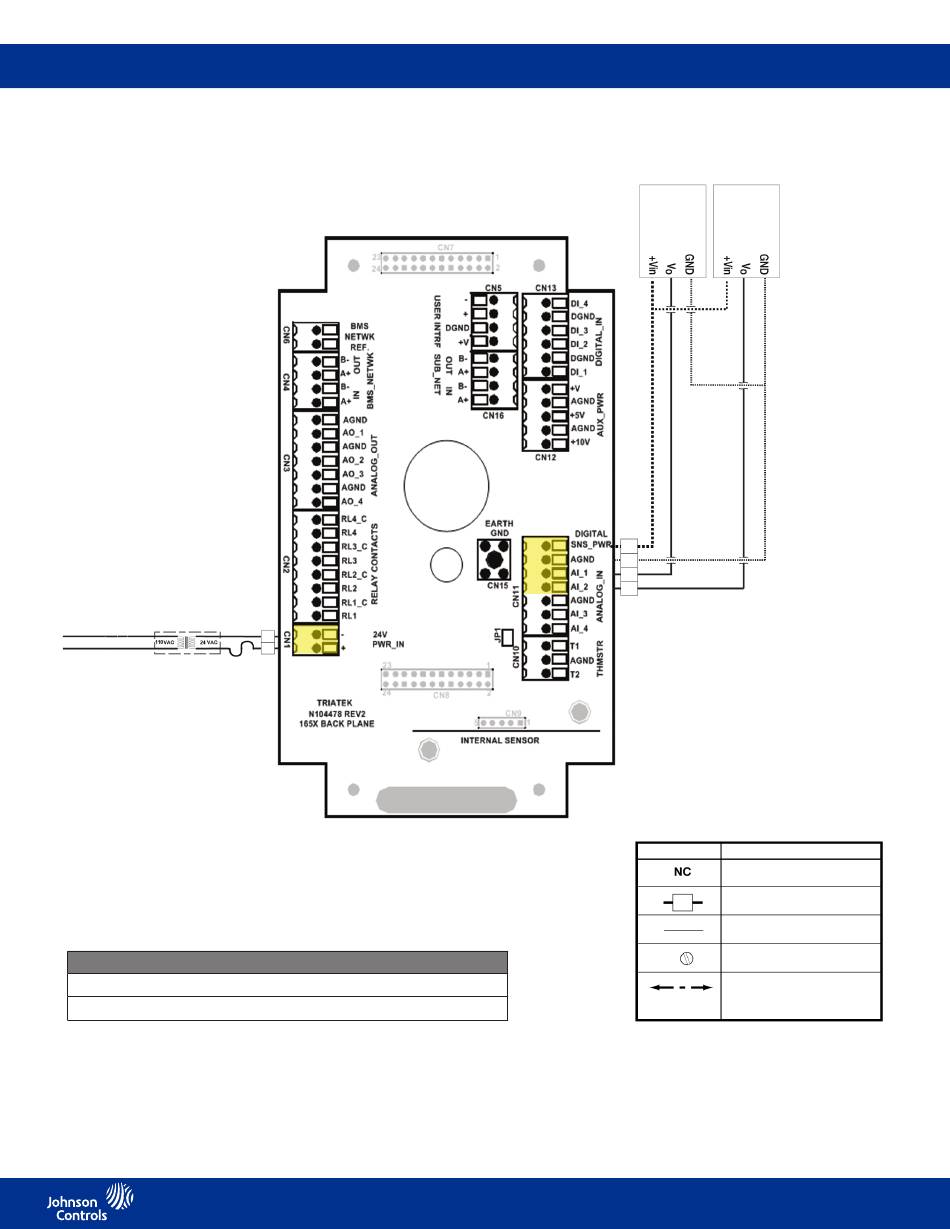

Montage/Verdrahtung
Analogeingang: zwei Luftströmungssensoren
Abspanntransformator
(mit HMS-Regler geliefert)
HINWEIS: Wenn ein älteres Seitenwandsensormodul
verwendet wird, gibt es drei Klemmen: +, IN und G. +
muss an +10 V, IN an AI_1 und G an AGND am HMS-
1655-Modulträger angeschlossen werden.
DIP-Schaltereinstellungen zur Konfiguration des Reglers
S1 - 1 = OFF, S1 - 5 = OFF (AI - 1 als 0-5-V-Eingang eingestellt)
S1 - 2 = OFF, S1 - 6 = OFF (AI - 2 als 0-5-V-Eingang eingestellt)
Inline-Sicherung
geschwindigkeits-
14
Strömungs-
Strömungs-
geschwindigkeits-
sensor
sensor 2
Legende Anschlussdiagramm
Symbol
Beschreibung
Kein Anschluss an Feldverdrahtung
Feldverdrahtung mit Platz für Nummer
Interne Verdrahtung
Schraubklemme
Volumenstrom zu und von
Gerät zwischen Raum und Flur
LIT-12013211
