HMS-1655

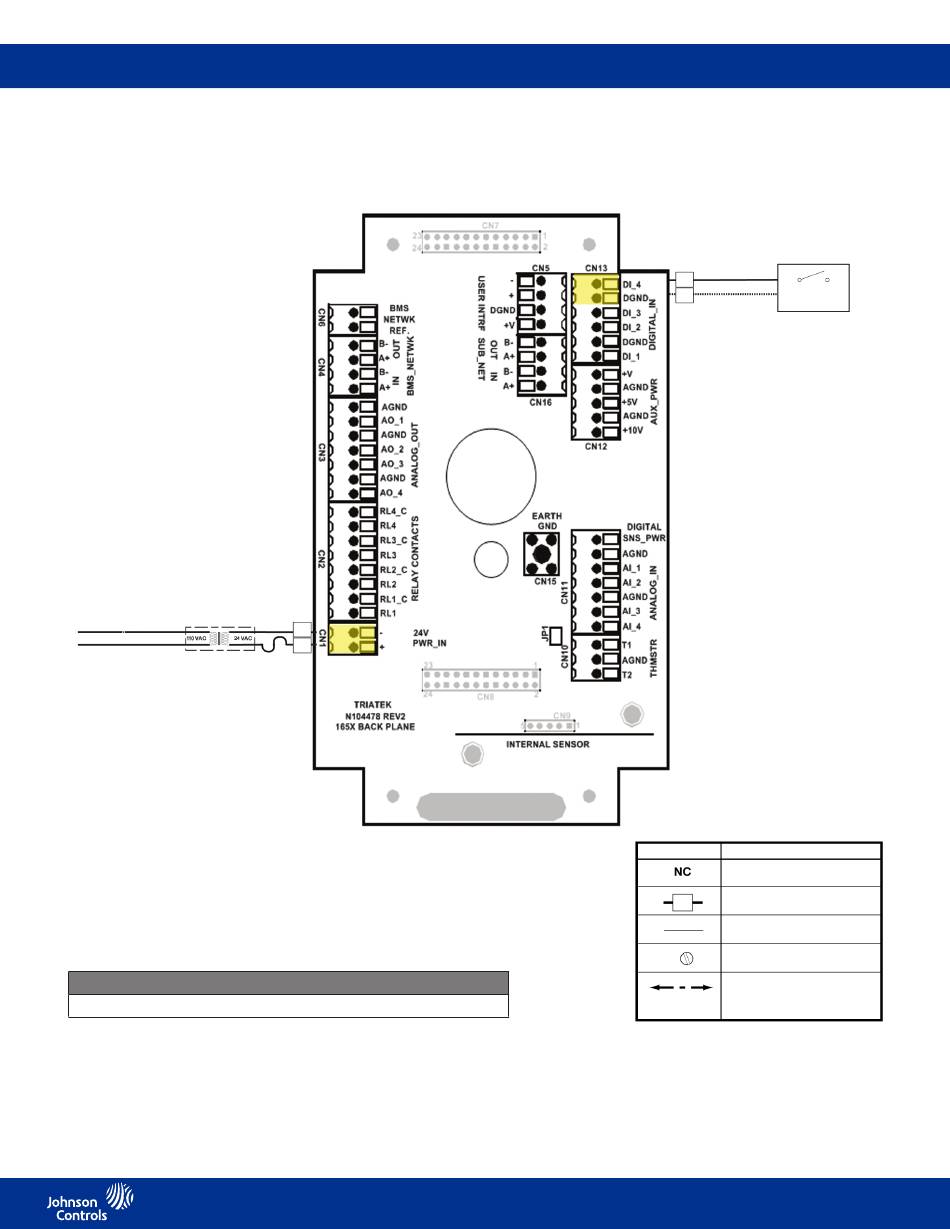

Montage/Verdrahtung
Digitaleingang Bewegungssensor
Abspanntransformator
(mit HMS-Regler geliefert)
Schiebeschaltereinstellungen zur Konfiguration des Reglers
S5 = links (low-aktiver Digitaleingang)
Inline-Sicherung
16
BEWEGUNGS-
SENSOR
Der Standardeingang für
den Bewegungssensor
ist DI-4, aber der
Abschluss kann auch
an DI-2 oder DI-3
vorgenommen werden.
Legende Anschlussdiagramm
Legende Anschlussdiagramm
Symbol
Beschreibung
Symbol
Beschreibung
Kein Anschluss an Feldverdrahtung
NC
Kein Anschluss an Feldverdrahtung
Feldverdrahtung mit Platz für Nummer
Feldverdrahtung mit Platz für Nummer
Interne Verdrahtung
Interne Verdrahtung
Schraubklemme
Schraubklemme
Volumenstrom zu und von
Volumenstrom zu und von Gerät
Gerät zwischen Raum und Flur
zwischen Raum und Flur
LIT-12013211
