HMS-1655

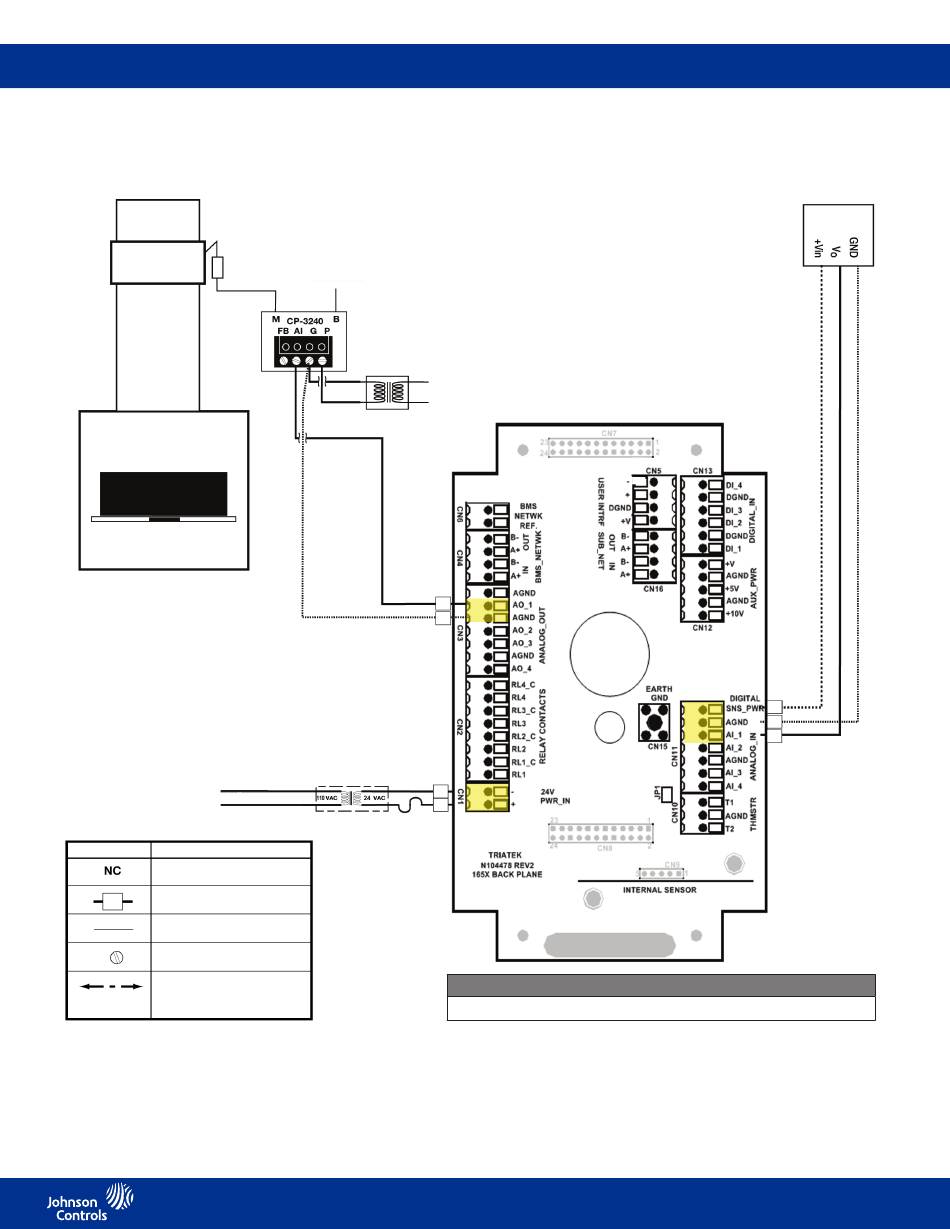

Montage/Verdrahtung
Analogausgang an pneumatischen Stellantrieb
Abluftklappe
Laborabzug
Legende Anschlussdiagramm
Symbol
Beschreibung
Legende Anschlussdiagramm
Kein Anschluss an Feldverdrahtung
Symbol
Beschreibung
NC
Kein Anschluss an Feldverdrahtung
Feldverdrahtung mit Platz für Nummer
Feldverdrahtung mit Platz für Nummer
Interne Verdrahtung
Interne Verdrahtung
Schraubklemme
Schraubklemme
Volumenstrom zu und von
Volumenstrom zu und von
Gerät zwischen Raum und Flur
Gerät zwischen Raum und Flur
Pneumatischer
Stellantrieb
Hauptluft 30 PSI (2,07 bar)
Abspanntransformator
Inline-Sicherung
(mit HMS-Regler geliefert)
120/24-V AC-Trenn-
transformator, 60 Hz
DIP-Schaltereinstellungen zur Konfiguration des Reglers
S1 - 1 = OFF, S1 - 5 = OFF (AI - 1 als 0-5-V-Eingang eingestellt)
11
Strömungsge-
schwindigkeits-
sensor
LIT-12013211
