HMS-1655
Montage/Verdrahtung

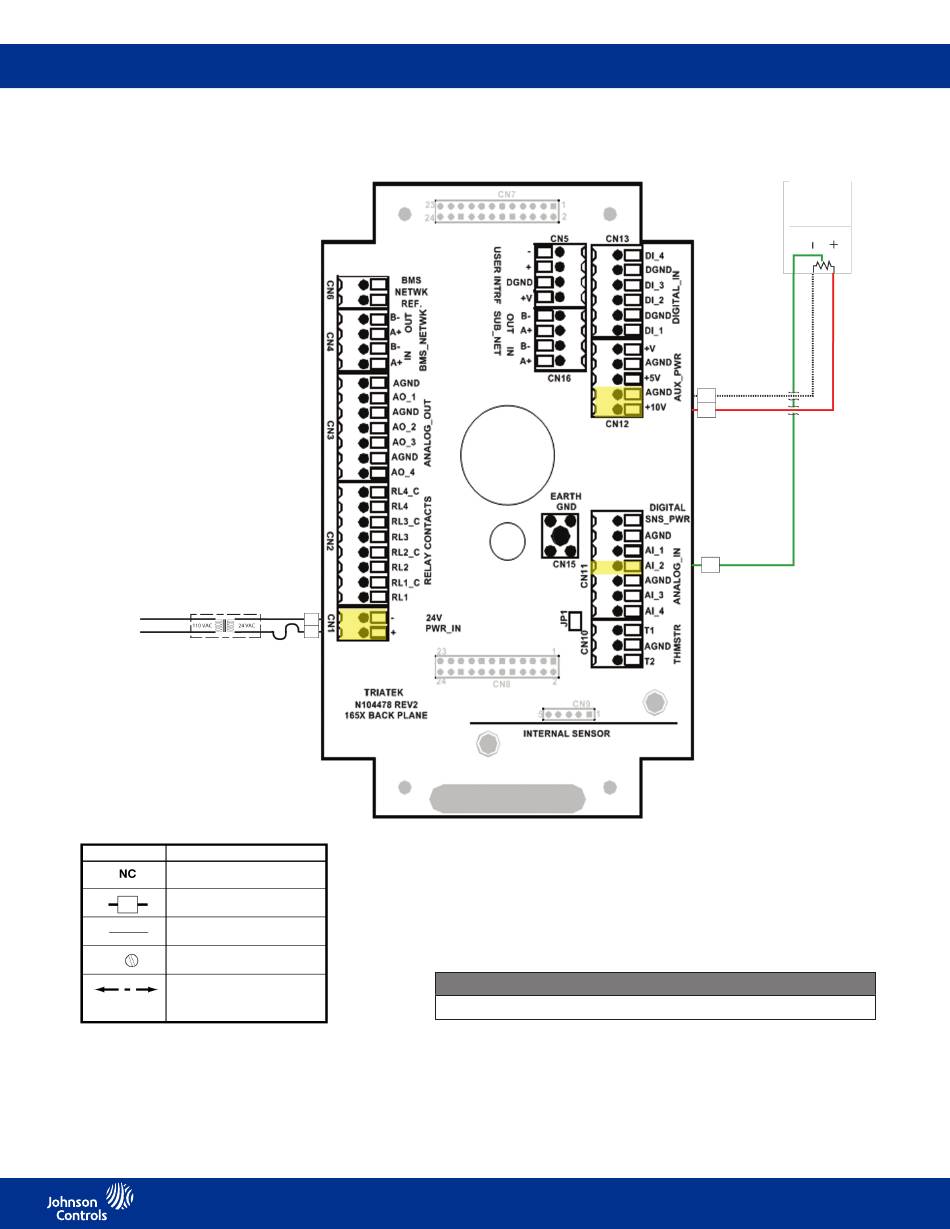

Analogeingang Frontschiebersensor
Abspanntransformator
(mit HMS-Regler geliefert)
Legende Anschlussdiagramm
Legende Anschlussdiagramm
Symbol
Symbol
Beschreibung
Beschreibung
NC
Kein Anschluss an Feldverdrahtung
Kein Anschluss an Feldverdrahtung
Feldverdrahtung mit Platz für Nummer
Feldverdrahtung mit Platz für Nummer
Interne Verdrahtung
Interne Verdrahtung
Schraubklemme
Schraubklemme
Volumenstrom zu und von Gerät
zwischen Raum und Flur
Volumenstrom zu und von
Gerät zwischen Raum und Flur
Inline-Sicherung
DIP-Schaltereinstellungen zur Konfiguration des Reglers
S1 - 2 = OFF, S1 - 6 = ON (AI - 3 als 0-10-V-Eingang eingestellt)
15
Frontschieber-
sensor
Der Standardeingang
für den
Frontschiebersensor
ist AI-2, aber bei zwei
Sensoreinheiten kann
der Abschluss auch
an AI-3 oder AI-4
vorgenommen werden.
LIT-12013211
