HMS-1655

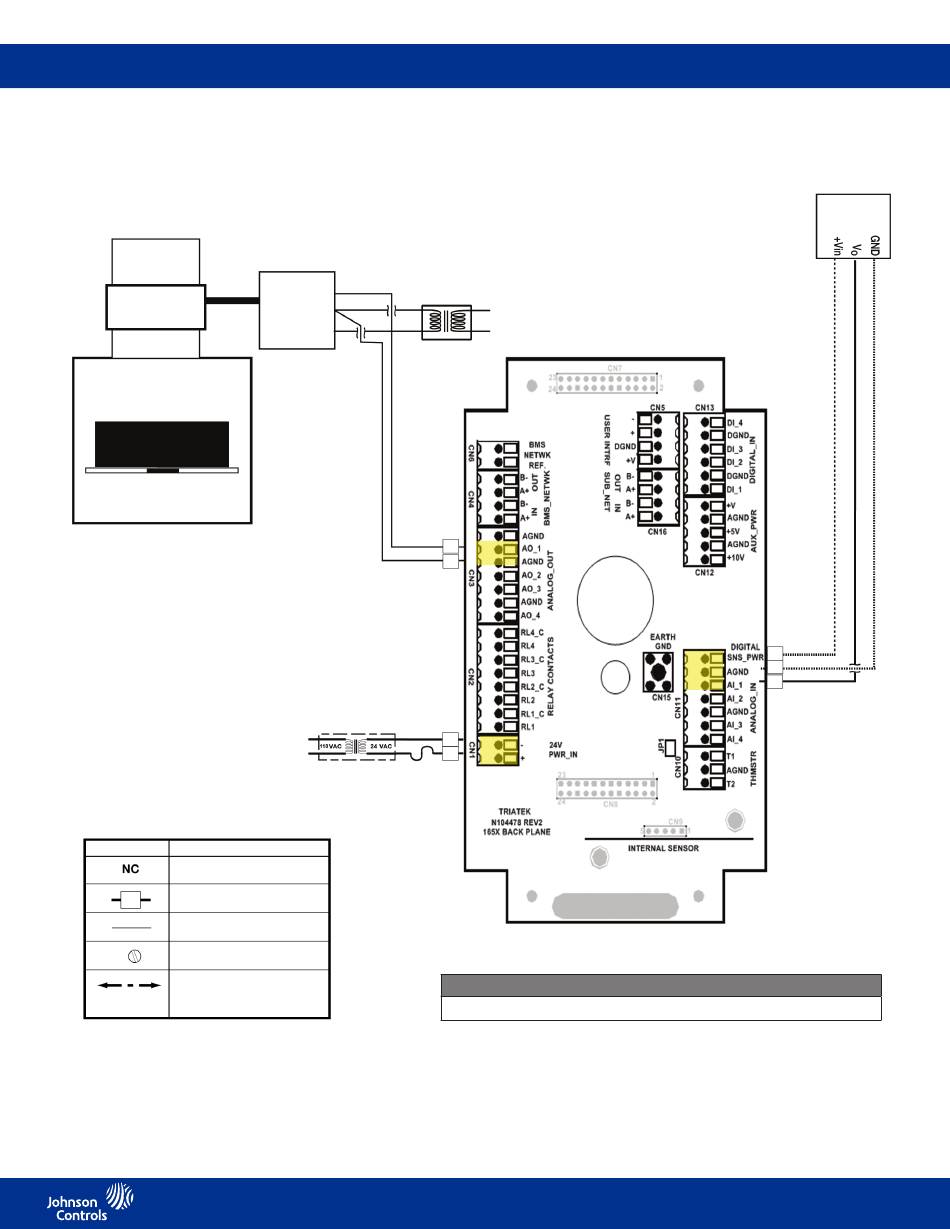

Montage/Verdrahtung
Analogausgang an elektrischen Stellantrieb
Schneller elektrischer
Stellantrieb ACT-FA-8001
Auslassventil
Laborabzug
Legende Anschlussdiagramm
Legende Anschlussdiagramm
Symbol
Beschreibung
Symbol
NC
Beschreibung
Kein Anschluss an Feldverdrahtung
Kein Anschluss an Feldverdrahtung
Feldverdrahtung mit Platz für Nummer
Interne Verdrahtung
Feldverdrahtung mit Platz für Nummer
Schraubklemme
Interne Verdrahtung
Volumenstrom zu und von Gerät
zwischen Raum und Flur
Schraubklemme
Volumenstrom zu und von
Gerät zwischen Raum und Flur
120/24-Trenntransformator, 60 Hz (nur Klasse 2)
Analog-
eingang
COM
Abspanntransformator
Inline-Sicherung
(mit HMS-Regler geliefert)
DIP-Schaltereinstellungen zur Konfiguration des Reglers
S1 - 1 = OFF, S1 - 5 = OFF (AI - 1 als 0-5-V-Eingang eingestellt)
12
Strömungsge-
schwindigkeits-
sensor
LIT-12013211
