Montagehandleiding uitsluitend voor vakpersoneel

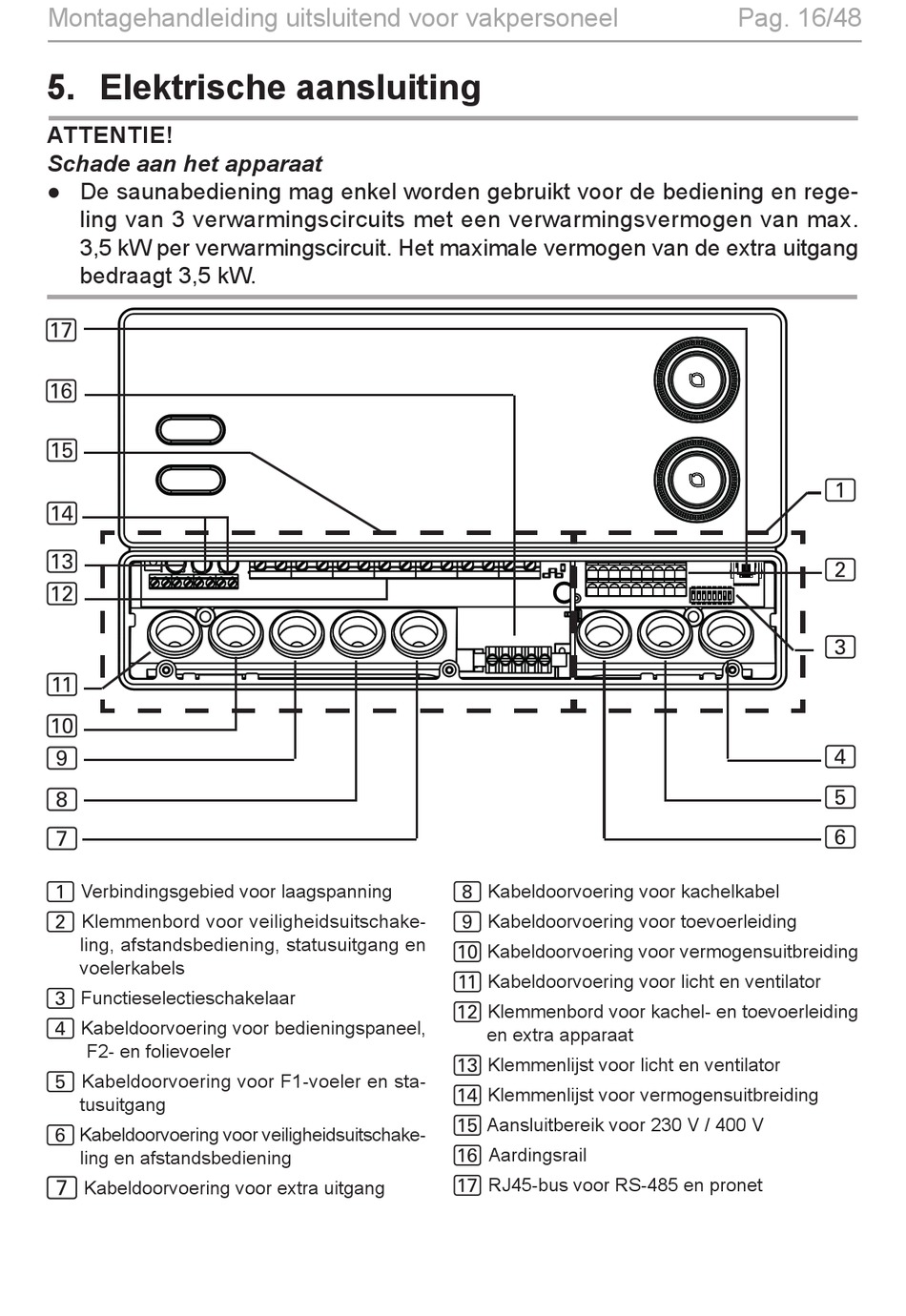

5. Elektrische aansluiting

ATTENTIE!
Schade aan het apparaat
● De saunabediening mag enkel worden gebruikt voor de bediening en rege-
ling van 3 verwarmingscircuits met een verwarmingsvermogen van max.
3,5 kW per verwarmingscircuit. Het maximale vermogen van de extra uitgang
bedraagt 3,5 kW.
h
g
f
e
d
c
b
a
9
8
7
Verbindingsgebied voor laagspanning
1
Klemmenbord voor veiligheidsuitschake-
2
ling, afstandsbediening, statusuitgang en
voelerkabels
Functieselectieschakelaar
3
Kabeldoorvoering voor bedieningspaneel,
4
F2- en folievoeler
Kabeldoorvoering voor F1-voeler en sta-
5
tusuitgang
Kabeldoorvoering voor veiligheidsuitschake-
6
ling en afstandsbediening
Kabeldoorvoering voor extra uitgang
7
Kabeldoorvoering voor kachelkabel
8
Kabeldoorvoering voor toevoerleiding
9
Kabeldoorvoering voor vermogensuitbreiding
a
Kabeldoorvoering voor licht en ventilator
b
Klemmenbord voor kachel- en toevoerleiding
c
en extra apparaat
Klemmenlijst voor licht en ventilator
d
Klemmenlijst voor vermogensuitbreiding
e
Aansluitbereik voor 230 V / 400 V
f
Aardingsrail
g
RJ45-bus voor RS-485 en pronet
h
Pag. 16/48
