Asennusohjeet henkilöstö
Asenna saunaohjain tekemällä seuraavat työvaiheet:
1. Ruuvaa kaksi ristipääruuvia (16 mm) saunan seinään n. 1,70 m:n korkeudelle
siten, että niiden kannat jäävät 7 mm:n etäisyydelle seinäpinnasta. Ruuvien
pitää olla 145 mm:n etäisyydellä toisistaan (ks. Kuva 1).
80
40

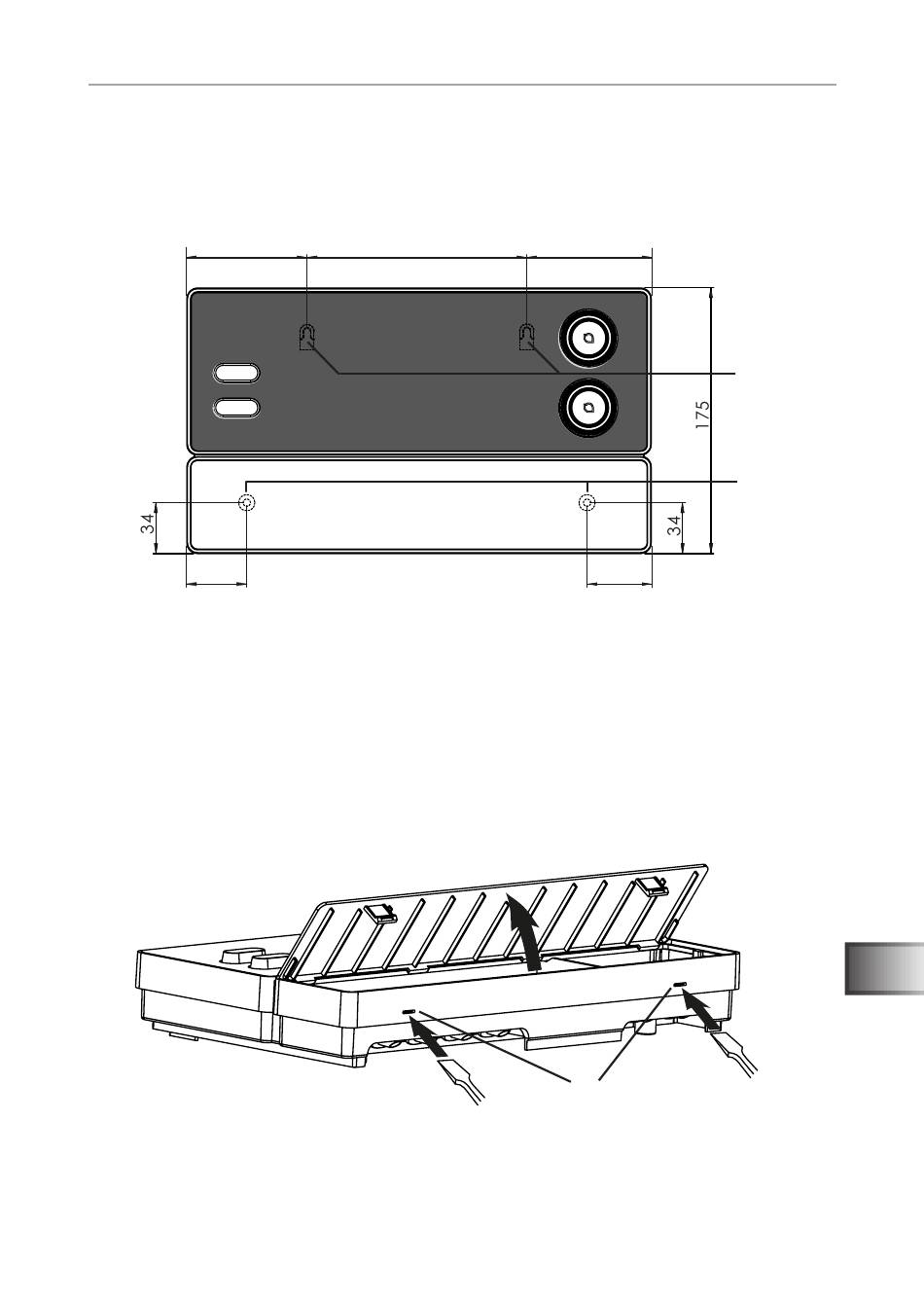

Kuva 1 Ripustimen paikka ja asennusreiät (mittayksikkö: mm)
2. Paina sulkusalpoja C ruuvitaltalla hieman sisään ja ota kotelon kansi pois
(katso Kuva 2).
3. Ripusta saunaohjain ripustinten A avulla ristipääruuveihin, jotka äsken
asensit (ks. Kuva 1).
4. Ruuvaa kaksi ristipääruuvia (16 mm) alakiinnitysreikiin B (ks. Kuva 1).
Kuva 2 Kotelon kannen irrotus
145
C
s. 13/48
82
A
B
43
