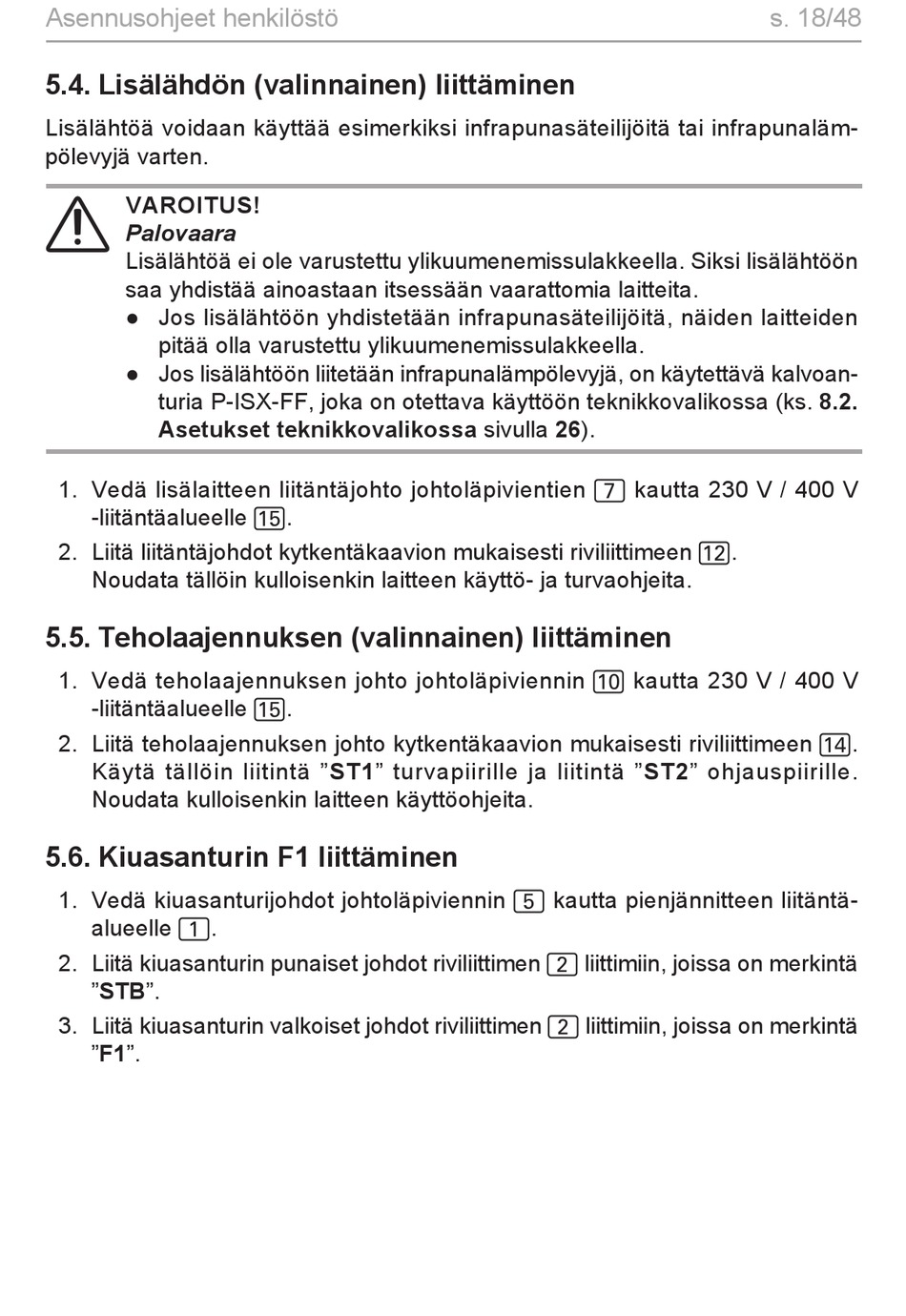

5.4. Lisälähdön (valinnainen) liittäminen
Lisälähtöä voidaan käyttää esimerkiksi infrapunasäteilijöitä tai infrapunaläm-
pölevyjä varten.
VAROITUS!
Palovaara
Lisälähtöä ei ole varustettu ylikuumenemissulakkeella. Siksi lisälähtöön
saa yhdistää ainoastaan itsessään vaarattomia laitteita.
● Jos lisälähtöön yhdistetään infrapunasäteilijöitä, näiden laitteiden
pitää olla varustettu ylikuumenemissulakkeella.
● Jos lisälähtöön liitetään infrapunalämpölevyjä, on käytettävä kalvoan-
turia P-ISX-FF, joka on otettava käyttöön teknikkovalikossa (ks. 8.2.
Asetukset teknikkovalikossa sivulla 26).
1. Vedä lisälaitteen liitäntäjohto johtoläpivientien 7 kautta 230 V / 400 V
-liitäntäalueelle f.
2. Liitä liitäntäjohdot kytkentäkaavion mukaisesti riviliittimeen c.
Noudata tällöin kulloisenkin laitteen käyttö- ja turvaohjeita.
5.5. Teholaajennuksen (valinnainen) liittäminen
1. Vedä teholaajennuksen johto johtoläpiviennin a kautta 230 V / 400 V
-liitäntäalueelle f.
2. Liitä teholaajennuksen johto kytkentäkaavion mukaisesti riviliittimeen e.
Käytä tällöin liitintä "ST1" turvapiirille ja liitintä "ST2" ohjauspiirille.
Noudata kulloisenkin laitteen käyttöohjeita.
5.6. Kiuasanturin F1 liittäminen
1. Vedä kiuasanturijohdot johtoläpiviennin 5 kautta pienjännitteen liitäntä-
alueelle 1.
2. Liitä kiuasanturin punaiset johdot riviliittimen 2 liittimiin, joissa on merkintä
"STB".
3. Liitä kiuasanturin valkoiset johdot riviliittimen 2 liittimiin, joissa on merkintä
"F1".
s. 18/48
