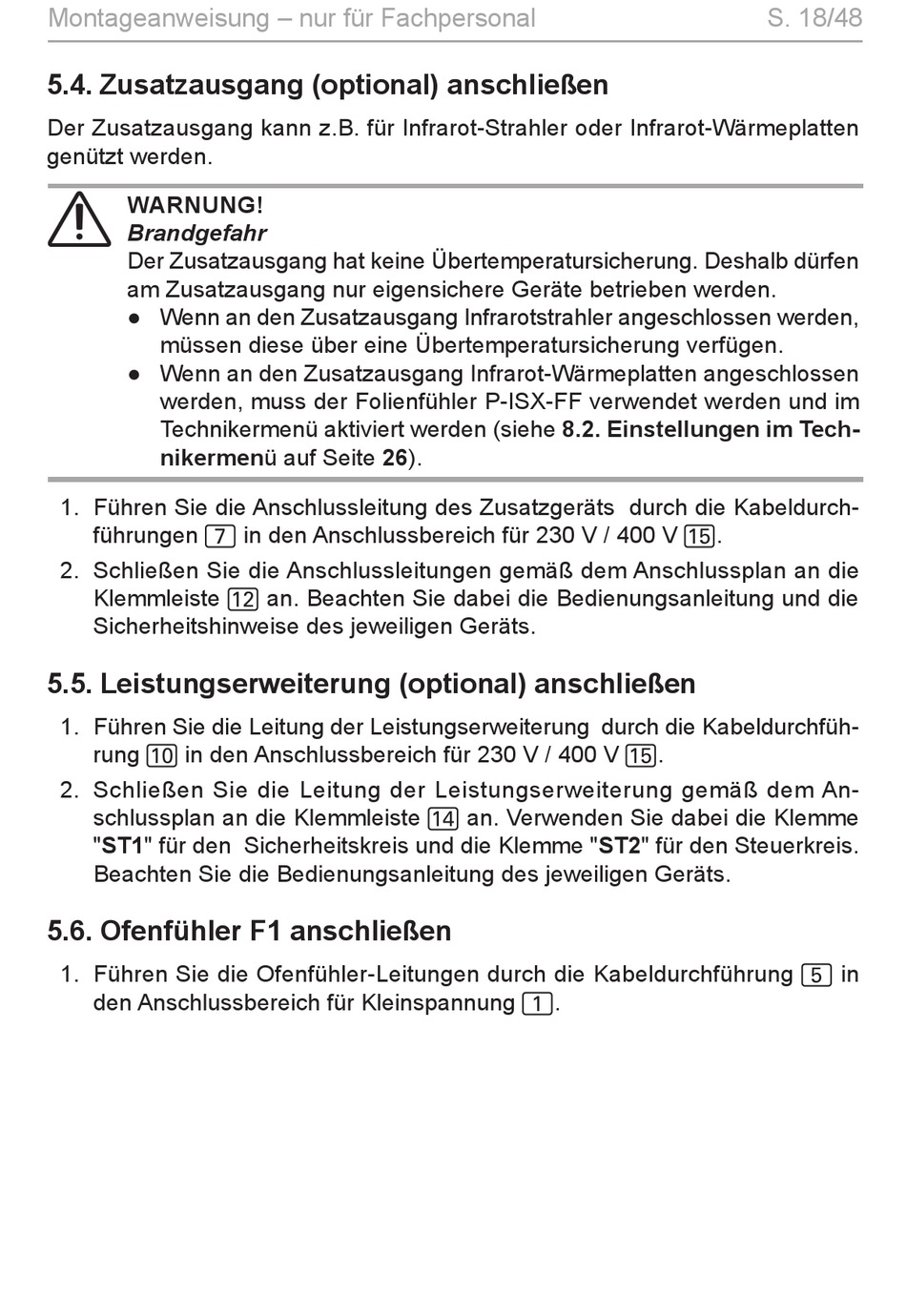

Montageanweisung – nur für Fachpersonal
5.4. Zusatzausgang (optional) anschließen
Der Zusatzausgang kann z.B. für Infrarot-Strahler oder Infrarot-Wärmeplatten
genützt werden.
WARNUNG!
Brandgefahr
Der Zusatzausgang hat keine Übertemperatursicherung. Deshalb dürfen
am Zusatzausgang nur eigensichere Geräte betrieben werden.
● Wenn an den Zusatzausgang Infrarotstrahler angeschlossen werden,
müssen diese über eine Übertemperatursicherung verfügen.
● Wenn an den Zusatzausgang Infrarot-Wärmeplatten angeschlossen
werden, muss der Folienfühler P-ISX-FF verwendet werden und im
Technikermenü aktiviert werden (siehe 8.2. Einstellungen im Tech-
nikermenü auf Seite 26).
1. Führen Sie die Anschlussleitung des Zusatzgeräts durch die Kabeldurch-
führungen 7 in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Anschlussleitungen gemäß dem Anschlussplan an die
Klemmleiste c an. Beachten Sie dabei die Bedienungsanleitung und die
Sicherheitshinweise des jeweiligen Geräts.
5.5. Leistungserweiterung (optional) anschließen
1. Führen Sie die Leitung der Leistungserweiterung durch die Kabeldurchfüh-
rung a in den Anschlussbereich für 230 V / 400 V f.
2. Schließen Sie die Leitung der Leistungserweiterung gemäß dem An-
schlussplan an die Klemmleiste e an. Verwenden Sie dabei die Klemme
"ST1" für den Sicherheitskreis und die Klemme "ST2" für den Steuerkreis.
Beachten Sie die Bedienungsanleitung des jeweiligen Geräts.
5.6. Ofenfühler F1 anschließen
1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung 5 in
den Anschlussbereich für Kleinspannung 1.
S. 18/48
