Monteringsanvisning endast för fackpersonal

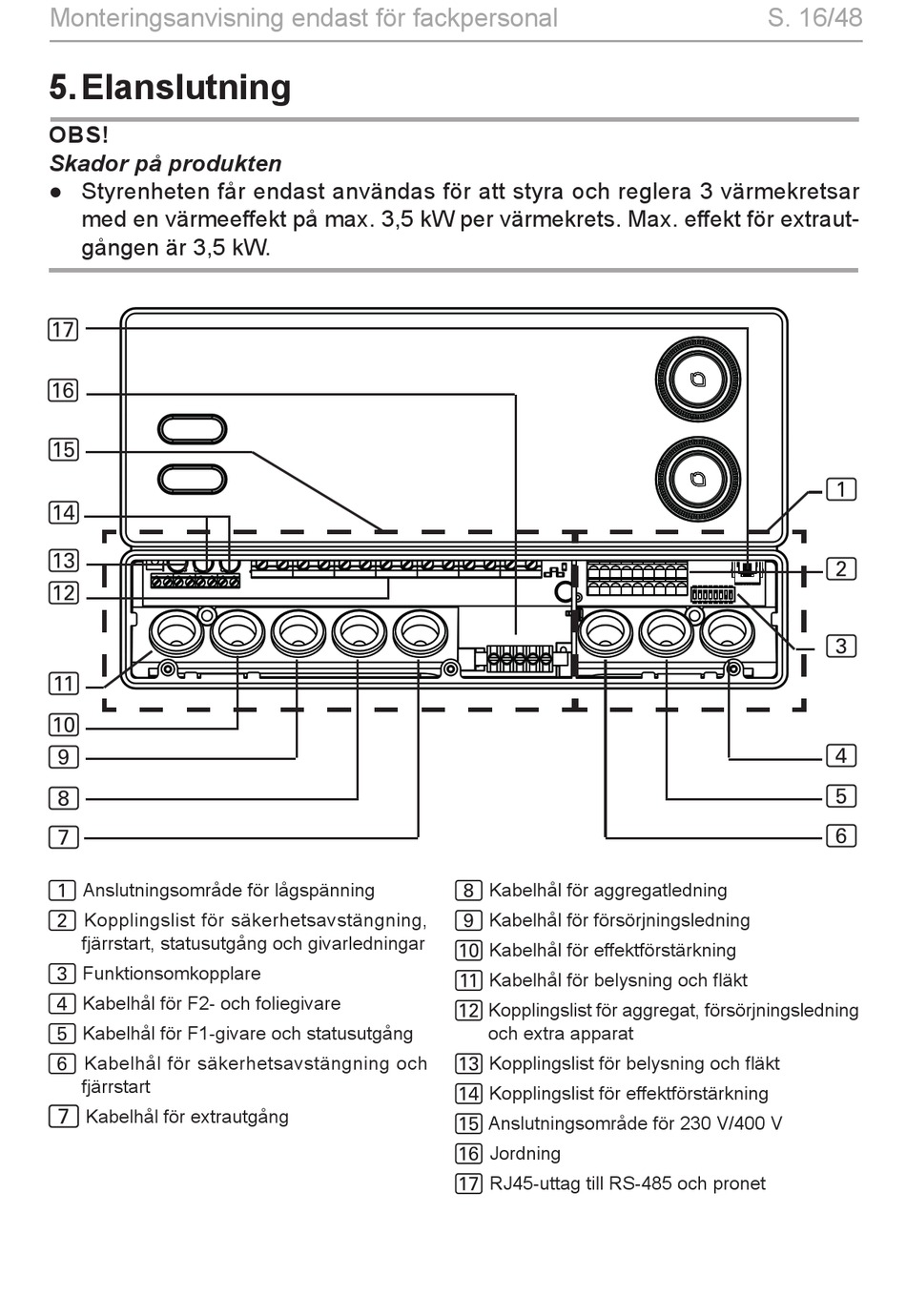

5. Elanslutning

OBS!
Skador på produkten
● Styrenheten får endast användas för att styra och reglera 3 värmekretsar
med en värmeeffekt på max. 3,5 kW per värmekrets. Max. effekt för extraut-
gången är 3,5 kW.
h
g
f
e
d
c
b
a
9
8
7
Anslutningsområde för lågspänning
1
Kopplingslist för säkerhetsavstängning,
2
fjärrstart, statusutgång och givarledningar
Funktionsomkopplare
3
Kabelhål för F2- och foliegivare
4
Kabelhål för F1-givare och statusutgång
5
Kabelhål för säkerhetsavstängning och
6
fjärrstart
Kabelhål för extrautgång
7
Kabelhål för aggregatledning
8
Kabelhål för försörjningsledning
9
Kabelhål för effektförstärkning
a
Kabelhål för belysning och fläkt
b
Kopplingslist för aggregat, försörjningsledning
c
och extra apparat
Kopplingslist för belysning och fläkt
d
Kopplingslist för effektförstärkning
e
Anslutningsområde för 230 V/400 V
f
Jordning
g
RJ45-uttag till RS-485 och pronet
h
S. 16/48
1
2
3
4
5
6
