Anschlussschema RGB-Video-Ausgabe mit H/V-Sync:
Falls Ihr Videosichtgerät über einen RGB-Eingang mit getrennten H-Sync/V-Sync-
Eingängen für analoge progressive Signale verfügt, schließen Sie den MAP 1 gemäß der
oben stehenden Tabelle an und stellen folgende Optionen (wie oben beschrieben) ein:
Set Progressive Output
Set Sync Out
Anschlussschema RGB-Video-Ausgabe mit Sync on Green:
Falls Ihr Videosichtgerät keine der o.g. Anschlussarten unterstützt, sondern an seinem
RGB-Eingang die Sync-Signale auf der Grün-Leitung verlangt (Sync on Green), schlie-
ßen Sie den MAP 1 gemäß der oben stehenden Tabelle an und stellen folgende Optio-
nen (wie oben beschrieben) ein:
Set Progressive Output
Set Sync Out
Hinweis:
· In dieser Betriebsart werden nur 3 Leitungen zum Videosichtgerät benötigt, da die
Sync-Signale zusammen mit dem grünen Farbsignal auf Leitung G übertragen wer-
den.
Wichtig:

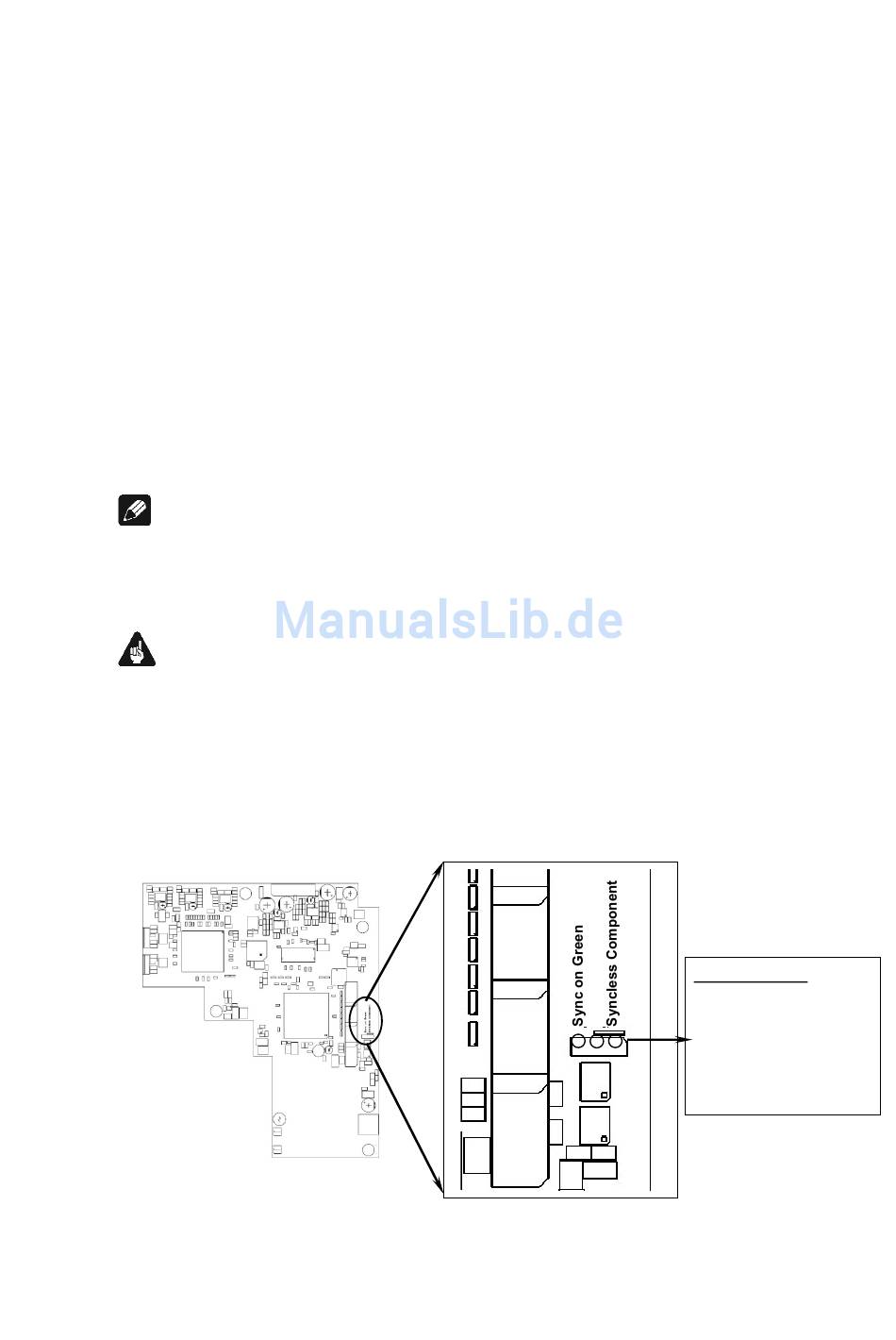

· Für diese Betriebsart ist es nötig, dass der Jumper unten rechts auf der Progressive
Scan-Platine auf Position SyncOnGreen gesteckt wird (siehe Abbildung). Für alle
anderen Betriebsmodi muss der Jumper auf Position Syncless Component stehen
(Werkseinstellung).
=
R G B
=
H/V-Sync
=
R G B
=
C-Sync
3
2
1
51
Jumperstellung:
Pin 1 und 2 verbunden =
Syncless Component
Pin 2 und 3 verbunden =
Sync on Green
