Inhaltszusammenfassung für Audionet maP

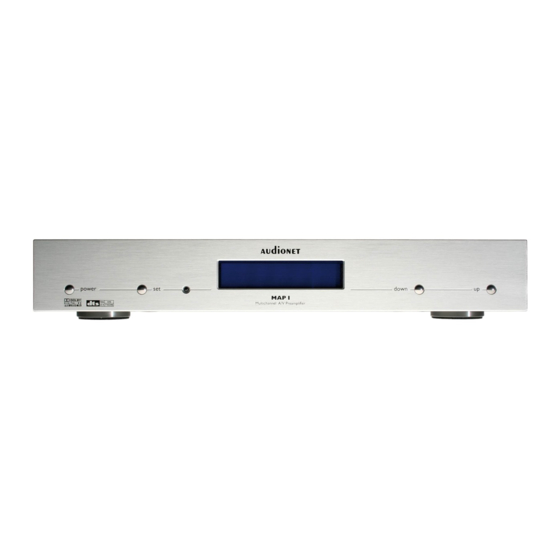

- Seite 1 Audionet Multi Channel Audio/Video Pre - Amplifier Bedienungsanleitung V1.1...
-
Seite 2: Zusä Tzliche Erdanbindung
Phase/heiß er Leiter ist an der Rückseite markiert ('Phase') 23. Der MAP ist ein Stand By-Gerä t. Bitte betä tigen Sie den Netzschalter 23 auf der Rückseite, um den MAP in den Stand By-Zustand zu schalten. Das Display zeigt nach kurzer Zeit 'Audionet'. -
Seite 3: Audionet Link
Buchse 22 auf der Gerä terückseite des MAP an. Verbinden Sie beide (!!) Gerä te (MAP und EPS) mit dem Stromnetz. Schalten Sie zuerst das EPS, dann den MAP ein. Der MAP befindet sich nun im Stand By-Modus. - Seite 4 Externer 8-Kanal Analog-Eingang (Analog 8 Channel Inputs): Verbinden Sie analoge Mehrkanal-Quellen (externer Dekoder, DVD-Player mit integriertem Dekoder, SACD-Player etc.) mit dem 8-Kanal Analog-Eingang 11 des MAP. Alternativ kö nnen Sie diesen Eingang auch für die MultiRoom-Betriebsart verwenden (siehe Abschnitt 'MultiRoom-Betriebsart').
-
Seite 5: Einstellungen / Setup
Einstellungen / Setup Einstellmö glichkeiten an der Gerä tefront: An der Gerä tefront befinden sich 4 Taster, um den MAP zu steuern. Die meisten Einstellungen lassen sich von hier aus vornehmen. Für einen grö ß eren Komfort benutzen Sie bitte die mitgelieferte Fernbedienung COM. - Seite 6 Ü berblick Setup-Menüs: ® Select Input ® Listening Mode RUN mode ¯ ® Center Offset ® Left Surround Offset ® Right Surround Offset ® Left Aux Offset ® Right Aux Offset ® LFE Mix Offset ® Sub Offset Bal. Front ¯...
-
Seite 7: Beschreibung Der Einzelnen Menüpunkte
Beschreibung der einzelnen Menüpunkte RUN mode: Falls kein Menüpunkt angewä hlt wurde, befindet sich das Gerä t normalerweise im RUN- Modus. Benutzen Sie die UP- und DOWN-Tasten, um die Lautstä rke einzustellen. Das Display zeigt in der ersten Zeile Namen und Nummer des angewä hlten Eingangs an. In der zweiten Ziele steht der aktuelle Lautstä... - Seite 8 Left/Right Surround Offset: Mit den Tasten UP und DOWN lä ß t sich der Pegel des jeweiligen Surround-Kanals getrennt einstellen (+10...-10dB). Hinweis: Dieses Menü ist nur verfügbar, wenn entweder der interne Dekoder aktiv ist ('Internal Decoder' auf 'active') oder der Eingang 'External 8ch In' gewä hlt wurde. Left/Right Aux Offset: Mit den Tasten UP und DOWN lä...
- Seite 9 an. Lediglich 2/0 Dolby Digital Programme, bei denen das Pro Logic Flag NICHT gesetzt ist, werden als 2-Kanal Stereo wiedergegeben. 'All': Alle 2-Kanal Programme (PCM oder 2/0 Dolby Digital) werden mit Dolby Pro Logic II dekodiert (Ausnahme: 96kHz PCM). Hinweis: Dieses Menü ist nur verfügbar, wenn der interne Dekoder aktiv ist ('Internal Decoder' auf 'active').
- Seite 10 Panorama: Die Panorama-Option verbreitert das Stereo-Klangbild der Frontlautsprecher in der Weise, daß Signalanteile zu einem Teil in die Surround-Kanä le gemischt wird, um einen 'Wraparound'-Effekt zu erzielen. Dieser Effekt tritt besonders hervor bei Aufnahmen mit starken Elementen im linken oder rechten Kanal, da diese vom Panorama-Prozeß detektiert und akzentuiert werden.
- Seite 11 Set TV System: Für die korrekte Umwandlung von Cinch-Video zu S-Video wä hlen Sie das für Sie zutreffende TV System. Drücken Sie die DOWN-Taste für NTSC. Drücken Sie die UP- Taste für PAL. Cinch to S-Video: Um den integrierten Konverter zur Wandlung von Cinch-Video auf S-Video zu aktivieren, drücken Sie die UP-Taste.
- Seite 12 'small': Bass-Signale unterhalb der Subwoofer-Grenzfrequenz (Sub X-Over Freq) werden auf den Subwoofer bzw. die Front L/R umgeleitet in Abhä ngigkeit von der Einstellung für die Front-Lautsprecher. Wä hlen Sie diese Option für kleine Surround-Lautsprecher, die keine groß en Pegel im Bassbereich wiedergeben kö...
- Seite 13 Verwenden Sie die Einstellung 'buffered', wenn die Ausgangsimpedanz Ihrer an den 8-Kanal Analog-Eingang 11 angeschlossenen Quelle grö ß er 100 Ohm ist. Hinweis: Beim Anschluß von Audionet-Gerä ten ist der Eingangspuffer nicht nö tig. Stellen Sie daher für diese Option 'direct' an.
- Seite 14 Drücken Sie die 'menu'-Taste auf der Fernbedienung, um ins Hauptmenü zu gelangen. Dort finden Sie 2 Tasten mit der Aufschrift 'MAP' und 'MAP Setup'. Um an die Menüs zur Grundeinstellung des MAPs zu kommen, benutzen Sie bitte die Taste 'MAP Setup'. Sie gelangen dann in das 'MAP Setup'-Untermenü.
- Seite 15 Untermenü 'MAP Setup': Im Untermenü 'MAP Setup' finden Sie 6 Menü-Tasten auf 2 Bildschirmseiten. Auf der Seite 'Ü bersicht Setup-Menüs' sind die einzelnen Meüpunkte zu den entsprechenden Tasten auf der Fernbedienung aufgeführt. Drücken einer der 6 Menü-Tasten verzweigt in das entsprechende Menü.
- Seite 16 Seite 1: Benutzen Sie die Tasten 'An1' bis 'An 6', um die Analog-Eingä nge 1 bis 6 16 direkt zu wä hlen. Mit den Tasten 'D1' bis 'D5' wä hlen Sie die Digital-Eingä nge 1 bis 5 10 direkt. Die Zuordnung entspricht der Beschriftung auf der Gerä...
- Seite 17 Drücken Sie nochmals 'CH+', um wieder im Modus zum gleichzeitigen Einstellen beider Kanä le LS und RS zu gelangen. Drücken Sie die Taste 'Aux', um den Pegel der Aux-Kanä le mit Hilfe der 'VOL+'- und 'VOL-'-Tasten (+...-10dB) abzugleichen. In diesem Modus wirkt die Einstellung auf beide Aux-Kanä...
- Seite 18 Front L/R Kanä le wä hlen. Hinweis: Diese Option ist nur verfügbar, wenn der interne Dekoder ausgeschaltet ist ('Internal Decoder' = 'disabled') oder, falls er aktive ist ('Internal Decoder' = 'active'), die Betriebsart 'PCM direct' gewä hlt wurde. 'Audionet': Spezielles digitales Oversamplingfilter mit kurzem Pre-Ringing 'Lagrange': kurzes Lagrange-Filter...
- Seite 19 aktuell gültigen ersetzt werden sollen. Der Speichervorgang wird mit Betä tigung von 'mute/ENTER' abgeschlossen. Den Modus zum Ersetzen aller Einstellungen sä mtlicher Eingangskanä le erreichen Sie durch erneutes Drücken der Taste 'CH+'. Drücken Sie 'mute/ENTER', um die aktuellen Einstellungen allen Eingangskanä len zu zuweisen. Ein User Setting umfaß...
- Seite 20 Display Im RUN-Modus enthä lt die erste Zeile des Displays die Eingangskanalnummer ('1' bis '6' für Analog In 1 bis 6, '1' bis '5' für Digital In 1 bis 5, 'E' für 8ch External Input, 'A' bis 'D' für MultiRoom In 'A' bis 'D') gefolgt vom (durch den Benutzer ä nderbaren) Namen des Eingangskanals (14 Zeichen lang).
-
Seite 21: On Screen Display (Osd)
Die zweite Zeile des Displays liefert Informationen über die Ausgangs- und Lautsprecherkonfiguration. Ist ein Lautsprecher in der Lautsprecherkonfiguration vorhanden und wird er gleichzeitig vom aktuellen Listening Mode unterstützt, wird der entsprechende Buchstabe im Display erscheinen: 'L' = Left Front 'C' = Center 'R' = Right Front 'LS' = Left Surround 'RS' = Right Surround... -
Seite 22: Betriebsart Multiroom
Betriebsart MultiRoom Alternativ kann der 8-Kanal Analog-Eingang 'External 8ch Input' 11 dazu benutzt werden, um 4 separate 2-Kanal Analog-Quellen an den MAP anzuschließ en. Die Mehrkanal- Ausgä nge werden dann nach unten aufgeführter Zuordnung mit 4 separaten Stereo- Verstä rkern, die Lautsprecher in 4 verschiedenen Rä umen treiben, verbunden. Die Lautstä... -
Seite 23: Sicherheitshinweise
· Ö ffnen Sie niemals das Gerä t. Unautorisiertes Ö ffnen führt zum Verlust der Garantieansprüche! · Bitte verwenden Sie ein trockenes, weiches Tuch zur Reinigung! Wir wünschen Ihnen viele herausragende Hö reindrücke mit Ihren Audionet- Produkten! Sollten noch Fragen offen geblieben sein, so zö gern Sie bitte nicht, sich mit... -
Seite 24: Technische Daten
1 YUV/RGB Video-Ausgang (cinch) 1 VGA Video-Ausgang (SubD15HD) Ausgä nge 1 "Audionet-Link" (optisch) Eingä nge 1 7-pin Buchse für Audionet EPS (Externe Spannungsversorgung) 1 Buchse für zusä tzliche Erdverbindung Optionen Line Doubler Video-Karte MC/MM Phono-Vorverstä rker Externe Spannungsversorgung "Audionet EPS"... - Seite 25 Besonderheiten programmierbare, lernfä hige Infrarot-Fernbedienung mit LCD-Touch-Display interner oder externer Mehr-Kanal-Decoder (Dolby Digital, DTS) 8-Kanal-Eingang (konfigurierbar als 4 separate Stereo Eingä nge für Multi-Room Anwendung) On Screen Display Y/C-Separator mit digitalem Kammfilter zur Wandlung von FBAS/Cinch -Video- Eingang nach S-Video-Ausgang Class A Ausgangsstufen optionale Line-Doubler-Einsteckkarte für flimmerfreien Videoausgang vier wä...
- Seite 26 Digital-Eingä nge Samplefrequenz 32 bis 96 kHz (vorbereitet für 192 kHz) "PCM-Direct"-Mode, 48 kHz / 96 kHz THD+N >104 dB / >110 dB(A) @ 1 kHz, -60 dBFS >106 dB / >110 dB(A) @ 1 kHz PCM-Mode (Dolby Config 1), 48 kHz, THD+N @ 1 kHz, -60 dBFS Front...
- Seite 27 “ DTS” and “ DTS Digital Surround” are registered trademarks of Digital Theater Systems, Inc. Copyright 1996, 2000 Digital Theater Systems, Inc. All rights reserved. Entwickelt und produziert von: Idektron GmbH & Co. KG, Herner Str. 299, Gebä ude 6, 44809 Bochum www.audionet.de kontakt@audionet.de...
