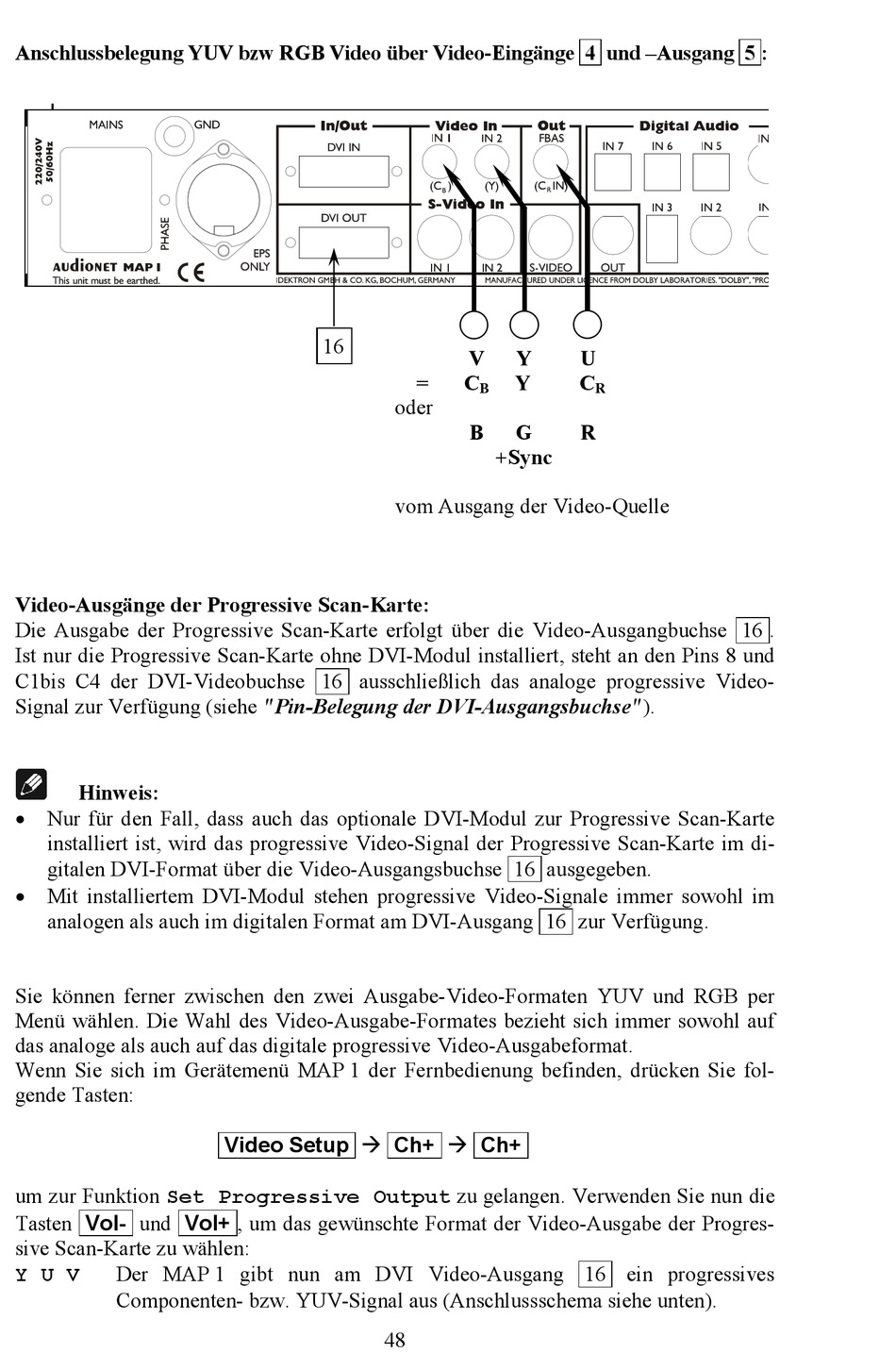

Anschlussbelegung YUV bzw RGB Video über Video-Eingänge 4 und –Ausgang 5 :
Video-Ausgänge der Progressive Scan-Karte:
Die Ausgabe der Progressive Scan-Karte erfolgt über die Video-Ausgangbuchse 16 .
Ist nur die Progressive Scan-Karte ohne DVI-Modul installiert, steht an den Pins 8 und
C1bis C4 der DVI-Videobuchse 16 ausschließlich das analoge progressive Video-
Signal zur Verfügung (siehe "Pin-Belegung der DVI-Ausgangsbuchse").
Hinweis:
· Nur für den Fall, dass auch das optionale DVI-Modul zur Progressive Scan-Karte
installiert ist, wird das progressive Video-Signal der Progressive Scan-Karte im di-
gitalen DVI-Format über die Video-Ausgangsbuchse 16 ausgegeben.
· Mit installiertem DVI-Modul stehen progressive Video-Signale immer sowohl im
analogen als auch im digitalen Format am DVI-Ausgang 16 zur Verfügung.
Sie können ferner zwischen den zwei Ausgabe-Video-Formaten YUV und RGB per
Menü wählen. Die Wahl des Video-Ausgabe-Formates bezieht sich immer sowohl auf
das analoge als auch auf das digitale progressive Video-Ausgabeformat.
Wenn Sie sich im Gerätemenü MAP 1 der Fernbedienung befinden, drücken Sie fol-
gende Tasten:
um zur Funktion Set Progressive Output zu gelangen. Verwenden Sie nun die
Tasten Vol- und Vol+ , um das gewünschte Format der Video-Ausgabe der Progres-
sive Scan-Karte zu wählen:
Der MAP 1 gibt nun am DVI Video-Ausgang 16 ein progressives
Y U V
Componenten- bzw. YUV-Signal aus (Anschlussschema siehe unten).
16
Video Setup à Ch+ à Ch+
48
V
Y
=
C
Y
B
oder
B
G
+Sync
vom Ausgang der Video-Quelle
U
C
R
R
