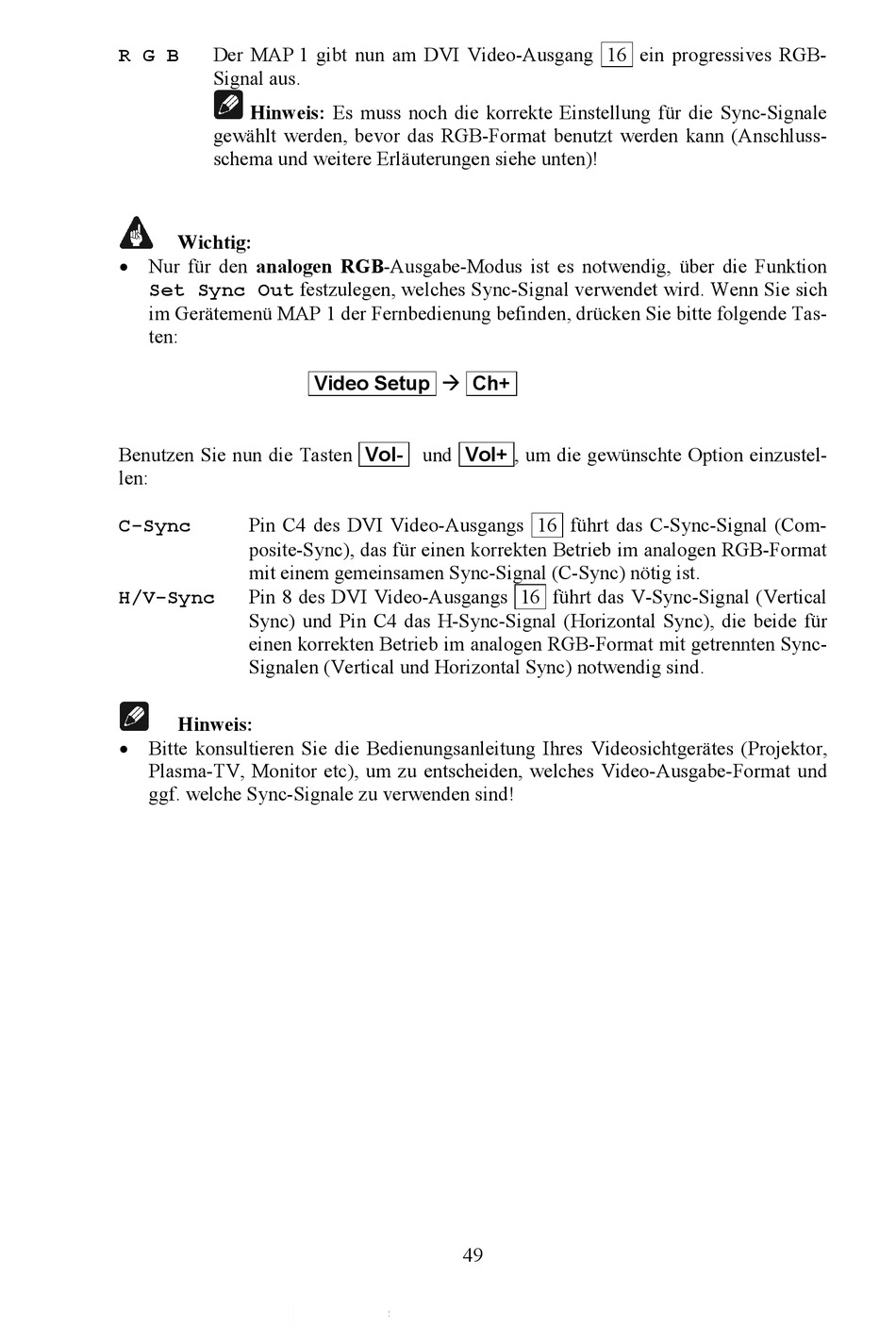

Der MAP 1 gibt nun am DVI Video-Ausgang 16 ein progressives RGB-
R G B
Signal aus.
Hinweis: Es muss noch die korrekte Einstellung für die Sync-Signale
gewählt werden, bevor das RGB-Format benutzt werden kann (Anschluss-
schema und weitere Erläuterungen siehe unten)!
Wichtig:
· Nur für den analogen RGB-Ausgabe-Modus ist es notwendig, über die Funktion
Set Sync Out festzulegen, welches Sync-Signal verwendet wird. Wenn Sie sich
im Gerätemenü MAP 1 der Fernbedienung befinden, drücken Sie bitte folgende Tas-
ten:
Benutzen Sie nun die Tasten Vol- und Vol+ , um die gewünschte Option einzustel-
len:
Pin C4 des DVI Video-Ausgangs 16 führt das C-Sync-Signal (Com-
C-Sync
posite-Sync), das für einen korrekten Betrieb im analogen RGB-Format
mit einem gemeinsamen Sync-Signal (C-Sync) nötig ist.
Pin 8 des DVI Video-Ausgangs 16 führt das V-Sync-Signal (Vertical
H/V-Sync
Sync) und Pin C4 das H-Sync-Signal (Horizontal Sync), die beide für
einen korrekten Betrieb im analogen RGB-Format mit getrennten Sync-
Signalen (Vertical und Horizontal Sync) notwendig sind.
Hinweis:
· Bitte konsultieren Sie die Bedienungsanleitung Ihres Videosichtgerätes (Projektor,
Plasma-TV, Monitor etc), um zu entscheiden, welches Video-Ausgabe-Format und
ggf. welche Sync-Signale zu verwenden sind!
Video Setup à Ch+
49
