Anschlussbelegung DVI-Ausgang 16 (analoge Signale):
Im Folgenden finden Sie die Anschlussbelegungen der DVI-Ausgangsbuchse 16 für
die verschiedenen analogen Video-Ausgabeformate. Verwenden Sie diese Übersicht,
um ein passendes Kabel zum Anschluss Ihres Videosichtgerätes zu wählen.
DVI Ausgangsbuchse
Pin
Signal
8
Analog Vertikal Sync
C1
Analog Rot
C2
Analog Grün
C3
Analog Blau
C4
Analog Horizontal Sync
Einstellung für analoge YUV-Video-Ausgabe:
Falls Ihr Videosichtgerät über einen YUV-Eingang für analoge progressive Signale ver-
fügt, schließen Sie den MAP 1 gemäß der oben stehenden Tabelle an und stellen fol-
gende Optionen (wie oben beschrieben) ein:
Set Progressive Output
Set Sync Out
Einstellungen für analoge RGB-Video-Ausgabe mit C-Sync:
Falls Ihr Videosichtgerät über einen RGB-Eingang mit C-Sync (= Composite Sync) für
analoge progressive Signale verfügt, schließen Sie den MAP 1 gemäß der oben stehen-
den Tabelle an und stellen folgende Optionen (wie oben beschrieben) ein:
Set Progressive Output
Set Sync Out

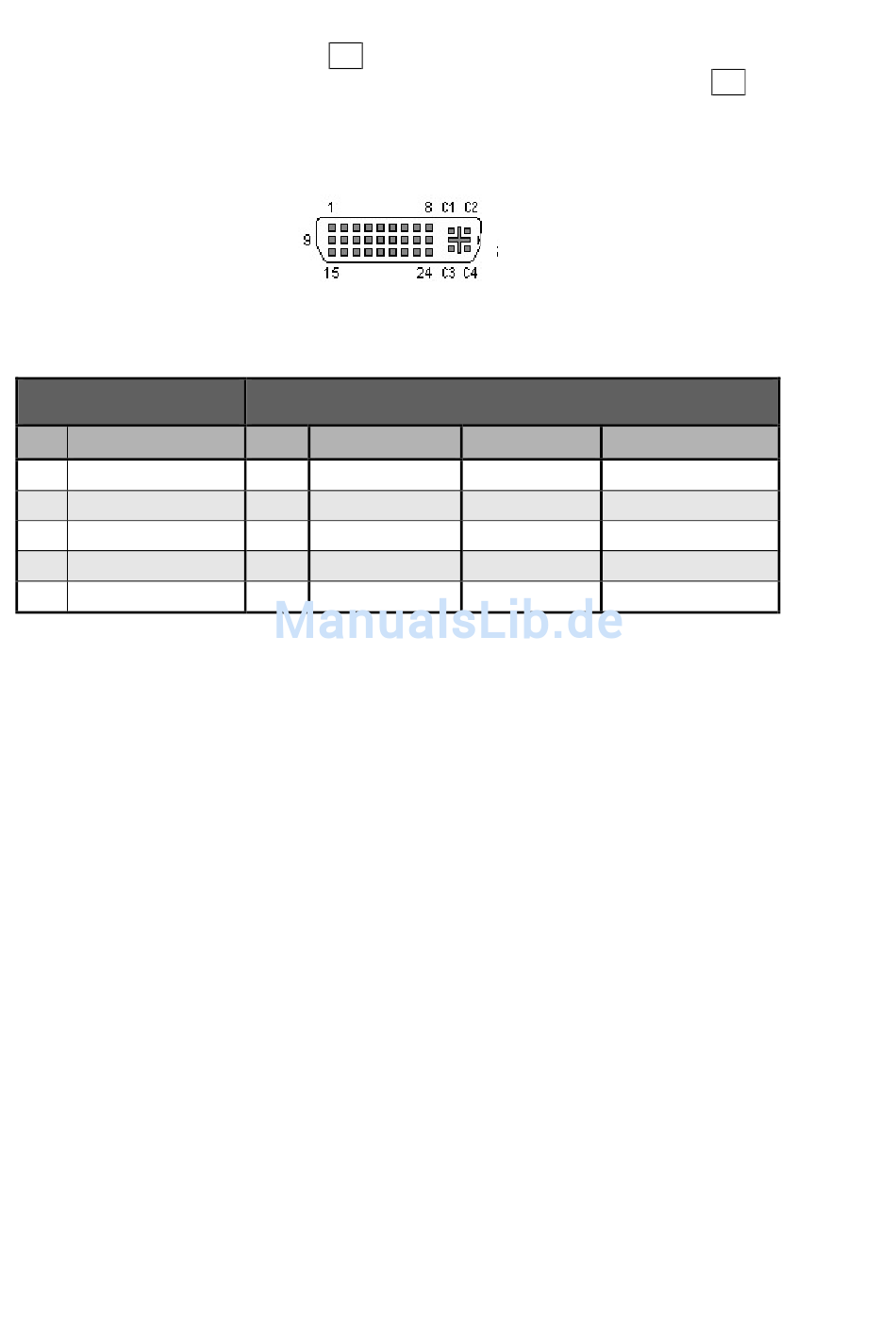

Pin-Belegung der DVI-Ausgangsbuchse
Analoges Video-Ausgangsformat
YUV
RGB + H/V-Sync
-
V-Sync
U
R
Y
G
V
B
-
H-Sync
50
RGB + C-Sync
RGB + Sync on Green
-
R
G
B
C-Sync
=
Y U V
=
C-Sync
=
R G B
=
C-Sync
-
R
G + Sync
B
-
