- Seite 1 ToughCam IPM3014 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Zeichnungen ....................... 27 Abbildungsverzeichnis Abb.1.1 – T10 ToughCam IPM3014 .................. 4 Tab.4.1 – Modellschlüssel ....................11 Abb.5.1 – PA Anschluss ToughCam IPM3014 ..............13 Tab.5.1 – Potentialausgleich ................... 14 Abb.5.2 –Kabelverschraubung und Zuleitung ..............14 Abb.5.3 – ToughCam IPM3014 T10-VA1.2.K1.BOR-xxx-K-N ......... 14 Abb.5.4 –... - Seite 3 Abb.5.6 – RJ45 Kontaktbelegung ..................17 Tab.5.3 – Aderbelegung und Steckerkontakt für Modellschlüssel „L“ und “LL“....18 Abb.5.7 – SKD01-T Aderbelegung .................. 18 Abb.5.8 – Öffnen der ToughCam IPM3014 ..............22 Abb.5.9 – Position Steuertaste ..................22 Abb.5.10 – Lösen des Montageadapters ................. 23 Abb.5.11 –...
-
Seite 4: Einleitung

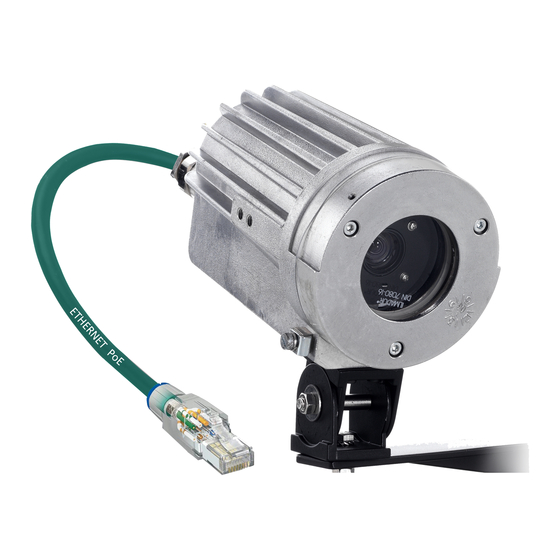

Einleitung Die ToughCam IPM3014 ist ein sehr kompaktes, robustes, digitales Kamerasystem (Typ T10) der Firma SAMCON Prozessleittechnik GmbH und sehr flexibel für unterschiedlichste industrielle Applikationen einsetzbar. Aufgrund vorteilhafter Gehäuse-Abmessungen und Adaptionsmöglichkeiten, sowie optionalen Objektiven mit unterschiedlichen Blickwinkeln, Brennweiten und Fokusbereichen, sind Schauglasapplikation und Prozessüberwachungen auch mit geringsten Objektabständen möglich. -
Seite 5: Technische Daten
Technische Daten Elektrische Kennwerte der Einbaukomponenten 2.1.1 Kameramodul Axis M3014 Spannungsversorgung: PoE, IEEE 802.3af/ 802.3at Typ 1 Klasse 1 Bezugsspannung: ±48 V DC (44 ... 54 V DC) 9 … 12 mA Klassifizierungssignatur: maximale Leistungsaufnahme: 3,84 W 2.1.2 PTC Gehäuseheizung (optional) Typ: DBK HP05-1/04-24 Bezugsspannung U... -
Seite 6: Anschlussleitung Skd01-T
Anschlussleitung SKD01-T Samcon Systemkabel Digital (Typ „02-T“) für Beschreibung: Tiefsttemperaturbereiche, Datentransfer und PoE Leistungsversorgung der Kamera, Leis- tungsversorgung der PTC Gehäuseheizung (optional), DIN EN 60079-14: 2014 konform! Außendurchmesser: 9,1 ± 0,2mm Wandstärke: 1,0 ± 0,1mm Biegeradius: 10x Außendurchmesser bei Installation 5x Außendurchmesser nach Installation... -
Seite 7: Axis M3014
2.3.1 Axis M3014 Datenblatt siehe unter: http://www.axis.com/files/datasheet/ds_m3014_56882_de_1403_lo.pdf Betriebsanleitung siehe unter: http://www.axis.com/files/manuals/um_m3014_61144_en_1411.pdf Netzwerkzugriff und IP Adressierung siehe unter: http://www.axis.com/files/manuals/ig_assign_ip_51619_de_1304.pdf Kurzinstallationsanleitung (multilingual) siehe unter: http://www.axis.com/files/manuals/ig_M3014_1569370_de_1603.pdf Sonstige technische Daten 0 °C … +50 °C (Typ N) Zul. Umgebungstemperatur (MTBF): -30 °C … +50 °C (Typ L) -60 °C …... -
Seite 8: Spezifikation
Arbeitsumfeld (Medienbeständigkeiten und spezifische Details zur Korrosions-, Chemikalien- und Wärme- beständigkeit sind nur auf Anfrage möglich und müssen von der Firma Samcon GmbH im Einzelnen geprüft werden!) Zusätzliche metallische und nicht-metallische Werkstoffe des T07-VA1.2.x.x Gehäuseschutzsystems (Ex d): Federstahl verzinkt (WNr.: 1.0330), PTFE ®... - Seite 9 Achtung Diese ToughCam ist mit einer 3,0 V BR / CR2032 Lithium-Batterie ausgestattet, mit der interne Echtzeituhr (RTC) versorgt wird. Diese Lithium Knopfzellen (3,0 V) enthalten 1,2- Dimethoxyethan; Ethylenglycoldimethylether (EGDME), CAS-Nr. 110-71-4 Gewicht (ohne Zubehör) 2200 g (mit K1 Kabel- und Zuleitungsflansch) 2650 g (mit K2 Kabel- und Zuleitungsflansch) Gewicht Zubehörkomponenten: 800 g (Wandausleger WMB-S)
-
Seite 10: Sicherheitshinweise
Externe Wärme und/oder Kältequellen sind bei der Montage zu beachten. Die zulässigen Temperaturbereiche für Lager-, Transport- und Betriebsbedingungen müssen eingehalten werden! Erläuterungen zum Modellschlüssel Die Liste der verfügbaren ToughCam IPM3014 Modellvarianten ist aktuell wie folgt: Ex Produktname Modellvarianten Gehäuse- Kabellänge [m]... - Seite 11 Tab.4.1 – Modellschlüssel Erklärung: ToughCam IPM3014 = Funktionelle Kamerabeschreibung der ToughCam Serie (technische Daten/ Spezifikation des Kameramoduls) Produktionstyp, Gerätebezeichnung ist „T10 ToughCam Serie“ T10 = VA1.2.K1.BOR = T11 Baureihe (Edelstahl 1.4404) mit kleinem Querschnitt Ø =79mm) und kleiner Schauglasscheibe (Ø...
-
Seite 12: Inbetriebnahme
Betriebsanleitung sowie in der Installationsanleitung! ® Die T10 ToughCam IPM3014 wird mit einem elektrischen Anschlusskabel des Typs SKD01-T (System Kabel Digital 2. Generation Tiefsttemperaturbereich) ausgeliefert. Die maximale Übertragungsreichweite von PoE Kamera (PD) zu PoE Netzwerkschnittstelle (PSE) beträgt typischerweise 100 Meter (ggf. kürzer/ EMV abhängig) und kann individuell durch den Kunden bestimmt werden. -
Seite 13: Potentialausgleich
® Die ToughCam IPM3014 wird immer als Kabelschwanzgerät mit der gewünschten Kabel- länge produziert und ausgeliefert, so dass elektrische und mechanische Tätigkeiten im Inneren der Kapselung durch den Anwender bzw. Monteur weder zulässig noch nötig sind. Der Kabelabschluss ist, je nach beauftragter Konfektionierung, bis auf blanke Cu-Leiter abisoliert oder mit Stecker versehen. -
Seite 14: Anschluss Und Absicherung
SKD01-T (Samcon) Abb.5.2 –Kabelverschraubung und Zuleitung Die Abbildungen 5.3 – 5.5 illustrieren die potentiellen Kabelkonfektionierungen der ToughCam IPM3014. Mögliche Kabelabschlüsse sind Klemmleisten-, Stecker- oder die hybride Variante für den optionalen Heizungsbetrieb (Achtung: IEEE PoE Spezifikation wird hierbei aufgebhoben!) Abb.5.3 – ToughCam IPM3014 T10-VA1.2.K1.BOR-xxx-K-N... -
Seite 15: Abb.5.4 - Toughcam Ipm3014 T10-Va1.2.K1.Bor-Xxx-P-N
Es können verschiedene Technologien wie bspw. PoE Switch/ Endspan oder PoE Injektor/ Midspan zum Einsatz kommen. Die Schnittstelle der ToughCam IPM3014 nutzt zur Datenübertragung eine 100 Mbit/s „Fast Ethernet“ Verbindung (100BASE-TX). Im Falle eines Kabelabschlusses mit Stecker (Abb.5.4 und Abb. 5.5), ist dieser mit der RJ45 PoE Buchse des Netzwerkgerätes zu koppeln. - Seite 16 Vorfeld auf Eignung geprüft werden, bzw. in Rücksprache mit der Fa. Samcon ausgewählt werden! Es ist zulässig, die ToughCam IPM3014 während des Betriebes und Interaktion mit einer Visualisierungs-/ Videomanagementsoftware oder Webinterface Zugriff etc. vom Netz- werk zu trennen und wieder zuzuschalten (hot plugging), bzw. aus gegebenem Anlass spannungsfrei und wieder zuschalten („reboot“...
-
Seite 17: Abb.5.6 - Rj45 Kontaktbelegung
Rx+ / WH / GN 0,33 0,64 Massivleiter PoE GND Cu blank n.a. PoE +48 VDC 0,33 0,64 Massivleiter Cu blank n.a. PoE +48 VDC WH / BU 0,33 0,64 Massivleiter Cu blank Rx- / 0,33 0,64 Massivleiter PoE GND Cu blank n.a. -
Seite 18: Abb.5.7 - Skd01-T Aderbelegung
9 (shield A) / GND) Abb.5.7 – SKD01-T Aderbelegung Die PoE Leistungsversorgung der ToughCam IPM3014, erfordert keine zusätzliche Absicherung innerhalb der Zuleitung. Die Einspeisung über das PoE Netzwerkgerät erfolgt über eine Elektronik mit intelligenter Schaltung und normierter Schnittstelle. Leitung und Endgerät werden permanent innerhalb eines feinen Toleranzfeldes über- wacht und im Fehler- bzw. -
Seite 19: Prüfungen Vor Spannungszuschaltung
Zuleitungsabsicherung empfohlen: 2000 mA -T- träge (ESKA UL-Feinsicherung 20x5mm) Achtung: Allgemeine technische Daten, Stromspitzen und Inrushverhalten des CB06 Laststrom- kreises der ToughCam IPM3014 sind im Kap. 2.2.2 ausführlich erläutert. 5.2.3 Prüfungen vor Spannungszuschaltung Achtung! Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen nationalen Bestimmungen genannten Prüfungen durchzuführen. -
Seite 20: Prüfung Der Status Leds
Schauglasscheibe des geschlossenen Gehäuses wahrgenommen werden. Durch Kontrolle der Status LEDs kann eine ordnungsgemäße Funktion der Kamera auch ohne Webinterface kontrolliert werden. Der Status der IPM3014 Netzwerkkamera anhand des LED Indikators ist ausführlich in der Tabelle auf Seite 6 der Axis Betriebsanleitung beschrieben http://www.axis.com/files/manuals/um_m3014_61144_en_1411.pdf Der „boot“... -
Seite 21: Hardware Reset
GmbH bei Auftragserteilung Wunschformat (16:10, 16:9, 4:3 etc.), spe- zifische Objektentfernung und Blickwinkel zwecks bestmöglicher Ob- jektivauswahl mitzuteilen. Es können ebenso Passwörter, Benutzernamen, Streaming Profile, IP Adressen und Subnetzmaskierungen, etc. auf Wunsch individuell vor- konfiguriert werden! Hardware Reset Der Hardware Reset sollte nur durchgeführt werden, wenn die Kamera auch nach Spannungsfreischaltung nicht mehr im Netzwerk erreichbar ist, eine Firmware- Aktualisierung missglückt ist, oder das Rücksetzen auf Werkseinstellungen ausdrücklich gefordert ist. -
Seite 22: Abb.5.8 - Öffnen Der Toughcam Ipm3014
Abb.5.8 – Öffnen der ToughCam IPM3014 Achtung! Achten Sie darauf die Oberfläche von Bohrung und Welle (Passung) nicht zu beschädigen. Achtung! Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und diese sauber zu halten. Die beiden Steuertasten befindet sich auf der Hauptplatine hinten links des Axis Moduls/ (vgl. -
Seite 23: Abb.5.10 - Lösen Des Montageadapters
Um die Steuertaste betätigen zu können, muss der schwarze Montageadapter vom Edelstahlflansch gelöst werden. Hierzu sind die drei M3*0,5 10mm Zylinderkopfschrauben (DIN 912) mit zugehörigen Federringen (DIN 127 A) zu entfernen (vgl. Abb.5.10) Abb.5.10 – Lösen des Montageadapters Achtung: Die Apparatur ist mit dem Zuleitungskabel über einen „heavy duty“ RJ45 Netz- werkstecker und ggf. -
Seite 24: Abb.5.12 - Optimierte Kabelführung
Bei Berührung von elektronischen Komponenten ist auf ausreichend Potentialausgleich, bzw. Erdung des Körpers zu achten (ESD Kleidung, Handgelenk Manschette mit PA, etc. tragen)! Das Zurücksetzen auf Werkseinstellungen ist ausführlich in der Axis Betriebsanleitung auf Seite 45 beschrieben: http://www.axis.com/files/manuals/um_m3014_61144_en_1411.pdf Nach erfolgreichem Hardware Reset ist der Montageadapter wieder über die drei M3*0.5 Originalschrauben mit zugehörigen Federringen aus dem Lieferumfang zu befestigen. -
Seite 25: Verschließen Des Gehäuses
5.5.3 Verschließen des Gehäuses Achtung: Zum Verschließen des druckfesten Edelstahlgehäuses T07 VA1.2.K1.BOR der ToughCam IPM3014 sind die Anweisungen in der T10 Installationsanleitung zwingend und Schritt für Schritt zu befolgen! Achtung! Schließen Sie keine Fremdkörper im Gehäuse ein! Zylinderkopfschrauben zur explosionssicheren Verbindung des Rumpfes mit den Flanschbauteilen müssen immer mit 3,0 Nm... -
Seite 26: Kennwort/ Identifikation
Die Nutzung des „AXIS IP Utility“ ist die empfohlene Methodik zur Festlegung einer IP-Adresse unter Windows. Diese Software, sowie weitere nützliche Tools sind kostenfrei über das Samcon Download Portal (siehe Link unten) erhältlich. http://www.samcon.eu/downloads-ex-videokameras-atex/download-treiber-software/ Falls Sie die IP-Adresse nicht zuweisen können müssen ggf. die Einstellungen der Firewall überprüft werden oder der Netzwerk-... -
Seite 27: Reparatur Und Instandsetzung
Kapselung ist ausschließlich ein Austausch zulässig. Im Zweifelsfall ist das betroffene Betriebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur und Überprü- fung zur Verfügung zu stellen. Reparaturen dürfen nur von der Firma SAMCON Prozess- leittechnik GmbH oder einer von der Firma SAMCON Prozessleittechnik GmbH autorisier- ten Elektrofachkraft in Übereinstimmung mit national geltenden Regeln durch-... - Seite 28 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31 Doc.-ID: 160617-PT10BA-TG-ToughCam IPM3014_de_rev.02.docx, Seite 28 von 28...
