Montage-Instructies - SPORTSTECH IT200 Benutzerhandbuch

Draai alle componenten en voorgemonteerde onderdelen stevig
11
18
19
23
3

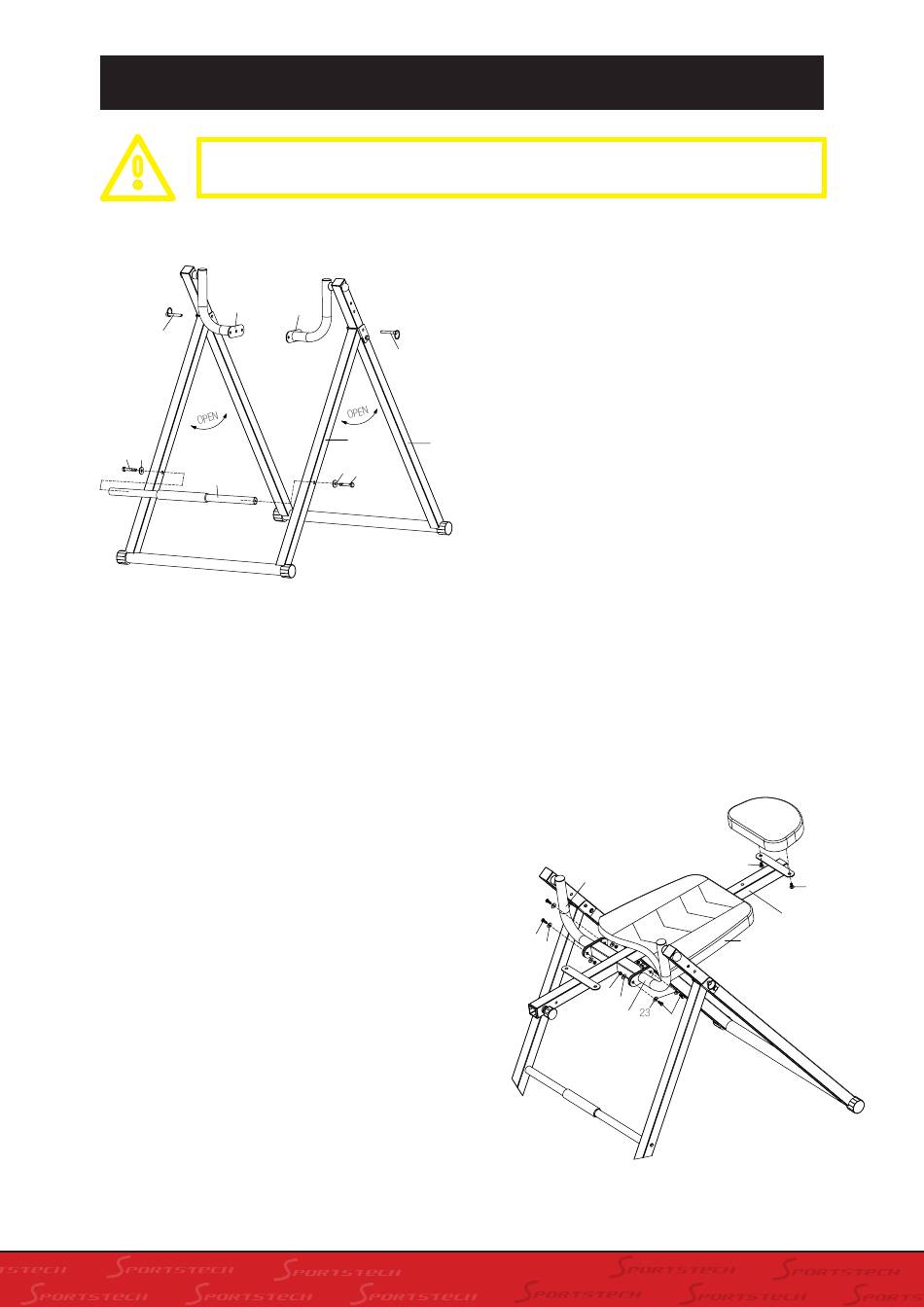

STAP 2
1. Installeer de steunbuis voor de rugleuning (4)
op de Z-draaigewrichten (11) van het hoofd-
frame. Gebruik hiervoor 2 sluitringen (23), 1
schroef (21) en 1 moer (26) per opening.
2. Monteer de hoofdsteun (14) met 2 schroeven
(22) aan de bovenkant van de steunbuis (4).

3. MONTAGE-INSTRUCTIES

11
18
1
2
23
19
89
vast!
STAP 1
1. Klap het voorste en achterste hoofdframe (1,
2) open en plaats de borgpennen (18).
2. Monteer de begrenzingsstang (3) met de
sluitringen (23) en de schroeven (19) op het
voorste hoofdframe (1).
11
21
23
26
23
11
14
22
22
4
13
21
